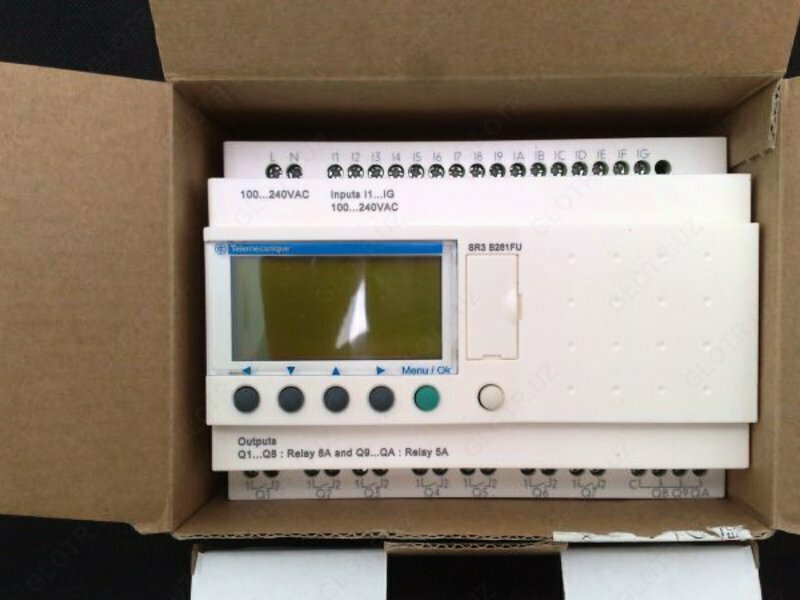

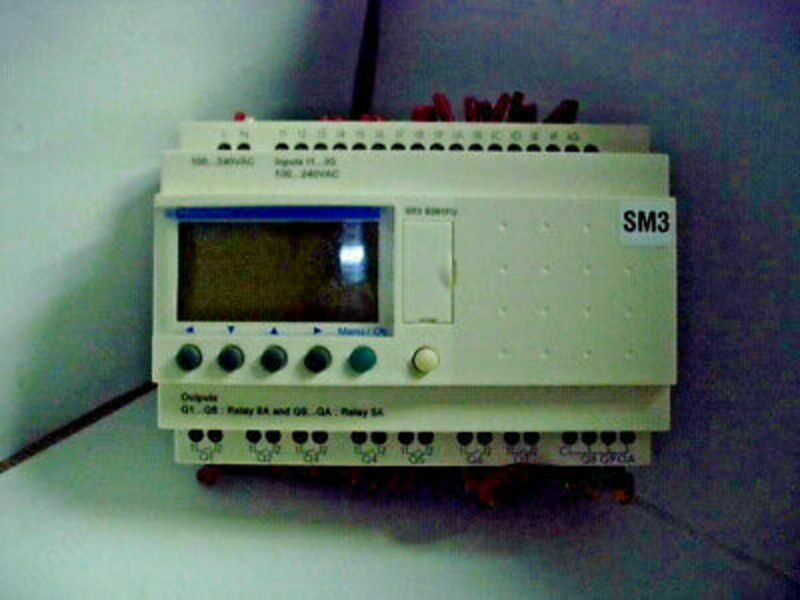

Реле модульный типа SR3B261FU Zelio Logic реле Schneider Electric

Реле модульный типа SR3B261FU Zelio Logic реле Schneider Electric

Основные характеристики
серия продукта	Zelio Logic
тип устройства или его аксессуаров	Модульное интеллектуальное реле
Дополнительные характеристики
локальный дисплей	есть
количество строк в программе или функциональных блоков	0...500 с FBD программирование 0...240 с язык лестничных диаграмм LADDER программирование
время цикла	6...90 мс
срок резервного хранения данных	10 лет при температуре 25 °C
погрешность хода часов	6 с/месяц при температуре 25 °C 12 минут в год при температуре 0...55 °C
проверки	(загрузка) памяти программ при каждом включении питания
[Us] номинальное напряжение сети	100...240 V переменный ток
пределы напряжения питания	85...264 В
частота	50/60 Гц
потребляемый ток	100 мА в 100 V (без модулей расширения) 50 мА в 240 V (без модулей расширения) 60 мА в 240 V (с расширениями) 80 мА в 100 V (с расширениями)
потребляемая мощность, ВА	12 В·А без модулей расширения 17 В·А с расширениями
напряжение развязки	1780 В
типы реализуемых защит	от подключения с обратной полярностью (команды управления не выполняются)
количество дискретных входов	16
напряжение дискретного входа	100...240 V переменный ток
ток дискретного входа	0.6 мА
частота дискретного входа	47 ... 53 Гц 57 ... 63 Гц
предельный уровень коммутации напряжения в состоянии 1	⩾ 79 В для дискретного входа
предельный уровень коммутации напряжения в состоянии 0	⩽ 40 В для дискретного входа
текущее состояние 1 гарантировано	⩾ 0.17 mA для дискретного входа
текущее состояние 0 гарантировано	⩽ 0.5 mA для дискретного входа
входной импеданс	350 кОм (дискретный вход)
количество выходных реле	10 релейных выхода выход(ы)
пределы выходного напряжения	24...250 V AC 5...30 V DC (релейный выход)
тип контактов	нет для релейного выхода
выходной тепловой ток	5 A для 2 выходов (релейный выход) 8 A для 8 выходов (релейный выход)
электрическая износостойкость	500000 циклы AC-12 в 230 В, 1.5 А для релейный выход в соответствии с EN/IEC 60947-5-1 500000 циклы AC-15 в 230 В, 0.9 А для релейный выход в соответствии с EN/IEC 60947-5-1 500000 циклы DC-12 в 24 В, 1.5 А для релейный выход в соответствии с EN/IEC 60947-5-1 500000 циклы DC-13 в 24 В, 0.6 А для релейный выход в соответствии с EN/IEC 60947-5-1
коммутационная способность, мА	⩾ 10 мА в 12 В (релейный выход)
рабочая частота, Гц	0.1 Гц (при Ie) для релейного выхода 10 Гц (режим холостого хода) для релейного выхода
механическая износостойкость	10000000 циклов (релейный выход)
[Up] номинальное импульсное выдерживаемое напряжение	4 кВ в соответствии с EN/МЭК 60947-1 и EN/МЭК 60664-1
часы	есть
время выполнения команды выключателем	10 ms (из сост. 0 в сост. 1) для релейный выход 5 ms (из сост. 1 в сост. 0) для релейный выход 50 ms с язык лестничных диаграмм LADDER программирование (из сост. 0 в сост. 1) для дискретный вход 50 ms с язык лестничных диаграмм LADDER программирование (из сост. 1 в сост. 0) для дискретный вход 50...255 ms с FBD программирование (из сост. 0 в сост. 1) для дискретный вход 50...255 ms с FBD программирование (из сост. 1 в сост. 0) для дискретный вход
присоединения	Винтовые зажимы, зажимная способность: 1 x 0,2...1 x 2,5 мм² AWG 25...AWG 14 полугибкий Винтовые зажимы, зажимная способность: 1 x 0,2...1 x 2,5 мм² AWG 25...AWG 14 жесткий кабель Винтовые зажимы, зажимная способность: 1 x 0,25...1 x 2,5 мм² AWG 24…AWG 14 гибкий с кабельным наконечником Винтовые зажимы, зажимная способность: 2 x 0,2...2 x 1,5 мм² AWG 24...AWG 16 жесткий кабель Винтовые зажимы, зажимная способность: 2 x 0,25...2 x 0,75 мм² AWG 24...AWG 18 гибкий с кабельным наконечником
момент затяжки	0.5 Н-м
категория перенапряжения	III в соответствии с EN/IEC 60664-1
масса продукта	0.4 кг
Условия эксплуатации
стойкость к кратковременным исчезновениям напряжения питания	⩽ 10 мс
сертификация продукта	CSA C-Tick GL ГОСТ UL
стандарты	EN/IEC 60068-2-27 Ea EN/IEC 60068-2-6 Fc EN/IEC 61000-4-11 EN/IEC 61000-4-12 EN/МЭК 61000-4-2 уровень 3 EN/IEC 61000-4-3 EN/МЭК 61000-4-4 уровень 3 EN/IEC 61000-4-5 EN/МЭК 61000-4-6 уровень 3
степень защиты IP	IP20 (клеммный блок) в соответствии с IEC 60529 IP40 (передняя панель) в соответствии с IEC 60529
характеристики окружающей среды	Директива по ЭМС в соответствии с EN/IEC 61000-6-2 Директива по ЭМС в соответствии с EN/IEC 61000-6-3 Директива по ЭМС в соответствии с EN/IEC 61000-6-4 Директива по ЭМС в соответствии с EN/МЭК 61131-2 зона B Директива по низковольтному оборудованию в соответствии с EN/IEC 61131-2
помеха излучаемая/наведенная	Класс B в соответствии с EN 55022-11 группа 1
степень загрязнения	2 в соответствии с EN/IEC 61131-2
рабочая температура окружающей среды	-20...40 °C в невентилируемой оболочке в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2 -20...55 °C в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2
температура окружающей среды при хранении	-40 ... 70 ° С
рабочая высота	2000 м
максимальная высота при транспортировке	⩽ 3048 м
относительная влажность	95 % без попадания конденсата или капель воды
