Реле напряжения РН 53, 153, 54, 154; РН 51, РН 151

Реле напряжения переменного тока РН 53, 153, 54, 154

ТУ 16-523.500-83

Реле предназначены для применения в схемах релейной защиты и автоматики энергетических систем в качестве органов, реагирующих на повышение напряжения (реле типов РН 53, 153) и понижение напряжения (реле типов РН 54, 154).

Условия эксплуатации

Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.

Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 °С для исполнения УХЛ4 и от минус 10 до плюс 55 °С для исполнения О4.

Группа механического исполнения М39 по ГОСТ 17516.1-90

Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.

Технические данные

Основные параметры реле приведены в таблице 1.

Конструкция

Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.

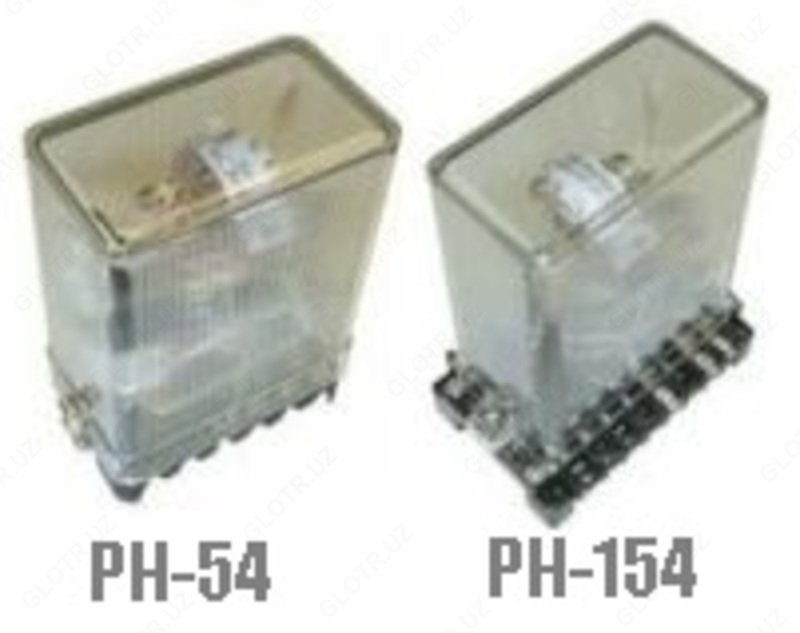

Реле напряжения типов РН 153, РН 154 выпускаются в унифицированном корпусе "СУРА" I габарита несъемного исполнения.

Структура условного обозначения

РН Х5Х/ХХХ Х4

РН - реле напряжения;

Х - наличие цифры 1 означает реле в унифицированной оболочке;

5 - номер разработки;

Х - назначение реле:

3 - реле максимального напряжения;

4 - реле минимального напряжения;

ХХ - напряжение максимальной уставки: 48;60; 160; 200; 320; 400 V;

Х - наличие буквы Д - отличительный индекс;

Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

При заказе необходимо указать:

- обозначение типа реле;

- климатическое исполнение и категорию размещения (УХЛ4 или О4);

- вид присоединения внешних проводников:

- переднее или заднее (винтом или шпилькой) - для РН 53, РН 54;

- переднее или заднее (винтом) - для РН 153, РН 154;

- номер технических условий.

Габаритные, установочные и присоединительные размеры реле приведены на рисунках 1, 2, схемы подключения реле – на рисунках 3, 4.
