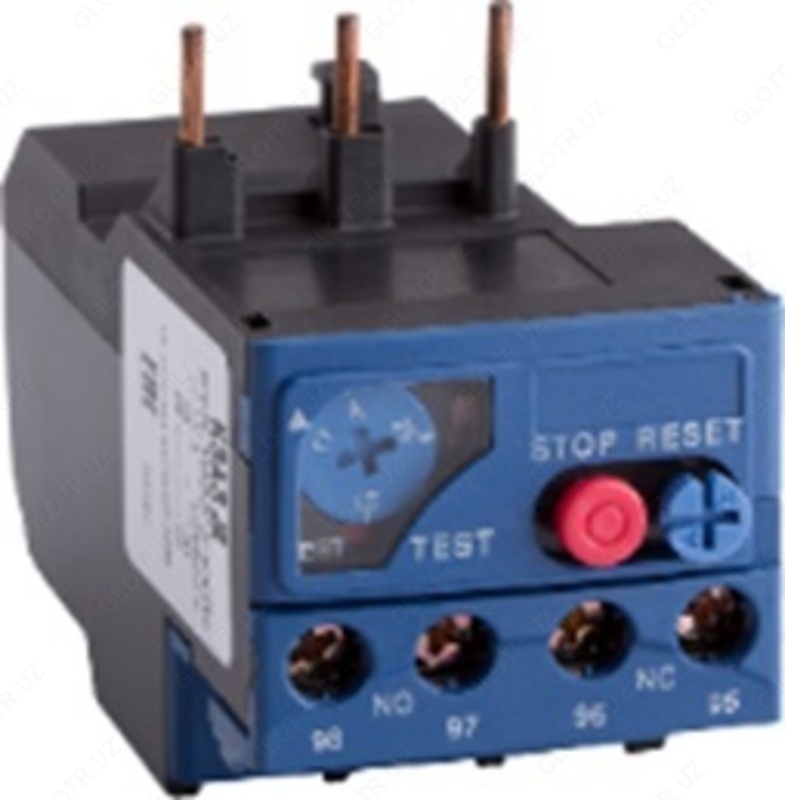

Реле перегрузки тепловое РТЛ-1010-2-25А-(4-6А)-УХЛ4-КЭАЗ

Реле перегрузки тепловое РТЛ-1010-2-25А-(4-6А)-УХЛ4-КЭАЗ

Реле является электрическим аппаратом, предназначенным для коммутации электрических цепей при заданных изменениях электрических или не электрических входных величин. Реле тепловые предназначены для защиты электродвигателей переменного тока от токовых перегрузок недопустимой продолжительности, в том числе возникающих при выпадении одной из фаз, тяжелых условиях пуска и заклинивании ротора. Работа реле РТЛ основана на свойствах биметаллических элементов изменять свою форму при нагреве, в результате чего происходит разрыв контактной цепи. Реле РТЛ крепятся на пускатели ПМЛ или клеммники КРЛ. Степень защиты – IP00.

КЭАЗ - отечественный разработчик и производитель надежной электротехники с 1945 года. Мы непрерывно развиваемся, выпуская новые продукты, внедряя передовые технологии, расширяя производственные площади, приобретая современное оборудование. Сегодня на площади 60 000 кв.м. работают 1900 станков, позволяя производить более 28000 наименований надежных электротехнических продуктов в России и для России.

Основные характеристики Классификация

• Категория ETIM: Тепловое (перегрузочное) реле (EC000106)

Габариты и материалы

• Габариты изделия: Ширина (мм): 45
• Габариты изделия: Высота (мм): 66
• Габариты изделия: Глубина (мм): 94

Электротехнические характеристики

• Количество полюсов: 3
• Номинальный ток In (А): 25
• Диапазон регулировки теплового расцепителя (А): 4-6А
• Количество вспомогательных размыкающих контактов: 1
• Количество вспомогательных замыкающих контактов: 1
• Мощность двигателя AC2/AC3 V=220-230AC (кВт): 1,1
• Мощность двигателя AC2/AC3 V=380-400AC (кВт): 2,2
• Мощность двигателя AC2/AC3 V=660-690AC (кВт): 4
• Класс отключения: 10A
• Количество главных замыкающих контактов: 3

Монтажные характеристики

• Способ крепления (монтажа): Прямое подключение
• Тип подключения: винтовое соединение

Эксплуатационные характеристики

• Степень защиты (IP): IP20

Дополнительные особенности

• Стандарт российский (ГОСТ, ТУ): ТУ3425-041-05758109-2008
• Дополнительное оборудование: нет
