Реле промежуточные РП 8, 9, 11, 12,

Реле предназначено для применения в качестве вспомогательных реле в цепях переменного оперативного тока частотой 50 Hz в схемах релейной защиты в тех случаях, когда коммутационная способность или количество контактов основных реле недостаточны.

Конструкция

Реле смонтированы в корпусах, состоящих из цоколя и кожуха.

Структура условного обозначения:

РП Х Х4

РП - реле промежуточное;

Х - номер разработки:

Х4 - климатическое исполнение (УХЛ,0) и категория размещения (4) по ГОСТ 15150-69.

При заказе реле необходимо указать:

- обозначение типа реле;

- климатическое исполнение и категорию размещения (УХЛ4 или 04);

- род присоединения внешних проводников: переднее или заднее (винтом или шпилькой);

- номер технических условий.

Номенклатурный номер 27 321 002

Вместо знака указывать:

1 – для переднего присоединения; 2 – для заднего присоединения шпилькой; 3 – для заднего присоединения винтом.

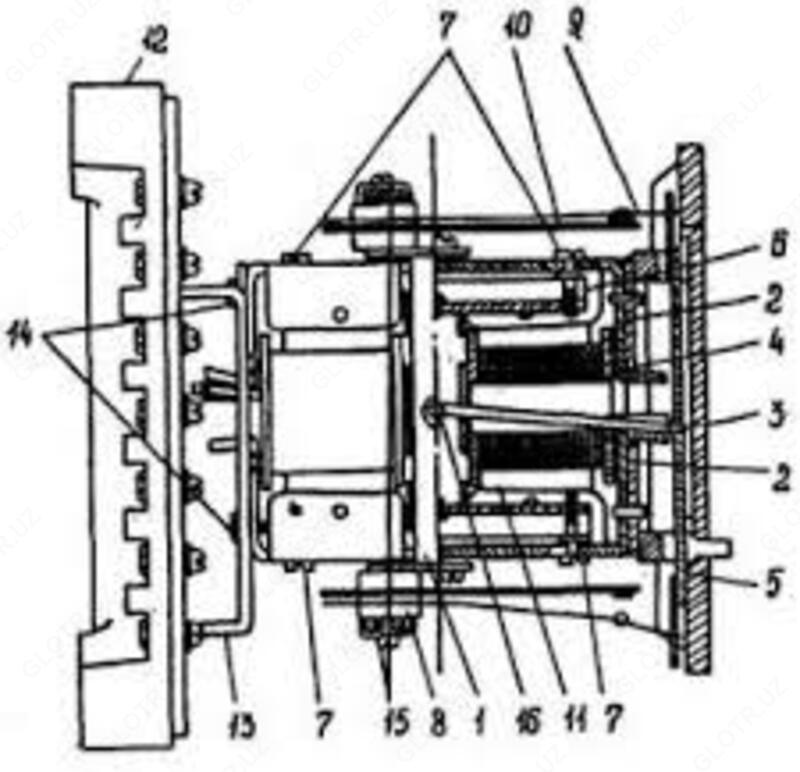

Габаритные, установочные и присоединительные размеры реле приведены на рисунке 1, схема подключения реле – на рисунке 2.
