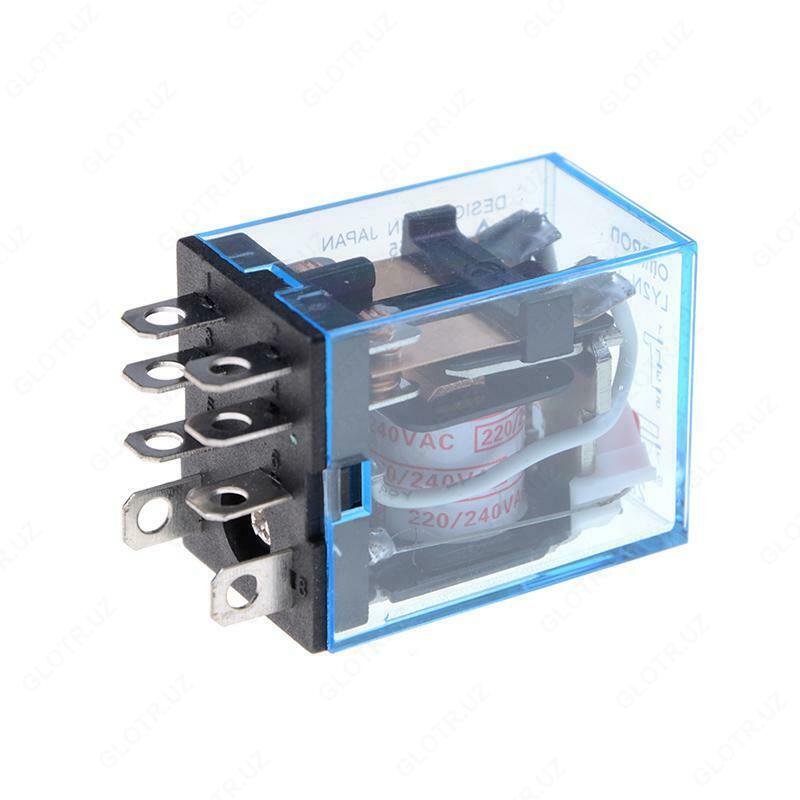

Реле промежуточное

В наличии Код: P-0624260

1 сум / шт.

Оптовые цены

Купить в 1 клик В корзину

Описание

Реле предназначено для схем автоматизации противоаварийного управления устройствами релейной защиты и электростанций, выделения управляющих сигналов по длительности или передачи их в цепи, управляемые с заданной выдержкой времени. ТУ16-647.003-84

Реле серии RP 18V, в отличие от реле серии RP18, имеет расширенный диапазон стандартизированной временной задержки срабатывания, поэтому они одновременно сочетают в себе функции реле и промежуточного реле.

Условия эксплуатации
Исполнение климата УХЛ или О, категория размещения по ГОСТ 15150-69 (4).

Рабочая температура окружающей среды от минус 40 до 55 oC, для версий УХЛ4 и О4.

Механическая группа М7 по ГОСТ 17516.1-90, вибрационные нагрузки в диапазоне от 5 до 15 Гц, максимальная скорость 3g и от 16 до 100 Гц, максимальное ускорение 1 g; при землетрясении магнитудой 9 баллов по МСК-64 сейсмическое реле устанавливается до 10 м от нулевой отметки.

Степень защиты корпуса реле - IP40, клемм для подключения внешних проводов - IP00 по ГОСТ 14255-69.

Технические подробности
Основные параметры реле приведены в таблице 1.

Таблица 1

Тип реле	Род тока включающей катушки	Номиналь-ное напряжение питания, V	Время выдержки, s, не более	Количество контактов			Потребляе-мая мощность, не более	Номенклатурный номер
Тип реле	Род тока включающей катушки	Номиналь-ное напряжение питания, V	Время выдержки, s, не более	6 зам.	4 зам. 2 разм.	2 зам. 4 разм.	Потребляе-мая мощность, не более	Номенклатурный номер
1	2	3	4	5			6	7
РП 18В-1	постоянный	24	0,1 – 10	х			5 W	27 481152ÿ
					х			27 481102ÿ
						х		27 481132ÿ
		110		х				27 481154ÿ
					х			27 481104ÿ
						х		27 481134ÿ
		220		х				27 481155ÿ
					х			27 481105ÿ
						х		27 481135ÿ
РП 18В-2	постоянный	24	1 – 100	х			5 W	27 482152ÿ
					х			27 482102ÿ
						х		27 482132ÿ
		110		х				27 482154ÿ
					х			27 482104ÿ
						х		27 482134ÿ
		220		х				27 482155ÿ
					х			27 482105ÿ
						х		27 482135ÿ
РП 18В-3	переменный частоты 50 Hz	100	0,1 – 10	х			8 VA	27 483154ÿ
					х			27 483104ÿ
						х		27 483134ÿ
		220		х				27 483155ÿ
					х			27 483105ÿ
						х		27 483135ÿ

1	2	3	4	5			6	7
РП 18В-4	переменный частоты 50 Hz	100	1 - 100	х			8 VA	27 484154ÿ
					х			27 484104ÿ
						х		27 484134ÿ
		220		х				27 484155ÿ
					х			27 484105ÿ
						х		27 484135ÿ

Способ регулирования уставок	ступенчатый
Дискретность регулирования, не более	0,1% от максимальной уставки
Средняя основная погрешность d, выраженная в процентах от уставки Туст, не более	d= ±(3 + 0,25 Тмакс ), Туст
Наименьший рабочий ток, коммутируемый контактами при напряжении не менее 24 V, А	0,01
Коммутационная способность контактов	см. таблицу 2
Напряжение срабатывания	см. таблицу 3
Напряжение возврата, V, не менее	0,25 Uном
Коммутационная износостойкость, циклы ВО	20 000
Механическая износостойкость, циклы ВО	100 000
Конструктивное исполнение по способу присоединения внешних проводников: переднее или заднее (винтом)
Габаритные размеры, mm	66х138х151
Масса, kg	1,0

Таблица 2

Номинальный ток контактов, А

Род тока и характер нагрузки

Максимальное напряжение, V

Отключаемый ток, А

одним контактом

двумя последовательно соединенными контактами

постоянный

τ ≤ 0,02

26,4

52,8

121

242

2,65

1,3

0,58

0,2

5,0

3,0

1,25

0,62

переменный

cos j ≥ 0,5

110

121

242

Таблица 3

Род тока	Напряжение питания, V	Напряжение срабатывания, % от номинального
постоянный	24	не более 80
	110	от 60 до 75
	220	от 60 до 75
переменный	100	не более 75
переменный	220	не более 75

220

Dizayn
Реле выполнено в цельном корпусе «СУРА» в несъемном исполнении.

Структура персонажа
R 18V - ХХ Х4

РП - промежуточное реле

18В - последовательное реле с увеличенным временным интервалом срабатывания;

X - выполнение функционального назначения:

1 - постоянный ток с выдержкой времени (0,1 - 10) с,

2 - постоянный ток с выдержкой времени (1 - 100) с,

3 - переменный ток с выдержкой времени (0,1 - 10) с,

4 - переменный ток с выдержкой времени (1 - 100) с;

X - версия по уровню защиты и особенностям установки:

3 - Защищенная версия (IP40), с винтовыми зажимами для исходящего монтажа с передним подключением,

4 - защищенная версия (IP40), с винтовыми зажимами для движения вперед с задним подключением;

Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69.

При оформлении заказа необходимо указать следующее:
установка типа локации;
Номинальное напряжение;
категория изменения климата и размещения (УХЛ4 или 04);
комбинация контактов;
тип подключения внешнего провода: передний или задний винт;
spetsifikatsiyalar soni.
Вместо персонажа? укажите: 1- для предыдущего подключения;

3 - Для заднего соединения винтами.

Габаритные, установочные и присоединительные размеры реле показаны на рисунке 1, а схема подключения реле - на рисунке 2.
