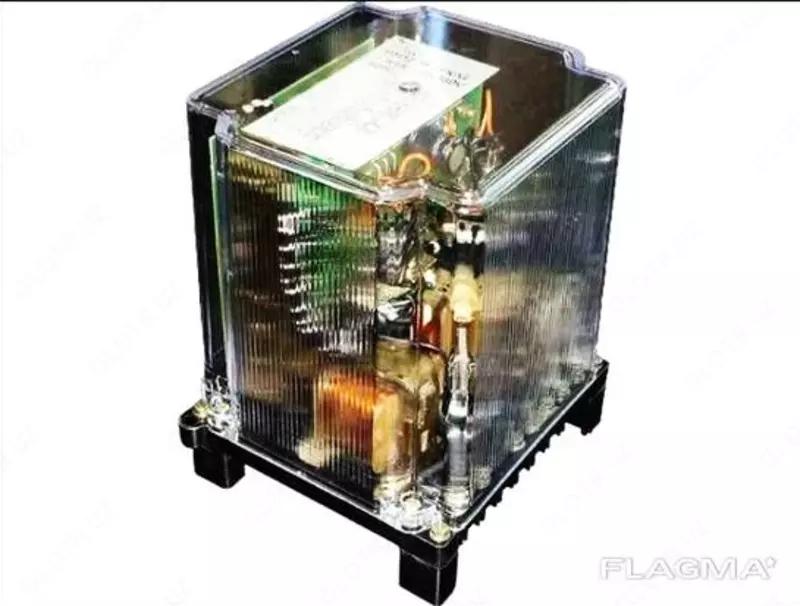

Реле РМ-12-11-1 УХЛ4

Реле направления мощности РМ 11, 12
ТУ 16-523.607-81

Назначение:

Реле направления мощности применяются в схемах релейной защиты в качестве органа направления мощности.

Условия эксплуатации:

• Климатическое исполнение: УХЛ или О, категория размещения «4» по ГОСТ 15150-69

• Диапазон рабочих температур окружающего воздуха:

  • УХЛ4: от −40 до +55 °С

  • О4: от −10 до +55 °С

• Механическое исполнение: группа М7 по ГОСТ 17516.1-90

• Вибрационные нагрузки: частоты 10–100 Hz, максимальное ускорение 0,5 g

• Степень защиты:

  • корпуса реле IP40

  • контактных зажимов для внешних проводников IP00 (по ГОСТ 14255-69)

Технические данные:

• Номинальное напряжение переменного тока: 100 В

• Номинальная частота: 50 или 60 Гц

• Напряжение срабатывания реле типа РМ 11: не более 0,25 В

Конструкция:

• Выпускаются в унифицированном корпусе «СУРА» II габарита, несъёмного исполнения

Структура условного обозначения:

РМ Х – Х - Х Х4

• РМ — реле мощности

• Х — номер серии:

  • 11 — для реле с jх = -30°, -45°

  • 12 — для реле с jх = 70°

• Х — номинальный ток: 11 — 1 А, 18 — 5 А

• Х — вид питания:

  • 1 — постоянный ток

  • 2 — переменный ток

• Х4 — климатическое исполнение (УХЛ, О) и категория размещения 4 по ГОСТ 15150-69

При заказе реле необходимо указать:

• Обозначение типа реле

• Номинальную частоту

• Номинальное напряжение постоянного оперативного тока (только для типов: РМ 11-11-1, РМ 11-18-1, РМ 12-11-1, РМ 12-18-1)

• Климатическое исполнение и категорию размещения (УХЛ4 или О4)

• Вид присоединения внешних проводников (переднее или заднее винтом)

• Номер технических условий

Применяемость:

Реле направления мощности РМ 11, РМ 12 входят в состав систем автоматики и контроля мощности, используются вместе с другими реле:

• Реле мощности обратной последовательности РМОП 2-1

• Реле активной и реактивной мощности серии РСМ 13

• Реле повторного включения РПВ 01, РПВ 02

• Реле частоты РСГ 11

• Реле разности частот РГР 11

• Реле сдвига фаз РН 55

• Реле контроля напряжения и сдвига фаз статическое РСНФ 12
