Реле тока ДЗТ 11

Реле тока ДЗТ 11

Дифференциальное реле тока с торможением ДЗТ-11/5 арт. 205110017 01 изготавливется по ТУ 16-523.464-74 и предназначено для дифференциальной защиты генераторов переменного тока.
Реле ДЗТ-11/5 имеют по одной тормозной обмотке и обеспечивают торможение от одной группы измерительных трансформаторов тока. Магнитопроводы выполнены трехстержневыми. На среднем стержне магнитопровода находится катушка с рабочей и уравнительной обмоткой. Каждый из насыщающихся трансформаторов реле на крайних стержнях имеет катушки со вторичными и тормозными обмотками. Каждая вторичная обмотка шунтируется регулируемым резистором , а к частям вторичных обмоток всех насыщающихся трансформаторов подключен исполнительный орган (РТ40). Насыщающиеся трансформаторы соединены параллельно.

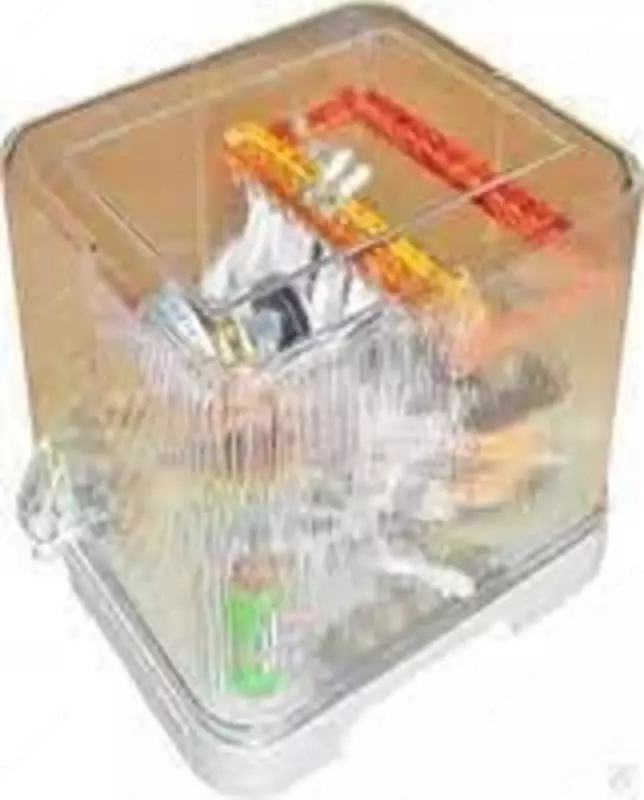

Реле состоит из РТ-40 и промежуточного насыщающего трансформатора тока, которые смонтированы на общем основании и закрыты прозрачным кожухом.
Время срабатывания реле ДЗТ-11/5 арт. 205110017 01 при трехкратном токе срабатывания 0.04 с
Коэффициент надежности реле при пятикратном токе срабатывания не менее 1.35, и 1,2 при двукратном токе срабатывания.
Коммутационная способность контактов реле 60Вт при напряжении от 24 до 250 В или токе не более 2А в цепи постоянного тока с постоянной времени не более 0.005 с.
Коммутационная износостойкость составляет 1 250 циклов ВО.
Конструктивное исполнение по способу присоединения внешних проводников - универсальный комплект.
Климатическое исполнение УХЛ, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 °С.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14254-2015.
