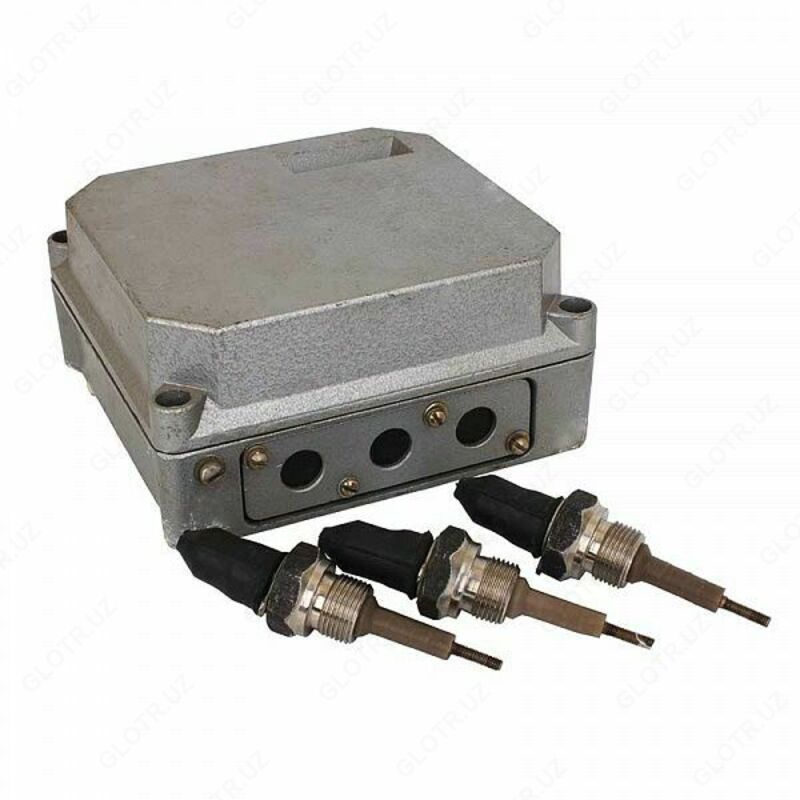

Реле уровня РОС-301

В наличии Код: P-0539794

1 786 400 сум / шт.

Оптовые цены

Купить в 1 клик В корзину

Описание

Датчик-реле уровня типа РОС301 предназначен для контроля трех уровней электропроводных жидкостей в различных резервуарах в стационарных и корабельных условиях. Он состоит из собственно датчиков и передающего преобразователя. РОС301:
РОС - тип датчика-реле;
301 - номер серии.

поисполнение	Параметры контролируемой среды			Длина погружаемой части электрода L, м
	Температура, ° С, не более	Рабочее давление, МПа	Удельная электрическая проводимость, Ом/м
1	200	2,5	Свыше 0,015	0,1 – при горизонтальном монтаже; 0,1; 0,25; 0,6; 1,0; 1,6; 2,0 – при вертикальном монтаже
2	80
3		0,1
4.1	250	6,3
4.2		2,5
5				0,05

Примечание. При необходимости потребитель может уменьшить или увеличить длину электрода датчика L до требуемой по условиям работы, но не более 5 м, при этом удлиняющий стержень может иметь сечение любой формы площадью не менее площади сечения основного электрода, из материала, стойкого к контролируемой среде.

Температура окружающего воздуха может изменяться:
Для датчика от минус 50 до 70°С.
Для передающего преобразователя исполнения Т3 от минус 10 до 45°С.
Для передающего преобразователя исполнения УХЛ4 от 1 до 35°С.
Для передающего преобразователя исполнения ОМ3 от минус 50 до 60°С.
Относительная влажность воздуха составляет для передающего преобразователя до 98% при температуре 35°С, для датчика - до 100%.

Механическое воздействие	Исполнение
Механическое воздействие	УХЛ, Т	ОМ
Вибрация: диапазон частот, Гц ускорение, м/с²	5–80 9,8	5–100 7
Удары: ускорение, м/с² частота, удар/мин	– –	50 40–80
Качка: угол наклона, град период, с Наклон, град	– – –	30 7–9 До 15

Датчик-реле соответствует климатическому исполнению УХЛ2, Т2 или ОМ2 (датчики), УХЛ4, Т3 или ОМ3 (передающий преобразователь) по ГОСТ 15150-69.
Датчики-реле исполнения ОМ изготовляются под техническим надзором Регистра РФ.
Транспортирование датчиков-реле в заводской упаковке осуществляется в закрытом транспорте любого вида.
Транспортирование на самолетах осуществляется только в отапливаемых герметизированных отсеках.
Хранить датчик-реле необходимо в отапливаемом, вентилируемом помещении при температуре от 5 до 40°С и относительной влажности до 80%.
Запрещается эксплуатация датчика-реле во взрывоопасных помещениях.

Параметры питания (номинальные значения): напряжение переменного тока, В - 220 или 240 частота, Гц - 50 или 60 Потребляемая мощность, В·А, не более - 12 Напряжение переменного тока на электродах датчиков, В, не более - 6 Масса, кг, не более: передающего преобразователя - 2 датчика - 0,65
Нагрузка на контакты выходного реле:
сила тока от 0,5 до 2,5 А частотой 50 (60) Гц, допускается увеличение силы тока до 5 А за время не более 0,1 с;
напряжение от 12 до 250 В.
Верхнее значение сопротивления срабатывания (сопротивление жидкости между электродом и корпусом датчика, при котором происходит срабатывание выходного реле) - 5000 или 700 Ом.
По способу защиты человека от поражения электрическим током датчик-реле относится к классу 0I по ГОСТ 12.2.007.0-75.
Степень защиты оболочек IР54 по ГОСТ 14254-80.
