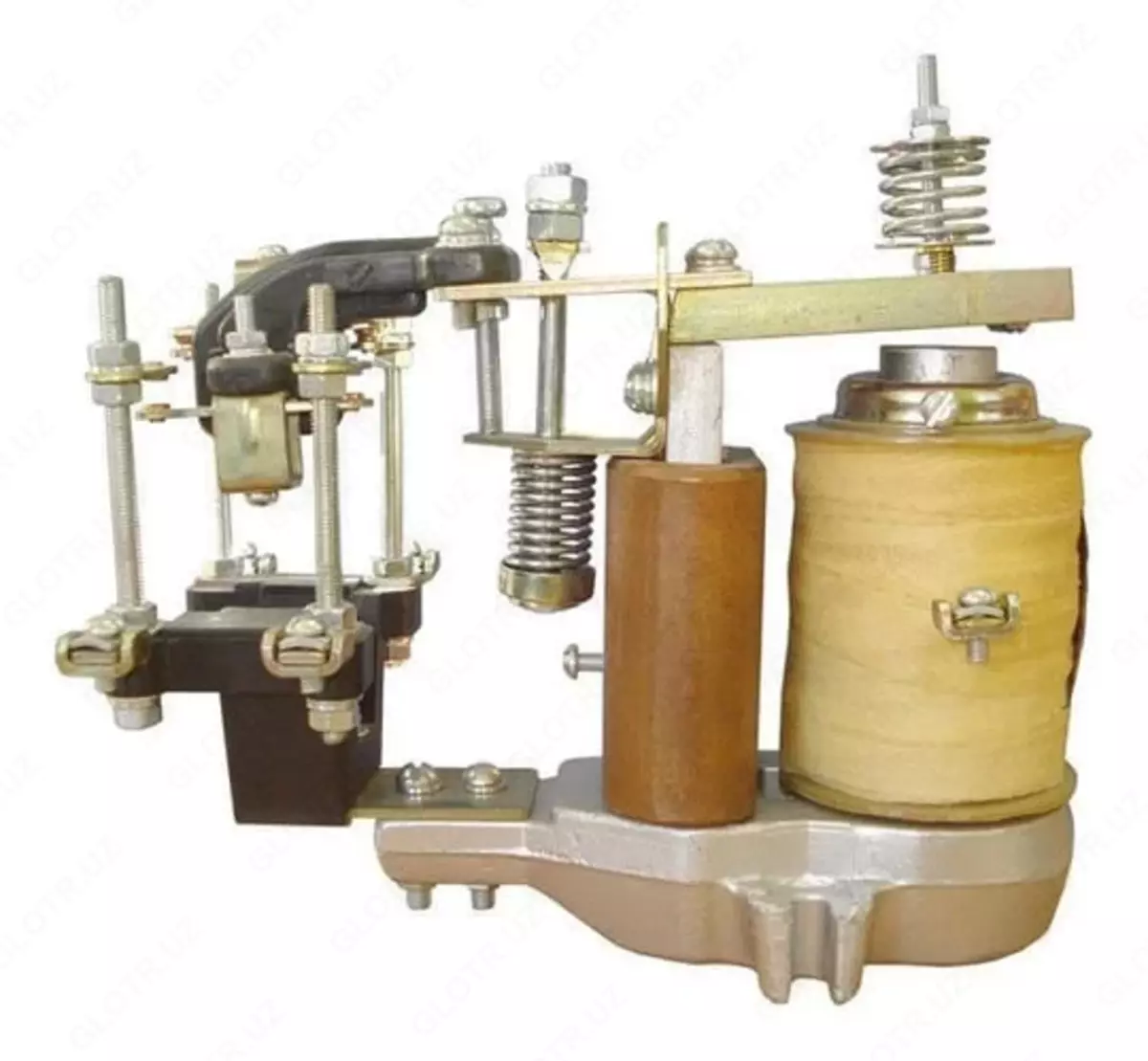

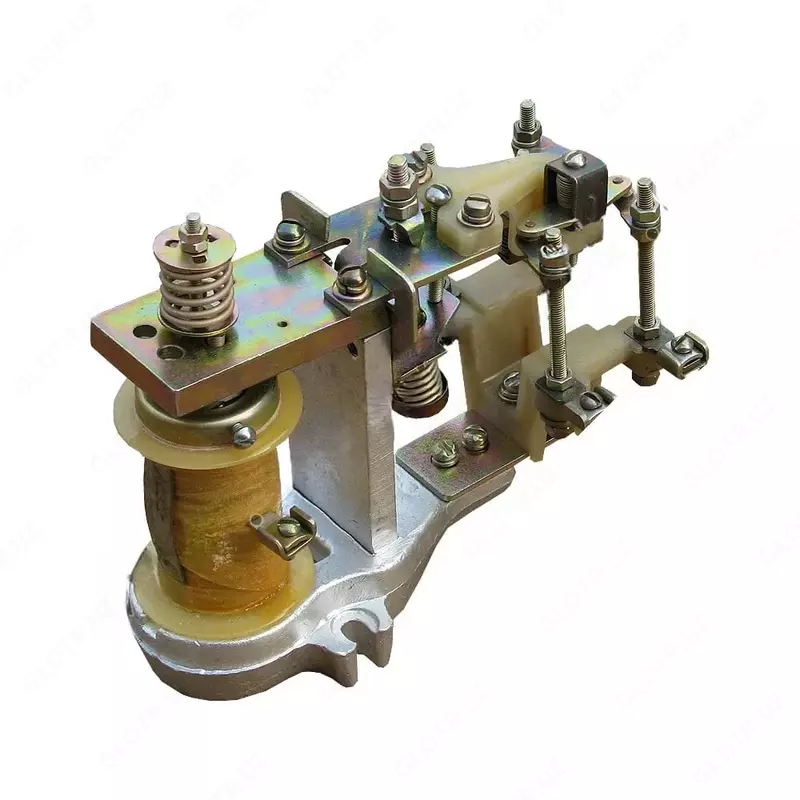

Реле времени РЭВ‑814 У3 220 В DC IP00 электромагнитное таймер‑реле (Арт. - 1308887)

Реле времени РЭВ‑814 У3 220 В DC IP00, электромагнитное таймер‑реле (Арт. - 1308887)

В наличии Код: P-1141509

1 700 000 сум / упак

Показать телефон Позвонить Написать Написать

Характеристики

Реле времени РЭВ‑814

Формирование задержек включения и выключения оборудования

Показать все

Описание

РЭВ‑814 У3 220 В DC IP00 – это электромагнитное таймер‑реле для формирования временных задержек в цепях постоянного тока. Модификация «U3» рассчитана на напряжение катушки 220 В DC и монтаж на панель без корпуса (IP00), что упрощает установку и обслуживание.

Область применения

Формирование задержек включения и выключения оборудования;
Блокировка цепей управления и сигнализации;
Защита оборудования от многократных включений;
Использование в железнодорожных системах, складах, литейных линиях, технологических процессах.

Принцип работы
Механизм электромагнитно-гравитационный: после срабатывания якорь возвращается под действием силы тяжести. Регулировка времени осуществляется:

Подпружиненными штифтами;
Натяжением возвратной пружины.

Фабрично установленные задержки: 3–5 с при размыкании катушки, 3,8–5,5 с при её подаче.

Преимущества

Точная и стабильная задержка времени;
Высокая надёжность — механическая износостойкость ≥ 10 млн циклов;
Возможность регулировки времени на месте установки;
Компактная конструкция для интеграции в ограниченное пространство панели;
Возможность замены контактной группы и катушки при необходимости;
Универсальное применение в промышленности и транспортной сфере.

Технические характеристики

Параметр	Значение
Модель	РЭВ‑814 У3
Тип	Электромагнитное таймер-реле
Напряжение катушки	220 В DC
Задержка	3–5 с (размыкание), 3,8–5,5 с (замыкание)
Контакты	1 замыкающий + 1 размыкающий (возможна замена контактной группы)
Номинальный ток	До 10 А при 660 В
Частота включений	До 1200 циклов/час
Механическая износостойкость	≥ 10 млн рабочих циклов
Корпус	Монтаж на панель, IP00
Размеры	150×200×135 мм
Вес	3,5 кг
Климатическое исполнение	−40 °C до +40 °C

Часто задаваемые вопросы

Для чего предназначено РЭВ‑814 У3?
Для формирования временных задержек, блокировок и защиты цепей постоянного тока.
Какое напряжение катушки используется?
220 В DC.
Какие задержки установлены по умолчанию?
3–5 с при размыкании и 3,8–5,5 с при замыкании.
Какая нагрузка допустима на контактах?
До 10 А при напряжении до 660 В.
Какова долговечность устройства?
Механическая износостойкость ≥ 10 млн циклов.
