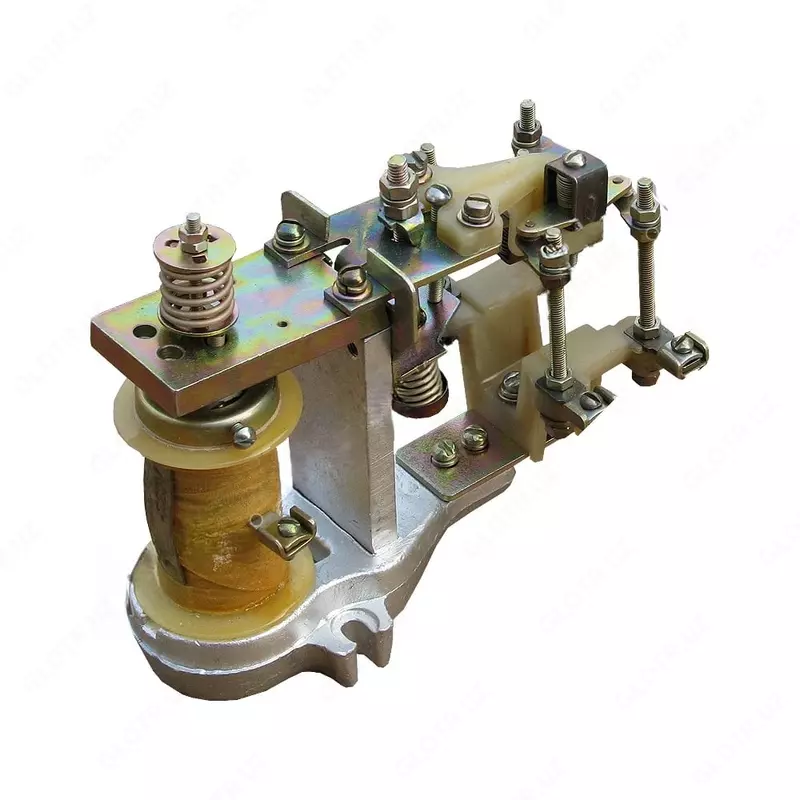

Реле времени РЭВ‑814 У3 220 В DC IP00

Реле времени РЭВ‑814 У3 220 В DC IP00 – это электромагнитное таймер‑реле, предназначенное для управления временной задержкой в цепях постоянного тока. Модификация «U3» специально рассчитана на напряжение катушки 220 В DC и монтаж на панель без защиты (IP00).

Фабрично настроенные задержки составляют 3–5 сек при размыкании катушки и 3,8–5,5 сек при её коротком замыкании. Регулировка времени осуществляется двумя способами – с помощью подпружиненных штифтов и регулировки натяжения возвратной пружины, что позволяет задавать требуемую задержку на месте установки.

Главные технические параметры включают:

• номинальный ток — до 10 А на контактах;

• максимальное рабочее напряжение — 660 В;

• максимальная частота включения — до 1200 циклов/час;

• высокая механическая износостойкость – не менее 10 млн рабочих циклов. Кроме того, возможна замена контактной группы, катушки или демпферной пластины.

Механизм — электромагнитно-гравитационный, что предусматривает автоматический возврат якоря под действием силы тяжести. Установка возможна без корпуса (IP00), что снижает стоимость и упрощает ремонт. Габариты – 150×200×135 мм, вес – 3,5 кг, что позволяет интегрировать его в компактные автоматизированные панели.

РЭВ‑814 У3 широко применяется для:

• формирования задержек запуска и остановки;

• блокировки цепей управления и сигнализации;

• защиты оборудования от многократных включений;

• работы в ж/д системах, складах, литейных линиях и технологических процессах.

Это надёжное, проверенное временем устройство, сертифицировано для эксплуатации в нормальных климатических условиях – от −40 °C до +40 °C, применимо в широчайшем спектре промышленных задач.
