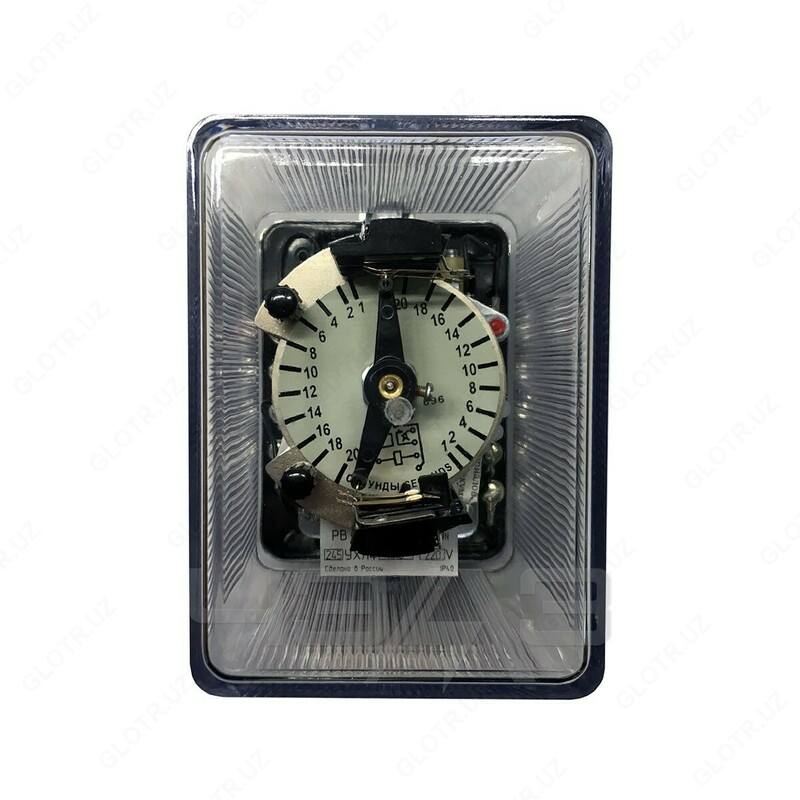

Описание
Реле времени РВ 225 с ВУ 200 предназначены для использования в схемах релейной защиты на постоянном (серии РВ100) и переменном оперативном (серии РВ200) токе в качестве вспомогательного элемента для получения регулируемой выдержки времени.
Условия эксплуатации реле времени РВ 225 с ВУ 200
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 30 до плюс 55 °С для исполнения УХЛ4 и от минус 10 до плюс 55 °С для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом реле должны быть также устойчивыми к воздействию многократных ударов с ускорением 3g, длительностью удара от 2 до 20 мс;
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические данные реле РВ 225 с ВУ 200
|
Напряжение срабатывания, %, не более |
|
|
- для реле серии РВ 100: |
|
|
- климатического исполнения УХЛ4 |
70 |
|
- климатического исполнения О4 |
80 |
|
- для реле серии РВ 200 |
85 |
|
Абсолютная величина разброса времени срабатывания реле, s , не более: |
|
|
- в реле с пределами уставок от 0,1 до 1,3 s |
0,06 |
|
- в реле с пределами уставок от 0,25 до 3,5 s |
0,12 |
|
- в реле с пределами уставок от 0,5 до 9 s |
0,34 |
|
- в реле с пределами уставок от 1 до 20 s |
1,0 |
|
Время срабатывания контакта мгновенного действия, s, не более |
0,08 |
|
Время возврата подвижных частей в исходное положение, s, не более |
0,15 |
|
Время замкнутого состояния скользящих контактов (при срабатывании реле), s |
|
|
- в реле с пределами уставок от 0,1 до 1,3 s |
0,05-0,12 |
|
- в реле с пределами уставок от 0,25 до 3,5 s |
0,1-0,4 |
|
- в реле с пределами уставок от 0,5 до 9 s |
0,25-0,75 |
|
- в реле с пределами уставок от 1 до 20 s |
0,6-1,6 |
|
Коммутационная способность контактов реле (кроме скользящего) при напряжении от 24 V до 250 V: |
|
|
- в цепи постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 s и токе не более 1А, W |
100 |
|
- в цепи переменного тока с коэффициентом мощности не менее 0,4 и токе не более 5А, VA |
400 |
|
- в цепи переменного тока с коэффициентом мощности не менее 0,5 и токе не более 5А, VA |
500 |
|
Длительно допустимый ток через контакты в замкнутом состоянии, А: - с выдержкой времени |
5 |
|
- мгновенного действия |
3 |
|
Скользящие контакты могут замыкать цепи постоянного или переменного тока с указанной выше соответствующей мощностью. |
|
|
Коммутационная износостойкость, циклы ВО |
3000 |
|
Механическая износостойкость, циклы ВО |
5000 |
|
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой) |
|
|
Габаритные размеры выпрямительного устройства ВУ200, mm, не более |
67 х 128 х 110 |
|
Габаритные размеры реле, mm, не более |
98 х 147 х 137 |
|
Масса реле, kg, не более |
1,5 |
|
Масса выпрямительного устройства ВУ 200, kg, не более |
0 |

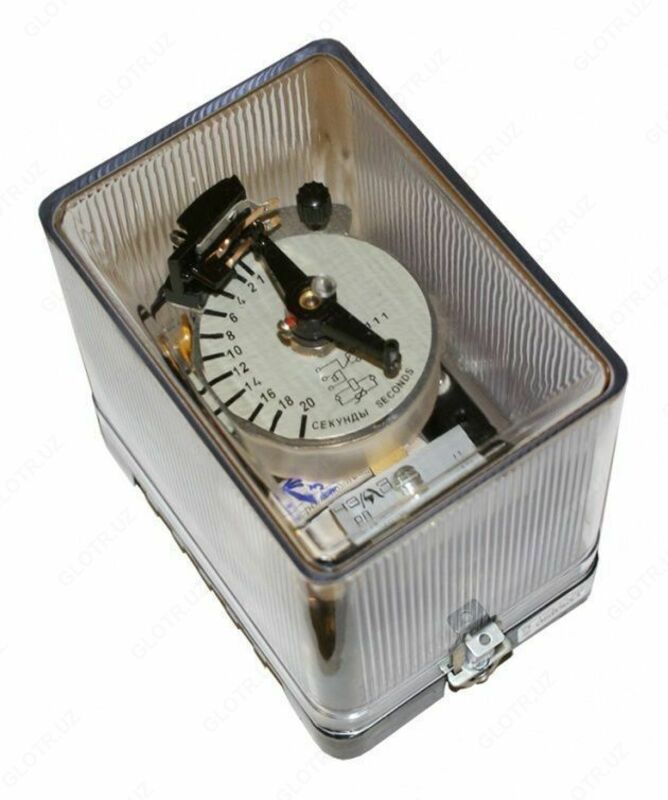

Механизм реле встроен в прямоугольный корпус, состоящий из цоколя и кожуха.
Структура условного обозначения реле РВ 225 с ВУ 200
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
|
Тип реле |
Пределы регулировок времени, s |
Род тока |
Термическая устойчивость |
Количество контактов |
Потребляемая мощность при Uн, не более |
Ном. Напр., V |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
RV 112 |
0,1-1,3 |
пост.- |
110 % номинального напряжения 2 мин. |
Два контакта (замыкающий и скользящий), срабатывающие с выдержкой времени и один переключающий контакт мгновенного действия |
30 Вт |
24 |
|
48 |
||||||
|
110 |
||||||
|
220 |
||||||
|
ПБ 128 |
0,25-3,5 |
пост.- |
110 % номинального напряжения 2 мин .. |
24 |
||
|
48 |
||||||
|
110 |
||||||
|
220 |
||||||
|
ПБ 132 |
0,5-9 |
пост.- |
110 % номинального напряжения 2 мин. |
24 |
||
|
48 |
||||||
|
110 |
||||||
|
220 |
||||||
|
RV 142 |
1 -20 |
пост. |
110 % номинального напряжения 2 мин. |
24 |
||
|
48 |
||||||
|
110 |
||||||
|
220 |
||||||
|
RV 113 |
0,1-1,3 |
пост.- |
110 % номинального напряжения длительно |
Один контакт (замыкающий), срабатывающий с выдержкой времени и один переклю- чающий контакт мгновенного действия, размы- кающий контакт которого использо ван в цепи питания реле |
30 W при зашунтиро ванном и 15 W при Дешунтиро ванном добавочном сопротивлении |
24 |
|
48 |
||||||
|
110 |
||||||
|
220 |
||||||
|
ПБ 127 |
0,25-3,5 |
пост.- |
110 % номинального напряжения длительно |
24 |
||
|
48 |
||||||
|
110 |
||||||
|
220 |
||||||
|
ПБ 133 |
0,5-9 |
пост.- |
110 % номинального напряжения длительно |
24 |
||
|
48 |
||||||
|
110 |
||||||
|
220 |
||||||
|
RV 143 |
1 -20 |
пост.- |
110 % номинального напряжения длительно |
24 |
||
|
48 |
||||||
|
110 |
||||||
|
220 |
||||||
|
RV 114 |
0,1-1,3 |
пост.- |
110 % номинального напряжения 2 мин. |
Один контакт (замыкающий), срабатывающий с выдержкой времени и один переклю- чающий контакт мгновенного действия |
30 Вт |
24 |
|
48 |
||||||
|
110 |
||||||
|
220 |
||||||
|
ПБ 124 |
0,25-3,5 |
пост.- |
110 % номинального напряжения 2 мин .. |
24 |
||
|
48 |
||||||
|
110 |
||||||
|
220 |
||||||
|
ПБ 134 |
0,5-9 |
пост.- |
110 % номинального напряжения 2 мин. |
24 |
||
|
48 |
||||||
|
110 |
||||||
|
220 |
||||||
|
RV 144 |
1 -20 |
пост.- |
110 % номинального напряжения 2 мин. |
24 |
||
|
48 |
||||||
|
110 |
||||||
|
220 |
||||||
|
Дом на колесах 215 |
0,1-1,3 |
перем. |
110 % номинального напряжения длительно |
Два контакта (скользящий и замыкающий), срабатывающие с выдержкой времени при отпадании якоря и один переключающий контакт мгновенного действия |
20 ВА * |
100 |
|
127 |
||||||
|
220 |
||||||
|
380 |
||||||
|
110 |
||||||
|
ПБ 225 |
0,25-3,5 |
перем. |
110 % номинального напряжения длительно |
100 |
||
|
127 |
||||||
|
220 |
||||||
|
380 |
||||||
|
110 |
||||||
|
ПБ 235 |
0,5-9 |
перем. |
110 % номинального напряжения длительно |
100 |
||
|
127 |
||||||
|
220 |
||||||
|
380 |
||||||
|
110 |
||||||
|
RV 245 |
1 -20 |
перем. |
110 % номинального напряжения длительно |
100 |
||
|
127 |
||||||
|
220 |
||||||
|
380 |
||||||
|
110 |
||||||
|
Дом на колесах 215 с ВУ 200 |
0,1-1,3 |
перем. трех- фазный |
110 % номинального напряжения длительно |
Два контакта (скользящий и замыкающий), срабатывающие с выдержкой времени при отпадании якоря |
60 VA на фазу при зашунтированном и 10 VA при дешунтированном добавочном сопротивлении |
100 |
|
220 |
||||||
|
ПБ 225 с ВУ 200 |
0,25-3,5 |
перем. трех- фазный |
110 % номинального напряжения длительно |
100 |
||
|
220 |
||||||
|
ПБ 235 с ВУ 200 |
0,5-9 |
перем.- трех- фазный |
110 % номинального напряжения длительно |
100 |
||
|
220 |
||||||
|
RV 245 с ВУ 200 |
1 -20 |
перем. трех- фазный |
110 % номинального напряжения длительно |
100 |
||
|
220 |
||||||
|
Дом на колесах 217 |
0,1-1,3 |
перем. |
110 % номинального напряжения длительно |
Один контакт (замыкающий), срабатывающий с выдержкой времени при втягивании якоря и один переключающий контакт мгновенного действия |
20 ВА * |
100 127 220 380 110 |
|
ПБ 227 |
0,25-3,5 |
перем. |
110 % номинального напряжения длительно |
20 ВА * |
100 |
|
|
127 |
||||||
|
220 |
||||||
|
380 |
||||||
|
110 |
||||||
|
ПБ 237 |
0,5-9 |
перем. |
110 % номинального напряжения длительно |
100 |
||
|
127 |
||||||
|
220 |
||||||
|
380 |
||||||
|
110 |
||||||
|
Дом на колесах 247 |
1 -20 |
перем. |
110 % номинального напряжения длительно |
100 |
||
|
127 |
||||||
|
220 |
||||||
|
380 |
||||||
|
110 |
||||||
|
Дом на колесах 218 |
0,1-1,3 |
перем. |
110 % номинального напряжения длительно |
Два контакта (скользящий и замыкающий), срабатывающие с выдержкой времени при втягивании якоря и один переключающий контакт мгновенного действия |
20 ВА * |
100 |
|
127 |
||||||
|
220 |
||||||
|
380 |
||||||
|
110 |
||||||
|
ПБ 228 |
0,25-3,5 |
перем. |
110 % номинального напряжения длительно |
100 |
||
|
127 |
||||||
|
220 |
||||||
|
380 |
||||||
|
110 |
||||||
|
ПБ 238 |
0,5-9 |
перем. |
110 % номинального напряжения длительно |
100 |
||
|
127 |
||||||
|
220 |
||||||
|
380 |
||||||
|
110 |
||||||
|
RV 248 |
1 -20 |
перем.- |
110 % номинального напряжения длительно |
100 |
||
|
127 |
||||||
|
220 |
||||||
|
380 |
||||||
|
110 |
При втянутом якоре. При отпущенном якоре около 60 VA.
Вместо знака указывать:
1 – для переднего присоединения; 2 – для заднего присоединения шпилькой;
3 – для заднего присоединения винтом; 4 - для заднего присоединения утопленного монтажа.
