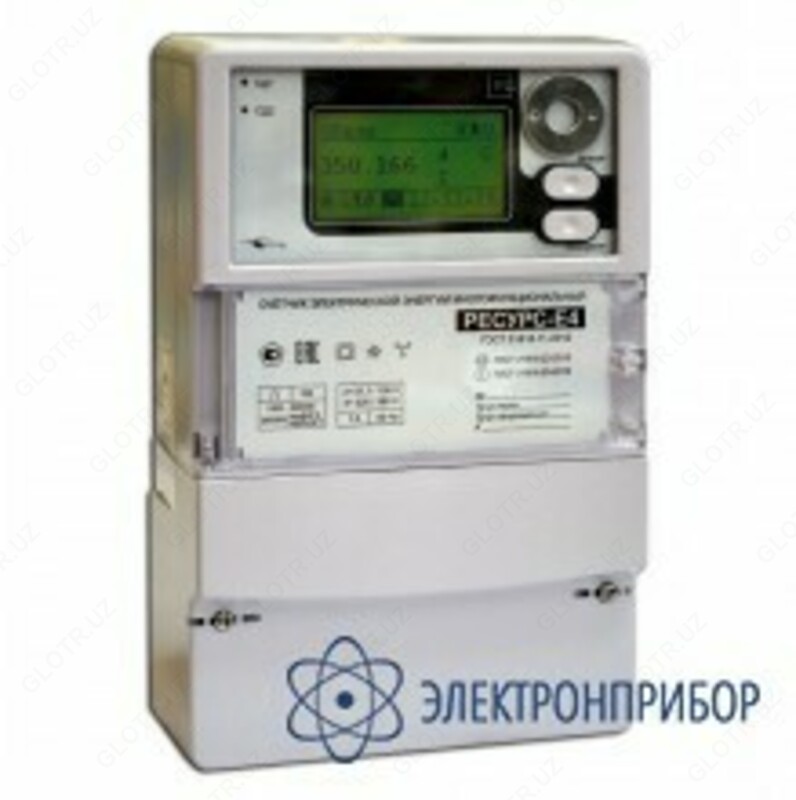

Ресурс-Е4 — счетчик электрической энергии многофункциональный

Отличительные особенности счетчика электрической энергии многофункционального Ресурс-Е4:

• Совмещение функций счетчика электрической энергии и измерителя ПКЭ в одном приборе;
• Несколько независимо функционирующих коммуникационных интерфейсов;
• Поддержка основных стандартных протоколов передачи данных;
• Управление устройствами автоматики и телемеханики;
• Возможность модернизации прибора для соответствия ГОСТ Р 51317.4.30–2008 (класс А);
• Счётчик соответствует требованиям ГОСТ Р 52320–2005, ГОСТ Р 52323–2005, ГОСТ Р 52425–2005.

Функциональные возможности счетчика электрической энергии многофункционального Ресурс-Е4:

• Измерение активной электрической энергии по ГОСТ Р 52320–2005, ГОСТ Р 52323–2005 (класс 0,2S);
• Измерение реактивной электрической энергии по ГОСТ Р 52320–2005, ГОСТ Р 52425–2005;
• Измерение показателей качества электрической энергии (ПКЭ) по ГОСТ 13109–97 (ГОСТ Р 51317.4.30–2008);
• Измерение дозы фликера;
• Измерение параметров напряжения, силы тока, мощности и углов фазового сдвига;
• Учет электрической энергии по 48 тарифным зонам;
• Организация тарифного учета, предусматривающая составление 16 суточных расписаний, 16 недельных расписаний, 2 сезонных расписания и 64 особых дня;
• Архивирование результатов измерений энергии и максимальной мощности за сутки, за каждую тарифную зону суток, за расчетный период, за каждую тарифную зону расчетного периода;
• Архивирование результатов измерений параметров мощности в двух независимых массивах (профилях) с программируемым интервалом измерений;
• Регистратор результатов измерений ПКЭ, параметров напряжения, силы тока и углов фазовых сдвигов;
• Регистратор аварийных событий;
• Цифровой осциллограф;
• Web-интерфейс для просмотра настроек и оперативных результатов измерений.

Область применения счетчика электрической энергии многофункционального Ресурс-Е4-1:

• Учет электрической энергии;
• Непрерывный мониторинг качества электрической энергии;
• Анализ качества электрической энергии;
• Автоматизированные информационно-измерительные системы коммерческого учета электрической энергии (АИИС КУЭ);
• Автоматизированные информационно-измерительные системы контроля качества электрической энергии (АИИС КЭ);
• Системы автоматики и телемеханики.

Измеряемые параметры счетчика электрической энергии многофункционального Ресурс-Е4-1:

• Параметры электрической энергии:
  • Активная энергия прямого и обратного направления;
  • Реактивная энергия в каждом из четырех квадрантов;
  • Полная энергия прямого и обратного направления;
  • Энергия потерь.

• ПКЭ:
  • Установившееся отклонение напряжения;
  • Отклонение частоты;
  • Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям;
  • Коэффициент искажения синусоидальности напряжения;
  • Коэффициент n-ой гармонической составляющей напряжения;
  • Длительность и глубина провала напряжения;
  • Длительность и коэффициент временного перенапряжения;
  • Кратковременная и длительная дозы фликера.

• Параметры напряжения:
  • Действующие значения фазных и междуфазных напряжений;
  • Действующие значения симметричных составляющих напряжения;
  • Значение частоты.

• Параметры силы тока:
  • Действующее значение силы тока;
  • Действующие значения симметричных составляющих силы тока;
  • Коэффициент искажения синусоидальности силы тока;
  • Коэффициент n-ой гармонической составляющей силы тока.

• Параметры угла фазового сдвига:
  • Угол фазового сдвига между напряжением и током основной частоты;
  • Угол фазового сдвига между n-ми гармоническими составляющими напряжения и силы тока;
  • Угол фазового сдвига между симметричными составляющими напряжений и токов.

• Параметры мощности:
  • Активная фазная и трехфазная мощность;
  • Активная фазная и трехфазная мощность n-ых гармонических составляющих;
  • Активная мощность обратной и нулевой последовательностей;
  • Реактивная фазная и трехфазная мощность;
  • Полная фазная и трехфазная мощность.

Структура условного обозначения с указанием модификации счетчика электрической энергии многофункционального Ресурс-Е4-1:

Счетчик электрической энергии многофункциональный «Ресурс-Е4-5-А-в-Bt», где

«Ресурс-Е4» – обозначение типа счетчика

«5» – номинальный ток
символом «1» обозначается номинальный ток 1 А
символом «5» обозначается номинальный ток 5 А

«А» – класс характеристик процесса измерений по ГОСТ 30804.4.30-2013
символом «А» обозначается класс А
символом «S» обозначается класс S

«в» – вариант конструктивного исполнения
символом «в» обозначается счетчик для щитового монтажа
символом «н» обозначается счетчик для навесного монтажа

«Bt» – вид беспроводного интерфейса
символом «Bt» обозначается счетчик с интерфейсом Bluetooth
отсутствием символа обозначается оптический порт

Пример записи при заказе. Счётчик, предназначенный для подключения к трансформаторам тока с номинальным вторичным током 5 А, класса А по ГОСТ 30804.4.30–2013, для щитового монтажа, с оптическим портом: Счётчик электрической энергии многофункциональный «Ресурс-Е4-5-А-в» БГТК.411152.020
