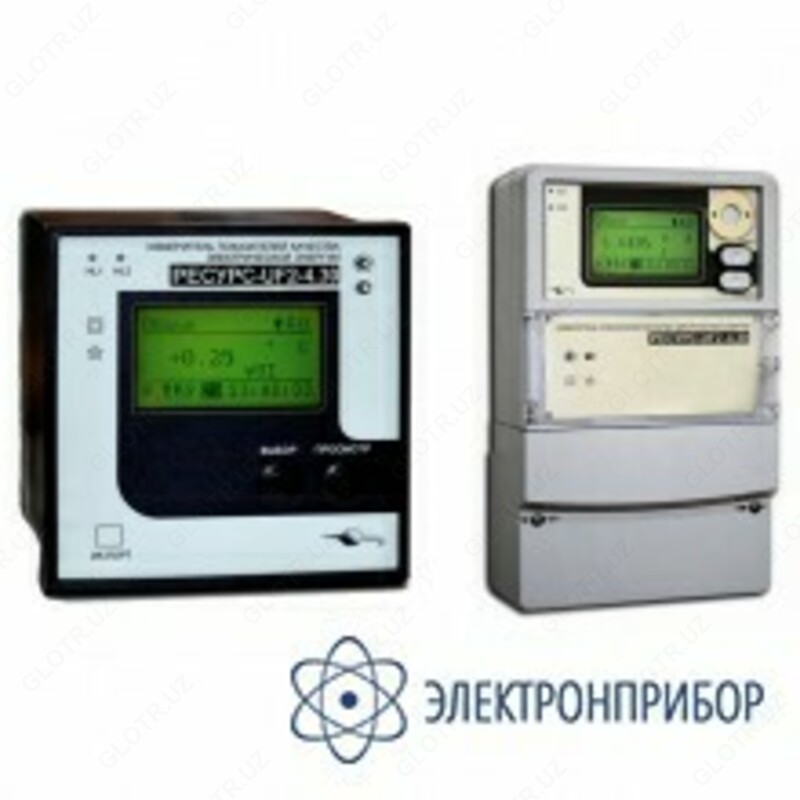

Ресурс-UF2-4.30 — измеритель показателей качества электрической энергии

Особенности измерителя показателей качества электрической энергии Ресурс-UF2-4.30:

• Соответствие требованиям ГОСТ Р 51317.4.30-2008, ГОСТ Р 54149-2010;
• Совмещение функций измерителя ПКЭ и счетчика электрической энергии в одном приборе;
• Большая глубина хранения измерительной информации;
• Несколько независимо функционирующих коммуникационных интерфейсов;
• Поддержка основных стандартных протоколов передачи данных;
• Управление устройствами автоматики и телемеханики.

Функциональные возможности измерителя показателей качества электрической энергии Ресурс-UF2-4.30:

• Измерение показателей качества электрической энергии в соответствии с требованиями ГОСТ 30804.4.30–2013 (класс А или S в зависимости от модификации), ГОСТ 30804.4.7–2013 (класс I), ГОСТ 32144–2013;
• Измерение дозы фликера в соответствии с требованиями ГОСТ Р 51317.4.15–2012 (класс F1);
• Измерение параметров напряжения, силы тока, мощности и углов фазовых сдвигов в соответствии с требованиями ГОСТ Р 8.655–2009;
• Измерение активной электрической энергии по ГОСТ Р 52323–2005 (класс 0,2S);
• Измерение реактивной электрической энергии по ГОСТ Р 52425–2005 (класс 1);
• Учет электрической энергии по 48 тарифным зонам;
• Организация тарифного учета, предусматривающая составление 16 суточных расписаний, 16 недельных расписаний, 2 сезонных расписания и 64 особых дня;
• Архивирование результатов измерений энергии и максимальной мощности за сутки, за каждую тарифную зону суток, за расчетный период, за каждую тарифную зону расчетного периода;
• Архивирование результатов измерений параметров мощности в двух независимых массивах (профилях) с программируемым интервалом измерений;
• Регистратор результатов измерений ПКЭ, параметров напряжения, силы тока и углов фазовых сдвигов;
• Регистратор аварийных событий;
• Цифровой осциллограф;
• Web-интерфейс для просмотра настроек и оперативных результатов измерений.

Область применения измерителя показателей качества электрической энергии Ресурс-UF2-4.30:

• Непрерывный мониторинг качества электрической энергии в соответствии с требованиями ГОСТ 33073–2014;
• Анализ качества электрической энергии;
• Учет электрической энергии;
• Автоматизированные информационно-измерительные системы контроля качества электрической энергии (АИИС КЭ);
• Системы автоматики и телемеханики.

Измеряемые параметры измерителя показателей качества электрической энергии Ресурс-UF2-4.30:

ПКЭ:

• Отрицательное и положительное отклонения напряжения;
• Установившееся отклонение напряжения основной частоты;
• Установившееся отклонение напряжения прямой последовательности;
• Отклонение среднеквадратического значения напряжения;
• Кратковременная и длительная дозы фликера;
• Коэффициент n-ой гармонической составляющей напряжения (n изменяется от 2 до 50);
• Коэффициент искажения синусоидальности кривой напряжения;
• Коэффициент m-ой интергармонической составляющей напряжения (m изменяется от 1 до 49);
• Коэффициент несимметрии напряжений по обратной и нулевой последовательностям;
• Длительность и глубина провала напряжения;
• Длительность и коэффициент перенапряжения;
• Длительность прерывания напряжения.

Параметры напряжения:

• Среднеквадратические значения фазных и междуфазных напряжений;
• Среднеквадратические значения фазных и междуфазных напряжений основной частоты;
• Среднеквадратические значения симметричных составляющих напряжения;
• Значение частоты.

Параметры силы тока:

• Среднеквадратические значение силы тока;
• Среднеквадратические значение силы тока основной частоты;
• Среднеквадратические значения симметричных составляющих тока;
• Коэффициент искажения синусоидальности кривой тока;
• Коэффициент n-ой гармонической составляющей тока (n изменяется от 2 до 50);
• Коэффициент m-ой интергармонической составляющей тока (m изменяется от 1 до 49);
• Коэффициент несимметрии тока по обратной и нулевой последовательностям.

Параметры угла фазового сдвига:

• Угол фазового сдвига между напряжением и током основной частоты;
• Угол фазового сдвига между n-ми гармоническими составляющими напряжения и силы тока;
• Угол фазового сдвига между симметричными составляющими напряжений и токов.

Параметры мощности:

• Активная фазная и трехфазная мощность прямого и обратного направлений;
• Активная фазная и трехфазная мощность n-ых гармонических составляющих;
• Активная мощность прямой, обратной и нулевой последовательностей;
• Реактивная фазная и трехфазная мощность прямого и обратного направлений;
• Реактивная фазная и трехфазная мощность n-ых гармонических составляющих;
• Реактивная мощность прямой, обратной и нулевой последовательностей;
• Полная фазная и трехфазная мощность прямого и обратного направлений;
• Полная фазная и трехфазная мощность n-ых гармонических составляющих;
• Полная мощность прямой, обратной и нулевой последовательностей;
• Удельная фазная мощность потерь;
• Коэффициент мощности по каждой фазе и трехфазный коэффициент мощности.

Параметры электрической энергии:

• Активная энергия прямого и обратного направлений;
• Реактивная энергия в каждом из четырех квадрантов;
• Реактивная энергия прямого направления (реактивная энергия 1 и 2 квадрантов);
• Реактивная энергия обратного направления (реактивная энергия 3 и 4 квадрантов);
• Полная энергия прямого и обратного направлений;
• Удельная трёхфазная энергия потерь.
