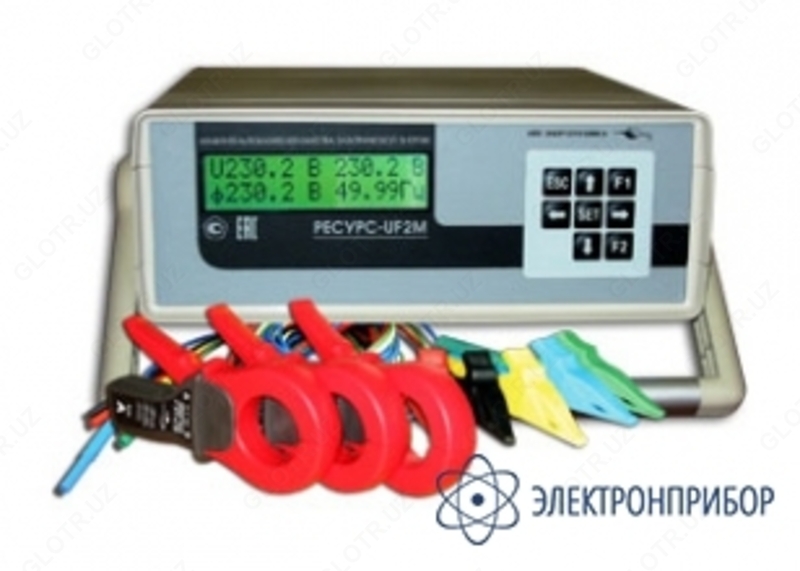

Ресурс-UF2M — измеритель показателей качества электрической энергии

Отличительные особенности измерителя показателей качества электрической энергии Ресурс-UF2М:

• Мобильная модификация измерителя ПКЭ Ресурс‑UF2 с широкой областью применения;
• Высокая точность измерений силы тока без разрыва цепи с помощью токоизмерительных клещей;
• Работа с USB Flash-диском;
• Соответствие требованиям ГОСТ Р 52319–2005, ГОСТ Р 51522–99, ГОСТ Р 51317.3.2–99, ГОСТ Р 51317.3.3–99;
• Возможность модернизации приборов, выпущенных до 2013 года, для соответствия действующим стандартам.

Функциональные возможности измерителя показателей качества электрической энергии Ресурс-UF2М:

• Измерение ПКЭ по ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30–2008) (класс А), ГОСТ 32144-2013 (ГОСТ Р 54149-2010), ГОСТ 13109–97;
• Измерение параметров напряжения, силы тока, угла фазового сдвига, мощности и энергии;
• Регистратор результатов измерений;
• Регистратор аварийных событий;
• Определение выходной мощности измерительных трансформаторов напряжения;
• Определение погрешности счетчиков электрической энергии на месте эксплуатации;
• Сохранение результатов измерений на USB Flash-диске;
• Запись архивных данных на USB Flash-диск;
• Цифровой осциллограф.

Область применения измерителя показателей качества электрической энергии Ресурс-UF2М:

• Контроль качества электрической энергии;
• Анализ качества электрической энергии;
• Метрологическое обеспечение измерительных систем;
• Сертификация электрической энергии;
• Исследования электрических режимов в сетях с резкопеременной и нелинейной нагрузкой.

Измеряемые параметры измерителя показателей качества электрической энергии Ресурс-UF2М:

ПКЭ:

• Отрицательное и положительное отклонения напряжения;
• Установившееся отклонение напряжения основной частоты;
• Установившееся отклонение напряжения прямой последовательности;
• Отклонение частоты;
• Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям;
• Коэффициент искажения синусоидальности напряжения;
• Коэффициент n-ой гармонической составляющей напряжения (n от 2 до 40);
• Длительность и глубина провала напряжения;
• Длительность и коэффициент временного перенапряжения;
• Кратковременная доза фликера.

Параметры напряжения:

• Среднеквадратические значения фазных и междуфазных напряжений;
• Среднеквадратические значения фазных и междуфазных напряжений основной частоты;
• Среднеквадратические значения симметричных составляющих напряжения;
• Значение частоты.

Параметры силы тока:

• Среднеквадратическое значение силы тока;
• Среднеквадратическое значение силы тока основной частоты;
• Среднеквадратические значения симметричных составляющих силы тока;
• Коэффициент искажения синусоидальности тока;
• Коэффициент n-ой гармонической составляющей тока (n от 2 до 40).

Параметры угла фазового сдвига:

• Угол фазового сдвига между напряжениями основной частоты;
• Угол фазового сдвига между напряжением и током основной частоты;
• Угол фазового сдвига между n-ми гармоническими составляющими напряжения и тока (n от 2 до 40);
• Угол фазового сдвига между симметричными составляющими напряжений и токов.

Параметры мощности:

• Активная фазная и трехфазная мощность;
• Реактивная фазная и трехфазная мощность;
• Полная фазная и трехфазная мощность.

Параметры электрической энергии:

• Активная прямого и обратного направления;
• Реактивная прямого и обратного направления.

Хранение результатов измерений измерителя показателей качества электрической энергии Ресурс-UF2М:

• Статистические характеристики ПКЭ за 24 часа – не менее 3 месяцев;
• Статистические характеристики ПКЭ за 7 суток – не менее 1 года;
• Средние за 1 минуту значения ПКЭ – не менее 7 суток;
• Средние за 10 минуту значения ПКЭ – не менее 15 суток;
• Параметры провалов и перенапряжений – не менее 100 событий;
• Параметры кратковременной дозы фликера – не менее 35 суток;
• Профили 30 минутных мощностей – не менее 3 месяцев;
• Параметры энергии за 24 часа – не менее 1 года;
• Параметры энергии за расчетный период – не менее 1 года;
• Гистограммы провалов и перенапряжений – до 30 событий;
• Погрешности при измерении энергии за 1 минуту – до 30 суток;
• Протокол работы прибора – 100 событий.

Схемы подключений измерителя показателей качества электрической энергии Ресурс-UF2М:

Схемы подключений входов напряжения:

• Однофазная двухпроводная;
• Трехфазная трехпроводная;
• Трехфазная четырехпроводная;
• Трехфазная пятипроводная.

Схемы подключений входов тока:

• С двумя трансформаторами тока в произвольных фазах;
• С тремя трансформаторами тока;
• С четырьмя трансформаторами тока.

Измерительные входы измерителя показателей качества электрической энергии Ресурс-UF2М:

Входы напряжения:

• Количество входов с общей точкой – 4;
• Количество диапазонов измерений – 2;
• Номинальные среднеквадратические значения фазного/междуфазного напряжения 57,7/100 В и 220/380 В;
• Входное сопротивление не менее 400 кОм.

Входы тока:

• Количество гальванически изолированных фаз – 4;
• Количество диапазонов измерения с раздельными входами – 5;
• Номинальные среднеквадратические значения силы тока при прямом измерении: 1 А, 5 А;
• Входное сопротивление не более 0,05 Ом для входа тока с номинальным среднеквадратическим значением силы тока 5 А и не более 0,25 Ом для входа тока с номинальным среднеквадратическим значением силы тока 1 А;
• Номинальные среднеквадратические значения силы тока при использовании токоизмерительных клещей: 5 А, 100 А, 1000 А;
• Диаметр рабочего окна токоизмерительных клещей – 52 мм.

Интерфейсы измерителя показателей качества электрической энергии Ресурс-UF2М:

• RS-232 (до 115200 бит/c);
• RS-485 (до 115200 бит/c);
• USB порт для накопителя Flash-диска.
