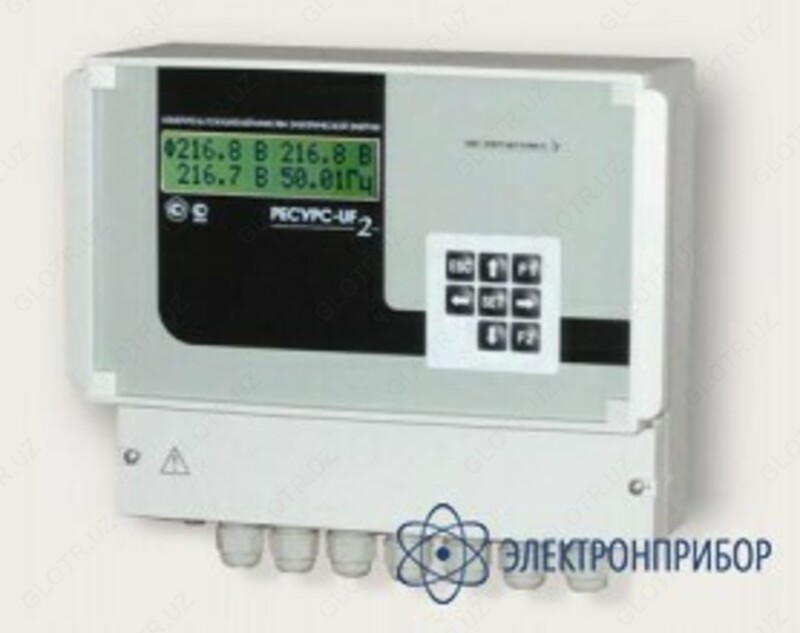

Ресурс-UF2С — измеритель показателей качества электрической энергии

Назначение измерителя Ресурс-UF2С:

Измерители показателей качества электрической энергии «РЕСУРС-UF2» предназначены для измерений характеристик напряжения, включая основные показатели качества электрической энергии (ПКЭ) по ГОСТ 13109-97, характеристик тока, мощности и энергии переменного трехфазного и однофазного тока, как в автономном режиме, так и в составе информационно- измерительных систем. Измерители предназначены для контроля показателей качества электрической энергии в соответствии с РД 153-34.0-15.501-00 (часть 1) и анализа качества электрической энергии в соответствии с РД 153-34.0-15.501-01 (часть 2).

Область применения: измерение ПКЭ на предприятиях промышленности и в энергосистемах, обследование электросетей предприятий (энергоаудит), учет потоков мощности в энергосистемах, учет межсистемных перетоков, учет выработки и потребления электроэнергии.

Измерители могут быть использованы в качестве образцового счетчика электроэнергии для проверки и поверки счетчиков электроэнергии, в том числе и на месте эксплуатации, класса 0,5 (0,5S) и менее точных (модификации «Ресурс-UF2C», «Ресурс-UF2М») и класса 1,0 (1,0S) и менее точных (модификация «Ресурс-UF2»).

Описание измерителя Ресурс-UF2С:

Измерители выпускаются в следующих модификациях: «Ресурс-UF2», «Ресурс-UF2C», «Ресурс-UF2М».

Измерители выполнены в настенном стационарном варианте (модификации «Ресурс-UF2», «Ресурс-UF2C») и настольном переносном варианте (модификация «Ресурс-UF2М»). Все модификации измерителей имеют встроенные клавиатуру и индикатор для работы в автономном режиме. Измерители имеют интерфейсы RS232 и RS485.

Измерители могут работать в составе автоматизированных систем типа «Ресурс».

Измерители «Ресурс-UF2» имеют две группы трехфазных измерительных входов напряжения, с номинальными действующими значениями Uном фазных/междуфазных напряжений 220/(220 · √3 ) В (прямой вход) и (100/ √3 )/100 В (трансформаторный вход). Напряжения подаются одновременно только на одну группу входов.

Измерители «Ресурс-UF2С» и «Ресурс-UF2М» имеют 4 измерительных входа напряжения, работающих на двух диапазонах измерения: 220/(220· √3 ) В и (100/ √3 )/100 В.

Измерители «Ресурс-UF2М» могут иметь 4 измерительных низковольтных входа напряжения, предназначенные для измерения действующих значений напряжения до 10 В. При наличии низковольтного входа напряжения в наименовании модификации измерителя добавляется буква «В», «Ресурс-UF2МВ».

Измерители могут использоваться для работы в однофазных, трехфазных трехпроводных и четырехпроводных электрических сетях. Дополнительно модификации «Ресурс-UF2C» и «Ресурс-UF2М» могут использоваться для работы в пятипроводных электрических сетях.

Измерительные входы напряжений гальванически изолированы от остальных частей измерителя.

При измерениях в электрических сетях с более высокими значениями напряжения должны быть использованы измерительные трансформаторы напряжения или делители напряжения.

Измерители имеют три (модификация «Ресурс-UF2») или четыре (модификации «Ресурс-UF2С» и «Ресурс-UF2М») группы входов для измерения характеристик силы тока с номинальным действующим значением силы тока (I_ном) 5 А, 1 А при непосредственном подключении, и более при использовании трансформаторов тока. Измерительные входы тока гальванически изолированы друг от друга и от остальных частей измерителя.

Измерители могут комплектоваться разъемными трансформаторами тока (ТТ) с номинальным первичным током: 1 А, 5 А, 50 А, 100 А, 200 А, 500 А, 1000 А, 3000 А. Измеритель обеспечивает работу с двумя типами разъемных трансформаторов тока: тип «Т» - с токовым выходом, тип «П» - с потенциальным выходом. При комплектации измерителей трансформаторами тока, их краткое обозначение и номинальные значения первичных токов указываются через дефис в наименовании измерителя без обозначения единицы измерения.
