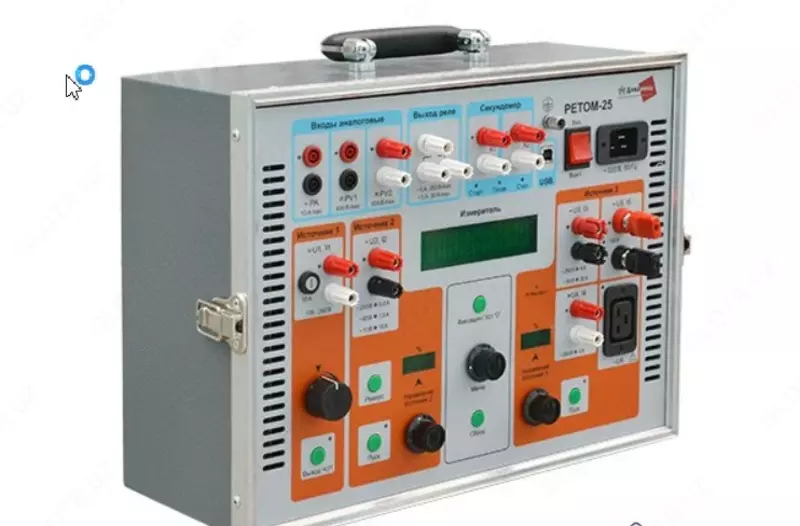

РЕТОМ-25 — устройство испытательное

Технические характеристики компактного комплекса для проверки вторичного и первичного оборудования РЕТОМ-25:

ВЫХОД "=U1". Регулируемое напряжение постоянного тока
Наименование параметра	Значение
Диапазон регулирования напряжения, В	176 – 260
Максимальная выходная мощность1), Вт	220
Выходной ток, А	0 – 1,0
Размах пульсаций напряжения при Uвых = 220 В и токе нагрузки 1 А, %, не более	1
Задержка включения источника, с, не более	2
Защита выходной цепи от короткого замыкания, перегрузки и внешнего напряжения2)	+
1) В течение времени не более 5 мин, при напряжении питающей сети не менее 220 В. 2) Внешнее напряжение не должно превышать 264 В rms(мощность не более 1000 ВА).
ВЫХОД "~U2". Регулируемое напряжение постоянного тока
Наименование параметра	Значение
Диапазон работы, выбирается в меню	10	65			250
Диапазоны регулирования выходного напряжения, В	0 – 10	0 – 65			0 – 250
Диапазоны регулирования силы выходного тока, А	0 – 10	0 – 1,5			0 – 0,6
Дискретность установки от максимального выходного сигнала, %, не более	0,2
Выходная мощность, В∙А, не менее
- долговременная3)	100
- в течение 5 с	150
Коэффициент нелинейных искажений, %, не более	1,0 5)
Диапазоны воспроизводимых частот сигналов4), Гц	20 – 45	св. 45 – 55			св. 55 – 1000
Дискретность изменения частоты, Гц, не более	0,5	0,001			0,5
Пределы допускаемой абсолютной погрешности воспроизведения частоты, Гц:	±0,5	±0,001			±0,5
Диапазон изменения угла сдвига фаз сигналов напряжения и тока, °	0 – 360
Дискретность изменения угла сдвига фаз, °	0,3
Пределы допускаемой абсолютной погрешности воспроизведения угла сдвига фаз, °	±1,0
Защита выходной цепи от короткого замыкания, перегрузки и перегрева	+
Защита выходной цепи от внешнего напряжения, В rms, не более Мощностью не более 1000 ВА	12		75			264
3) Время выдачи не более 10 минут, при напряжении питающей сети не менее 230 В. 4) При снижении частоты сигналов ниже 45 Гц и при превышении 200 Гц, уменьшается выдаваемая мощность и уровень выходного сигнала. 5) При максимальной выходной мощности возможны искажения выходного сигнала до 5%.
