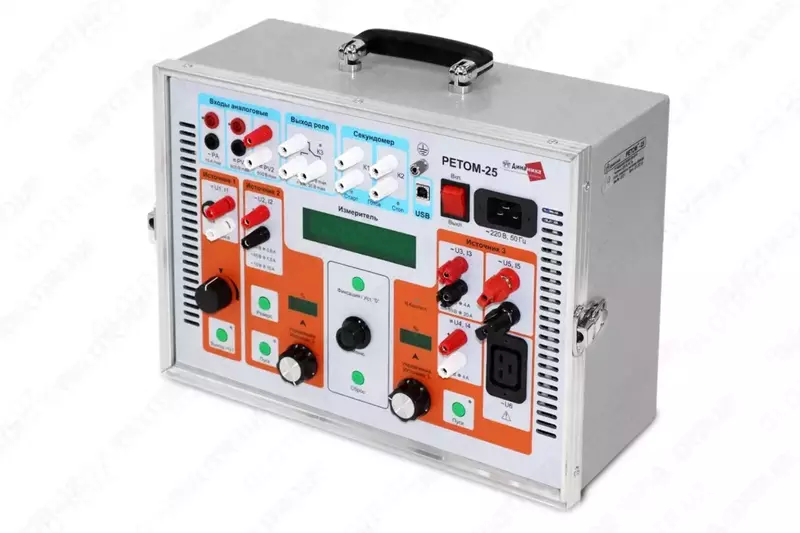

РЕТОМ-25 устройство измерительное параметров релейной защиты

Основные достоинства РЕТОМ-25:

• максимальный выходной ток 200 А обеспечивает проверку всех типов реле, измерение коэффициента трансформации и полярности трансформаторов тока;
• максимальная выходная мощность – 1400 ВА, при работе с дополнительными блоками РЕТ-3000 и РЕТ-ВАХ-2000 – 5000 ВА;
• выходное напряжение 250 В позволяет работать в сетях 220 В, снимать вольт-амперные характеристики измерительных трансформаторов тока с напряжением насыщения 250 В;
• наличие электронного регулятора позволяет задавать значения выходных параметров с малым шагом (0,1% от выбранного диапазона), что гарантирует более точные результаты измерений; дополнительные индикаторы дают возможность определять текущее положение регулятора;
• широкий спектр измерений: выдаваемого и внешнего тока, напряжения, частоты, фазового угла, всех видов временных характеристик (срабатывание, возврат, длительность, разновременность, дребезг) различных реле и коммутационных аппаратов, определение полного, активного и реактивного сопротивления, полной, активной и реактивной мощности;
• различные методы измерений: амплитудный, средневыпрямленный, среднеквадратичный (True RMS), с выделением первой гармоники (50 Гц);
• возможность регулирования фазового угла между двумя источниками, что позволяет проверять направленные защиты (реле мощности, реле сопротивления и т.д), а также системы синхронизации;
• возможность изменения частоты в широком диапазоне (20-1000 Гц), что позволяет проверять фильтровые реле, высокая точность задания (0,001 Гц) обеспечивает проверку – реле частоты, а управление скоростью изменения частоты (df/dt) – проверку АЧР, ЧАПВ;
• источник оперативного питания (220 Вт) позволяет осуществлять проверку устройств РЗА в автономном режиме при номинальном, пониженном и повышенном напряжении (176 - 260 В);
• возможность работы как в автономном режиме, так и под управлением ПК;
• программное обеспечение, входящее в комплект поставки, включает в себя модуль «Ручное управление» для полноценного управления основными органами РЕТОМ-25, а также программы автоматической проверки большинства типов реле (РТ, РН, РМ, РЧ) и снятия ВАХ измерительных ТТ;
• расширение функциональных возможностей прибора за счет применения дополнительных блоков.
• прибор удобен для транспортирования благодаря небольшому весу (всего 19 кг) и малым габаритам, а съемная крышка позволяет работать с ним как в вертикальном, так и в горизонтальном положениях.



Источник 1. ВЫХОД «=U1». Регулируемое напряжение постоянного тока
