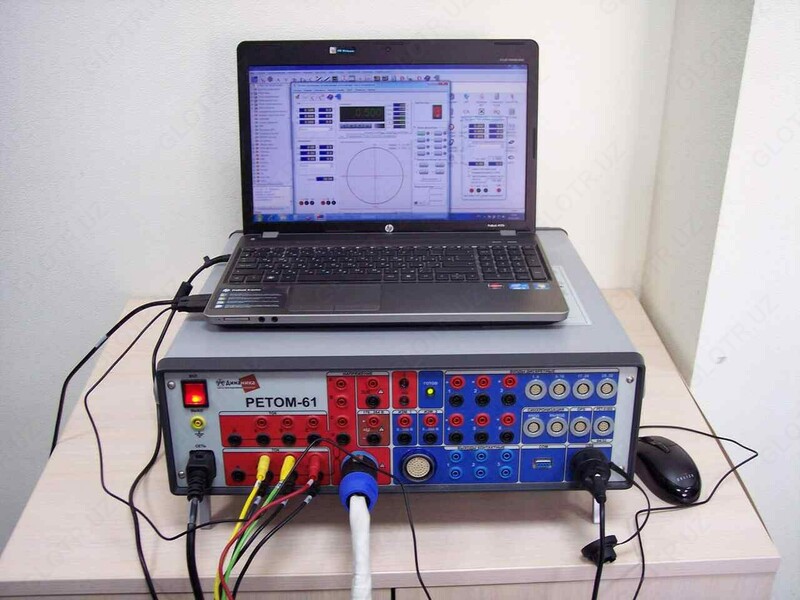

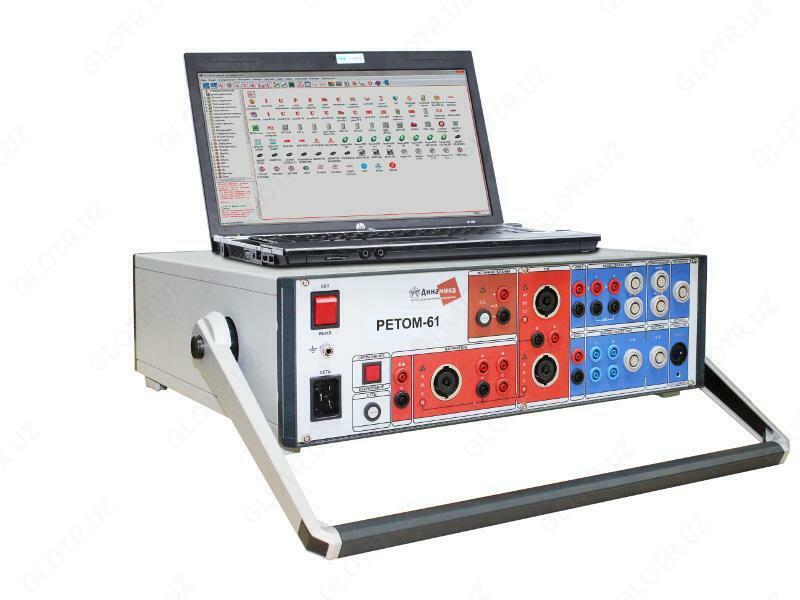

Назначение испытательного устройства РЕТОМ-61:

Универсальный испытательный комплекс на базе прибора РЕТОМ-61 - это актуальное решение сложных задач диагностики. Комплекс позволяет как в ручном, так и в автоматическом режимах осуществить проверку и наладку устройств релейной защиты и автоматики всех поколений - от электромеханических панелей до микропроцессорных терминалов.

Достоинства испытательного устройства РЕТОМ-61:

Новые возможности РЕТОМ-61:

• выходной ток каждого канала тока увеличен до 36 А, при этом мощность составляет 500 ВА;
• максимальный выходной ток 160 А в однофазном режиме позволяет охватить до 90% используемых уставок по току;
• две трехфазные системы токов позволяют просто и быстро проверить дифференциальные защиты трансформаторов;
• четыре источника напряжения позволяют организовать трехфазную напряжений и гальванически изолированный канал 3Uо;
• для питания проверяемого устройства имеется специальный источник напряжения постоянного тока (264 В);
• частотный диапазон увеличен до 1000 Гц;
• связь с ПК осуществляется с помощью порта Ethernet.

Удобство эксплуатации:

• трехфазная система напряжений совместно с каналом 3Uo позволяет проверять сложные защиты, которым необходимо подключение напряжения звезды и разомкнутого треугольника (либо напряжение с ШОН), автосинхронизаторы;
• совместная работа с комплексом позволяет полноценно проверить весь полукомплект дифференциальнофазной защиты.
• РЕТОМ-61, работая совместно с устройством  позволяет проверять микропроцессорные защиты по стандарту обмена данными М3 К 61850;
• применение блока позволяет увеличить количество дискретных входов до 80 и выходов до 40;
• при помощи блоков  можно организовать синхронную работу двух комплексов, находящихся на большом расстоянии друг от друга, что предоставляет возможность одновременной проверки обоих полукомплектов защиты линии, находящихся на ее концах, например, ДФЗ-201;
• применение технологии Ethernet для связи приборов с ПК увеличивает скорость обмена данными и делает возможным управление несколькими приборами РЕТОМ-61 с одного ПК. Объединение 10 приборов в единый комплекс дает уникальную возможность по проведению динамических испытаний и моделированию переходных процессов с использованием до 60 каналов тока и 40 каналов напряжения;
• однофазный трансформатор тока предназначен для масштабирования тока с коэффициентами 10, 5 и 0,1, что позволяет получать достоверный ток с канала от 1 мА до 300 А;
• трехфазный трансформатор напряжения предназначен для масштабирования напряжения с коэффициентами 1/V3; 1; v3 и 5, это позволяет осуществлять проверку устройств РЗА на напряжение 0,4 и 0,66 кВ, в том числе и счетчиков электроэнергии;
• все разъемы для подключения расположены на лицевой панели, что позволяет работать с прибором, находящимся как в горизонтальном, так и в вертикальном положении;
• встроенный в РЕТОМ-61 микрокомпьютер обеспечивает работу прибора с любым компьютером под управлением операционной системы Windows 2000/XP/Vista/7/8;
• прибор оснащен полнофункциональным двухканальным осциллографом-мультиметром;
• встроенный 16-входовой дискретный анализатор с высоким разрешением (0,1 мс) позволяет максимально полно проанализировать реакцию проверяемой защиты;
• 8 выходных реле позволяют задавать любые комбинации дискретных сигналов при тестировании сложных систем защиты, в особенности микропроцессорных;
• широкий набор программ бесплатного стандартного пакета ПО позволяет в ручном и полуавтоматическом режиме, а пакет специализированных программ и в автоматическом, удобно и быстро проверить любые реле и защиты;
• открытая архитектура управления РЕТОМ-61 позволяет пользователям создавать собственные проверочные программы с широкими возможностями автоматизации;
• использование стандартных средств Windows для оформления протоколов испытаний облегчает работу по созданию отчетов;
• удобный способ обновления ПО позволяет всегда использовать последнюю версию;

Надежность и безопасность:

• интеллектуальное устройство с широким внутренним мониторингом обеспечивает высокую безопасность как самого прибора, так и проверяемого оборудования;
• при появлении любой аварийной ситуации сигналы на всех выходах отключаются, а процесс проверки приостанавливается до ликвидации аварии, что значительно повышает безопасность выполнения работ и достоверность полученных результатов;
• гальваническая развязка между аналоговыми входами сделала безопасным процесс измерения внешних напряжений;
• безопасные клеммы каналов исключают возможность поражения персонала напряжением;
• надежная работа в широких пределах сетевого напряжения;
• прочный и эстетичный корпус прибора устойчив к механическим воздействиям.

Область применения испытательного устройства РЕТОМ-61:

Комплекс РЕТОМ-61 позволяет как в ручном, так и автоматическом режимах осуществить проверку и наладку устройств релейной защиты и автоматики всех поколений:

• современные микропроцессорные реле и сложные системы защиты отечественных и зарубежных фирм;
• полупроводниковые отечественные устройства релейной защиты и автоматики, например, серий ШДЭ, ПДЭ, ШП, ШЭ, ЯРЭ и другие;
• вся номенклатура электромеханических панелей и комплектов защиты и автоматики производства 'ЧЭАЗ', например, серий ЭПЗ, ДФЗ, ПЗ, ДЗТ, КЗ, КРБ и прочее;
• отечественные и зарубежные приборы определения места повреждения;
• панели противоаварийной автоматики и цепи телеизмерения;
• устройства синхронизации;
• счетчики электроэнергии;
• системы возбуждения генераторов;
• железнодорожные защиты.
