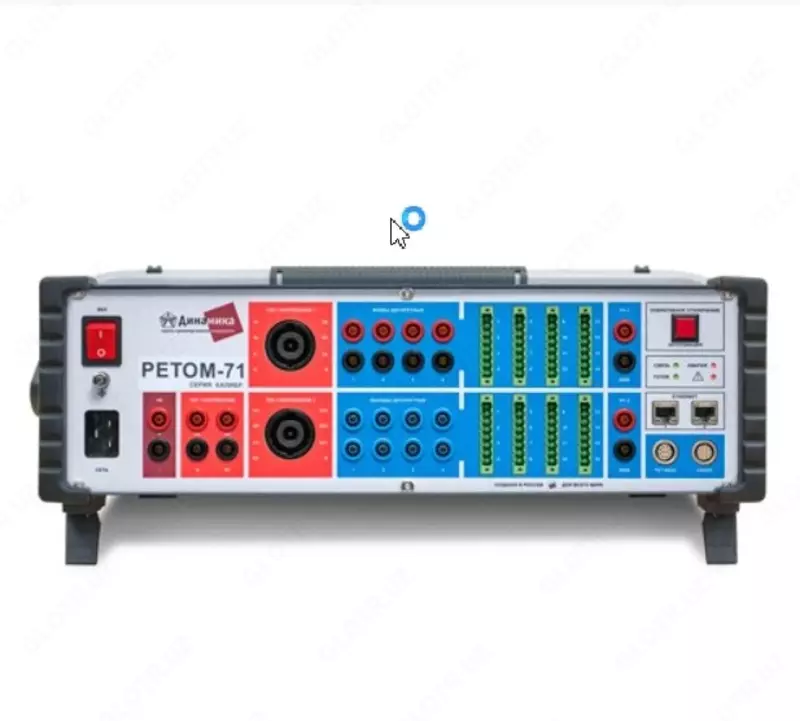

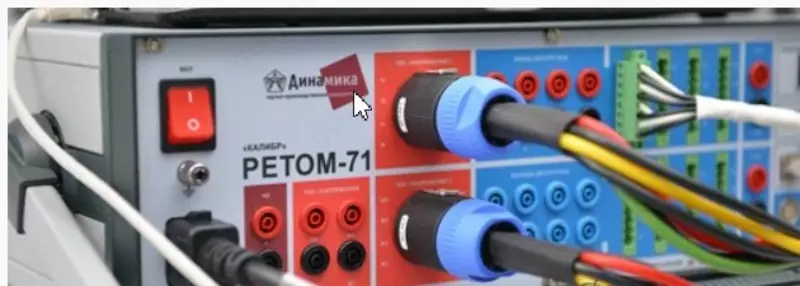

РЕТОМ-71 — устройство испытательное

Технические характеристики испытательного комплекса для релейной защиты и автоматики РЕТОМ-71:

Параметр	Значение
Источники тока
Количество источников, шт.	2 гальванически развязанные группы по 3 источника, соединенных в звезду
Предел воспроизведения силы переменного тока одного источника (действующее значение), А	20
Предел воспроизведения силы постоянного тока одного источника, А	15
Минимальный шаг изменения силы тока, мА	1,0
Максимальное выходное напряжение (амплитудное значение), В, не более	28
Максимальная выходная мощность одного источника, В·А, не более	250
Суммарная максимальная мощность всех источников в однофазном режиме, В·А, не более	1000
Суммарная максимальная мощность всех источников в трёхфазном режиме, В·А, не более	1500
Пределы допускаемой основной абсолютной погрешности воспроизведения силы переменного тока в диапазоне частот от 48 до 52 Гц, А	±(0,0009x + 0,00005Xк)
Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока, А	±(0,0009x + 0,00005Xк)
Максимальный ток канала при разных режимах работы источников, А:
- в режиме шести источников или две независимые трехфазные системы, или каждый канал используется независимо	20
- в трехфазном режиме увеличенного тока (три канала по 2 источника соединенных параллельно) *	40
- в однофазном режиме (две группы по 3 источника, где три источники каждой группы соединены параллельно) *	2 х 60
- в однофазном режиме (шесть источников двух групп соединены параллельно) *	120
Защита выходной цепи каждого источника от:
- обрыва в цепи нагрузки	+
- перегрузки по напряжению и искажения формы сигнала	+
- внешнего напряжения	+
Уровень срабатывания защиты от перегрузки при выходном токе 20 А, В (действующее значение)	12,5
Время срабатывания тепловой защиты источников тока:
- при максимальной выходной мощности источника из холодного состояния 20 °С, мин, не менее	1
