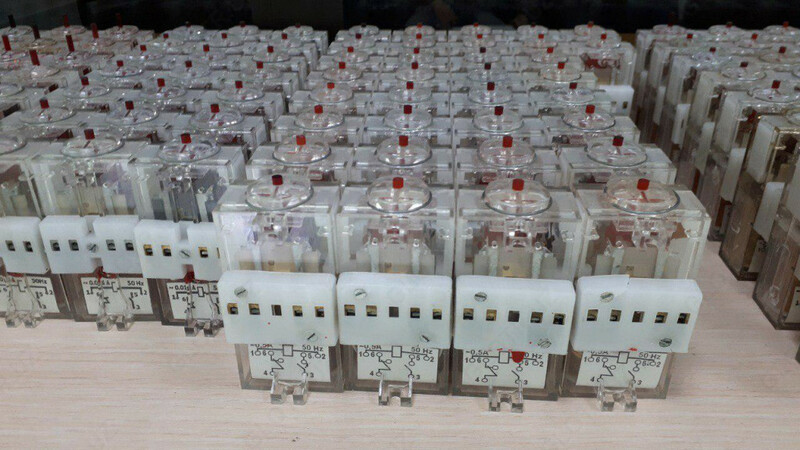

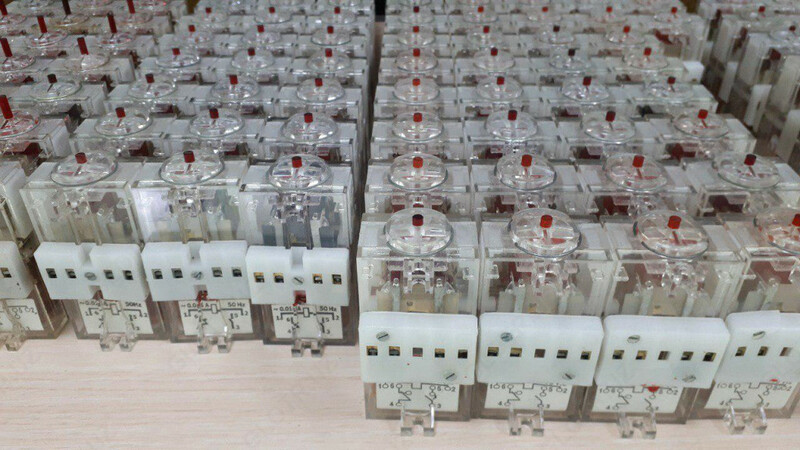

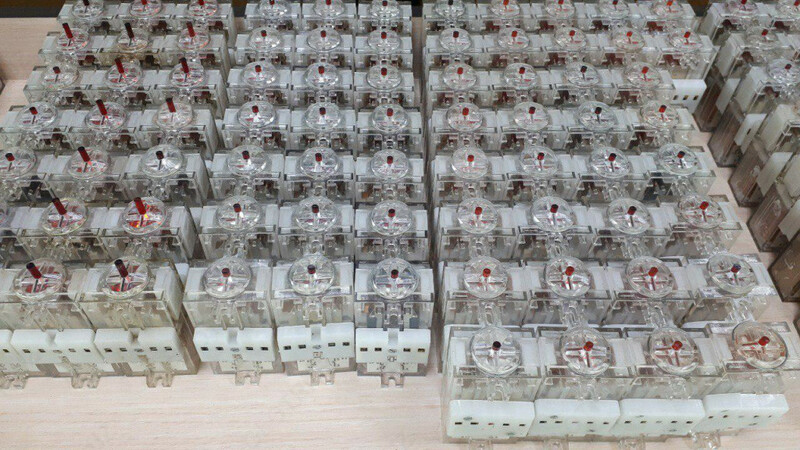

РЭУ-11 - Реле указательное

Реле указательные серии РЭУ-11 применяются для сигнализации аварийного состояния в цепях постоянного тока напряжением до 220В, переменного тока напряжением до 380В частоты 50Гц и напряжением  до 440В частоты 60Гц и применяются в устройствах автоматики,  в том числе сейсмостойких,  в качестве  комплектующих изделий.

Условия эксплуатации.

Высота над уровнем моря  до 4300м.
Диапазон  рабочих температур  от -50 до +55°С.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле,  а также агрессивных газов и паров  в концентрациях,  разрушающих металлы  и изоляцию.

Конструктивное исполнение и принцип работы реле РЭУ-11

Устройство соответствует ГОСТ 12.2.007.0-75 и другим нормативам. Элементы конструкции:

• пластмассовый корпус из 2 частей, скрепленных винтовым соединением;
• возвратная пружина;
• электромагнит с 2 обмотками и поворотный якорь;
• блинкер и фиксатор;
• геркон, подвижные и неподвижные контакты, кнопка, индикатор, защитные крышки и др.

Чтобы привести реле РЭУ-11 в исходное состояние, требуется нажатие кнопки указателя. Контакты переключаются, фиксатор переходит в нужное положение и зацепляется за якорь электромагнита. На устройство подается ток с заранее установленной силой и напряжением. Якорь сближается с электромагнитом, фиксатор освобождается, пружина приводит в действие кнопку. После переключения контактов загорается световая индикация красного цвета.

По мере рассеивания электромагнитного поля контакты геркона замыкаются. После того как подача питания приостанавливается, неподвижные контакты, не имеющие самовозврата, остаются в том же положении. Чтобы вернуть устройство в рабочее положение, достаточно нажать кнопку блинкера.
