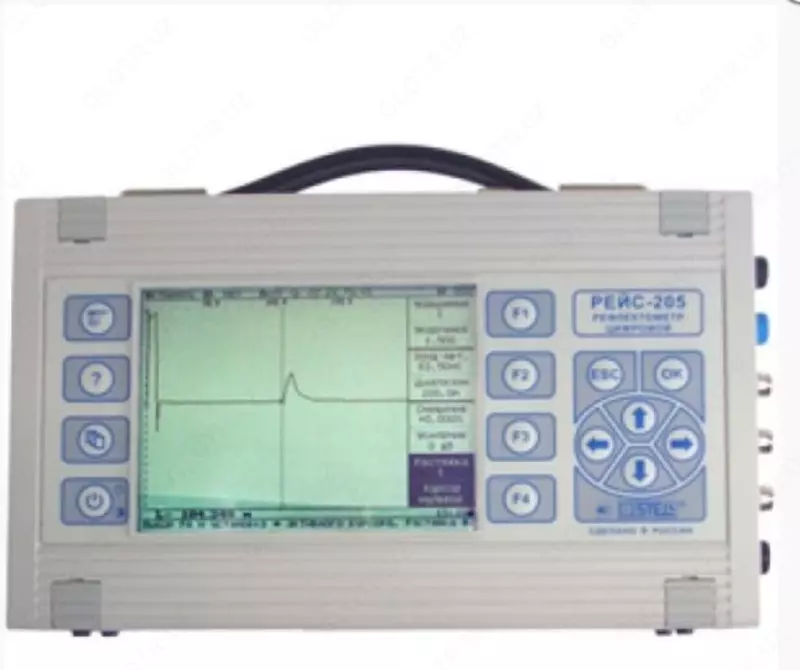

РЕЙС-205 — цифровой рефлектометр

Технические характеристики цифрового рефлектометра РЕЙС-205:

Параметр	Значение
Диапазоны измеряемых расстояний до места повреждения или конца линии (при коэффициенте укорочения 1,500)	12,5; 25; 50; 100; 200; 400; 800; 1600; 3200; 6400; 12800; 25600; 51200; 102400 м
Пределы допускаемых значений основной приведенной погрешности измерения расстояния на диапазонах от 100 до 102400 м (от конечного значения диапазона)	±0,2 %
Пределы допускаемых значений приведенной погрешности измерения расстояния в рабочих условиях применения на диапазонах от 100 до 102400 м (от конечного значения диапазона)	±0,4 %
Диапазон устанавливаемых значений коэффициента укорочения	От 1 до 7 с дискретностью установки коэффициента укорочения 0,001
Отсчет расстояния	С помощью двух вертикальных курсоров - нулевого и измерительного
Диапазон устанавливаемых значений коэффициента растяжки участка рефлектограммы вокруг активного курсора с кратностью 2 (при коэффициенте укорочения 1,500), м	От 0 до 12,5 при максимальном значении растяжки 16; от 0 до 25 при максимальном значении растяжки 32; от 0 до 50 при максимальном значении растяжки 64; от 0 до 100 при максимальном значении растяжки 128; от 0 до 200 при максимальном значении растяжки 256; от 0 до 400 при максимальном значении растяжки 512; от 0 до 800 при максимальном значении растяжки 1024; от 0 до 1600 при максимальном значении растяжки 2048; от 0 до 3200 при максимальном значении растяжки 4096; от 0 до 6400 при максимальном значении растяжки 8192; от 0 до 12800 при максимальном значении растяжки 16384; от 0 до 25600 при максимальном значении растяжки 32768; от 0 до 51200 при максимальном значении растяжки 65536; от 0 до 102400 при максимальном значении растяжки 131072
Амплитуда зондирующего импульса	На нагрузке 50 Ом не менее 7 В (повышенная – 22 В)
Длительность зондирующего импульса	Регулируется от 10 нс до 30 мкс
Возможность включения импульса компенсации	На диапазонах от 1600 м и выше
Амплитуда импульса компенсации	На нагрузке 50 Ом не менее 7 В.
Длительность импульса компенсации	От 0 до 15 мкс (Амплитуда зондирующего импульса длительностью менее 15 нс не нормируется)
Выходное сопротивление прибора	От 30 до 410 Ом
Перекрываемое прибором затухание	Не менее 86 дБ
Память	Сохранение до 500 рефлектограмм, в том числе при отсутствии питании
Режимы при работе с памятью	Присвоение имени запоминаемой рефлектограмме до 14 символов; запоминание рефлектограмм с растяжкой 2, 4, 8, 16, 32, 64 раза; запоминание с усреднением от 2 до 255 рефлектограмм; удаление рефлектограмм из памяти; измерение расстояния с помощью двух курсоров; включение растяжки в пределах запомненной рефлектограммы; настройка параметров прибора по параметрам запомненной рефлектограммы; запоминание и удаление до 100 значений коэффициентов укорочений
Режимы измерения	Нормальный - считывание и отображение текущей рефлектограммы одного из входов; сравнение - наложение двух рефлектограмм с любых двух входов или памяти и входа; разность – отображение разности двух рефлектограмм с любых двух входов или между памятью и входом; связь - отображение рефлектограммы канала L1-L2, L1-L3
Уровень подавления входных несинхронных помех при работе в режиме усреднения по 50 реализациям	Не менее 20 дБ
Диапазон измерения сопротивления шлейфа мостовым методом	От 0,1 до 50 000 Ом
Предел допускаемых значений абсолютной погрешности измерения сопротивления шлейфа	(0,001R + 0,1) Ом, при сопротивлении шлейфа от 0,1 до 999,9 Ом (R - индицируемое прибором сопротивление); (0,001R + 1) Ом, при сопротивлении шлейфа от 1,000 до 9,999 кОм; (0,002R + 10) Ом, при сопротивлении шлейфа от 10 до 50 кОм
Предел допускаемых значений абсолютной погрешности измерения сопротивления шлейфа в рабочих условиях применения	(0,002R + 0,1) Ом, при сопротивлении шлейфа от 0,1 до 999,9 Ом; (0,002R + 1) Ом, при сопротивлении шлейфа от 1,000 до 9,999 кОм; (0,004R + 10) Ом, при сопротивлении шлейфа от 10 до 50 кОм
Диапазон измерения омической асимметрии мостовым методом при сопротивлении шлейфа	Не более 2 кОм от 0,1 до 100 Ом
