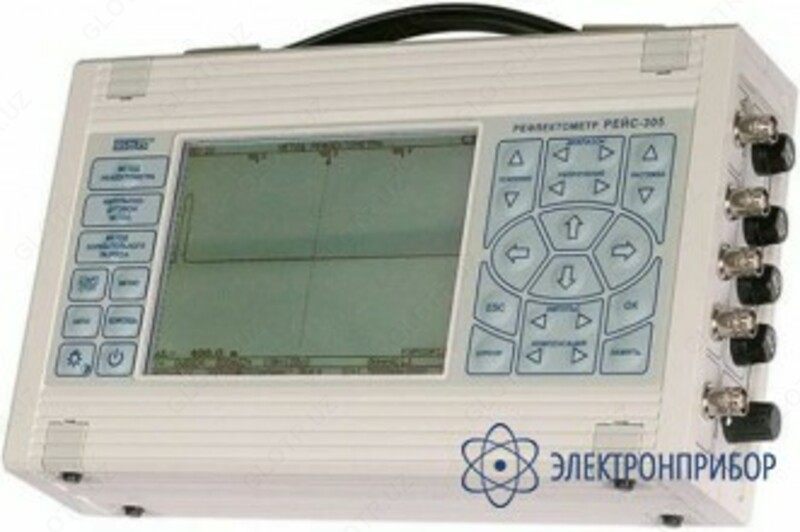

РЕЙС-305 — цифровой рефлектометр

Назначение цифрового рефлектометра РЕЙС-305:

Рефлектометр является малогабаритным мощным цифровым рефлектометром, очень простым в применении, который разработан специально для обнаружения всех видов повреждений в силовых кабельных линиях.

РЕЙС-305 это измерительная система, которая позволяет выполнять измерения на кабельных линиях одним из трех методов:

1. Методом импульсной рефлектометрии;
2. Методом колебательного разряда;
3. Импульсно-дуговым методом.

По существу для измерения силовых кабельных линий рефлектометр РЕЙС-305 является оптимальным выбором, так как в этом случае два прибора РЕЙС-205 и РАЗРЯД-205 заменяются одним. Прибор позволяет реализовать все необходимые для силовых кабельных линий методы измерения. Приобретение прибора РЕЙС-305 дает не только экономическую выгоду, но существенное упрощение и ускорение проведения измерительных работ при определении мест повреждений силовых кабельных линий.

Внимание!

Метод колебательного разряда и импульсно-дуговой метод могут быть реализованы только при совместном использовании с прибором РЕЙС-305 дополнительного оборудования (например: источника высокого напряжения, ударного генератора, устройства подключения в кабельной линии - для метода колебательного разряда, устройства формирования короткой дуги - для импульсно-дугового метода и некоторых других устройств.

Наличие метода рефлектометра позволяет использовать РЕЙС-305 для измерения не только силовых, но и любых других кабельных линий.

Области применения рефлектометра РЕЙС-305:

• Поиск мест повреждений в силовых кабельных линиях - тремя методами, в других кабельных линиях - по крайней мере одним методом - методом импульсной рефлектометрии;
• Особо эффективно использование РЕЙС-305 в электротехнических кабельных лабораториях;
• Эксплуатация линий электропередачи промышленных предприятий и учреждений, железных дорог, нефтепроводов, электростанций, судов и самолетов;
• Паспортизация кабельных линий;
• Диагностика состояния кабельных линий, в том числе посредством определения "мерцающих" повреждений;
• Эксплуатация различных кабельных линий во всех отраслях народного хозяйства;
• Производство и торговля кабелями.

Отличительные особенности цифрового рефлектометра РЕЙС-305:

• Три прибора в одном корпусе: мощный импульсный рефлектометр, измеритель расстояния до места дефекта кабеля методом колебательного разряда, измеритель по импульсно-дуговому методу.
• Низкая инструментальная погрешность измерения - не более 0,2%.
• Особое удобство и простота применения за счет возможности простого перехода от одного метода измерения к другому и за счет прямого (без меню) управления всеми основными параметрами прибора.
• Высокая разрешающая способность за счет специальной формы зондирующего импульса.
• Возможность измерения "мерцающих" повреждений.
• Наглядность измерений за счет отображения рефлектограмм, режимов измерения, измеренных параметров, комментариев и подсказок оператору на большом ЖК-экране (115х90 мм) с высоким разрешением (320х240 точек) и подсветкой.
• Возможность регулировки яркости и контрастности изображения.
• Отведение большей части экрана под отображение рефлектограмм и тонкий луч обеспечивают особое удобство при анализе рефлектограмм.
• Три входа для одновременного подключения трех линий (трех жил кабеля).
• Наличие встроенных часов позволяет не только постоянно индицировать текущее время, но и запоминать в памяти точное время записи рефлектограмм.
• Возможность работы при недостаточной освещенности.
• Выход на компьютер.
• Питание: от встроенных аккумуляторов, промышленной сети 85...265 В частотой 47...63 Гц или бортовой сети автомобиля 11...15 В.
• Небольшое энергопотребление, наличие режима энергосбережения.
• Наличие индикации заряда аккумуляторов позволяет выполнить их своевременную подзарядку.
• Высокая надежность, прочный пластмассовый корпус.
• Широкий диапазон рабочих температур –10…+50 °С.
• Удобная складывающаяся ручка для переноски. Специальные складывающиеся ножки обеспечивают удобство работы с прибором в горизонтальном, вертикальном и наклонном положениях.
• Небольшой вес 2 кг.

Используемые методы измерения цифрового рефлектометра РЕЙС-305:

Метод импульсной рефлектометрии
Позволяет надежно и точно определить длину линии, расстояние до мест короткого замыкания, обрыва, низкоомной утечки и продольного увеличения сопротивления (например, в местах скрутки жил и.т.п.).

Метод колебательного разряда

При методе колебательного разряда производится воздействие на поврежденную силовую кабельную линию от специального генератора высоковольтных импульсов или от источника высокого напряжения.
В момент пробоя кабельной линии в слабом месте изоляции возникает волновой процесс, который распространяется по кабельной линии и фиксируется прибором РЕЙС-305.

Импульсно-дуговой метод (метод кратковременной дуги)

Этот метод не вызывает прожиг изоляции и предназначен для определения повреждений в силовых кабельных линиях с пластмассовой изоляцией. Можно рекомендовать этот метод и для контрольных кабелей.
Этот метод ранее в отечественной технике использовался только в измерительном комплексе на основе прибора РЕЙС-205.

Импульсно-дуговой метод позволяет определить сложные (высокоомные) повреждения в кабельных линиях без использования прожига изоляции.

Особенности рефлектометра РЕЙС-305:

Управление и анализ характеристик мощным встроенным микропроцессором

Управлением всем процессом измерения (считывание рефлектограмм и импульсных характеристик, сравнение, вычитание, отстройка от помех, контроль за напряжением питания, запоминание, вывод информации на экран и т.п.) и обработкой информации занимается мощный встроенный микропроцессор.

Простота выбора метода измерения и управления прибором

Наличие специальных кнопок позволяют перейти к нужному методу измерения одним нажатием соответствующей кнопки. Кроме того, в рефлектометре РЕЙС-305, как и в РЕЙС-105М реализована идея прямого управления основными параметрами. Поэтому практически все основные измерения можно выполнять прибором не вызывая меню, что существенно упрощает и значительно ускоряет проведение измерений.

Режим энергосбережения

При отсутствии в течение 5 минут команд от оператора (отсутствии нажатия кнопок) прибор переходит к режиму энергосбережения, о чем свидетельствуют подаваемые прибором короткие звуковые сигналы. Если в течение последующих 30 секунд оператор не нажмет одну из кнопок, то прибор автоматически выключится.

Прибор автоматически выключается также при разряде аккумуляторов до минимально-допустимого значения. Это обеспечивает эксплуатацию аккумуляторов максимально-возможное время.

При автоматическом выключении питания прибор сохраняет в энергонезависимой памяти режим работы и все параметры, при которых производилось измерение.

Это позволяет при последующем включении прибора сразу войти в прежний режим.

Два режима управления длительностью зондирующего импульса

В рефлектометре РЕЙС-305 обеспечивается два режима управления длительностью зондирующего импульса: зависимый, при котором длительность автоматически изменяется пропорционально диапазону расстояний, и независимый, при котором длительность не зависит от диапазона.

Зависимый режим управления обеспечивает максимальную простоту пользования прибором, так как при переключении диапазона измерения расстояния оператору не нужно следить за длительностью зондирующего импульса - она изменяется пропорционально установленному диапазону.

Независимый режим управления позволяет при подробном исследовании места повреждения в зависимости от типа измеряемой кабельной линии и ее свойств выбирать оптимальную длительность зондирующего импульса, при которой, с одной стороны, обеспечивается требуемое перекрываемое затухание, а с другой стороны, достигается необходимая разрешающая способность рефлектометра.
