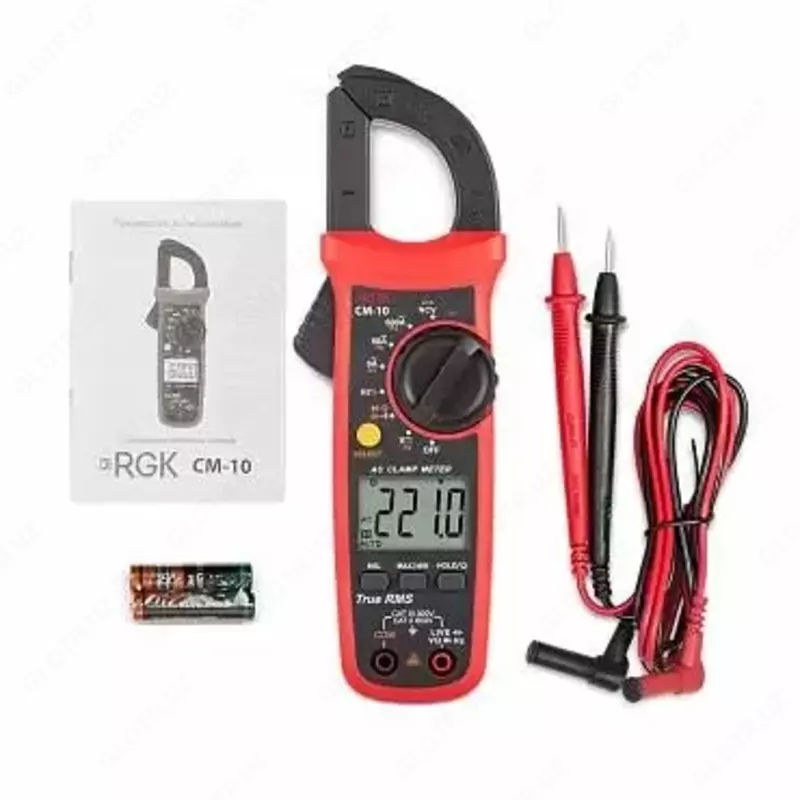

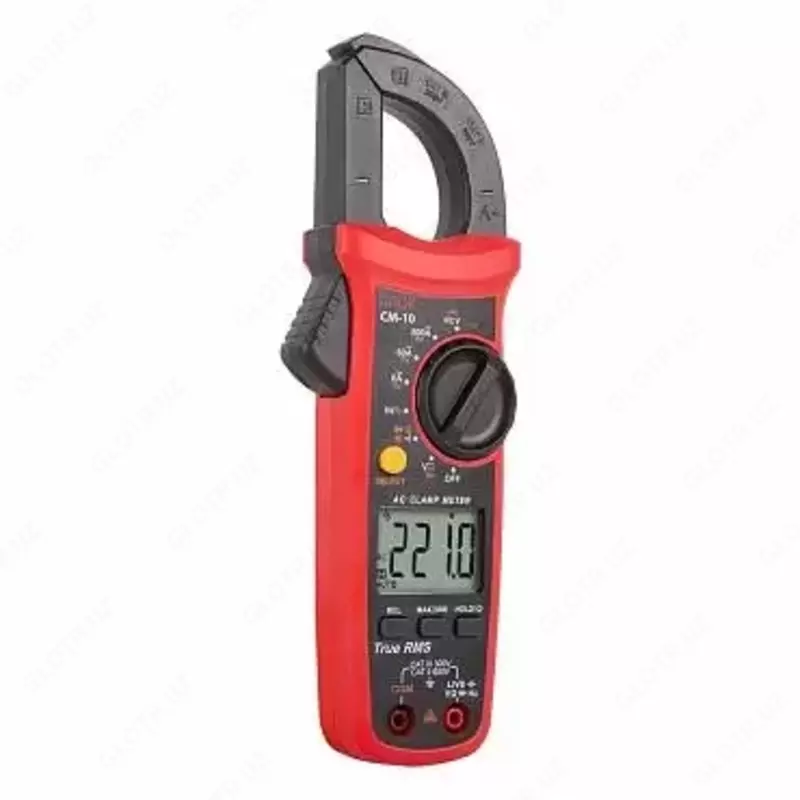

RGK CM-10 - токовые клещи

Характеристики RGK CM-10

Параметры измерения силы переменного тока
Пределы измерений, А	Частота, Гц	Разрешение (единица младшего разряда (е.м.р.)), А	Пределы допускаемой основной абсолютной погрешности измерений, А
6,000	от 50 до 100	0,001	±(0,04*I+10 е.м.р.)
60,00		0,01	±(0,02*I+10 е.м.р.)
600,0		0,1
Примечание – I - измеренное значение силы переменного тока, А
Параметры измерения напряжения переменного тока
Пределы измерений, В	Частота, Гц	Разрешение (единица младшего разряда (е.м.р.)), В	Пределы допускае-мой основной абсо-лютной погрешности измерений, В
6,000	от 45 до 400	0,001	±(0,01*U+5 е.м.р.)
60,00		0,01	±(0,008*U+5 е.м.р.)
600,0		0,1
Примечание – U - измеренное значение напряжения переменного тока, В

Параметры измерения напряжения постоянного тока
Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой основ-ной абсолютной погрешности измерений, мВ, В
600,0 мВ	0,1 мВ	±(0,007*U+3 е.м.р.)
6,000 В	0,001 В	±(0,005*U+2 е.м.р.)
60,00 В	0,01 В	±(0,007*U+3 е.м.р.)
600,0 В	0,1 В
Примечание – U - измеренное значение напряжения постоянного тока, мВ, В
Параметры измерения частоты
Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой основной абсолютной погрешности изме-рений, Гц, кГц, МГц
60,00 Гц	0,01 Гц	±(0,001*F+4 е.м.р.)
600,0 Гц	0,1 Гц
6,000 кГц	0,001 кГц
60,00 кГц	0,01 кГц
600,0 кГц	0,1 кГц
10,00 МГц	0,01 МГц
Примечания: F – измеренное значение частоты, Гц, кГц, МГц;Нижний предел измерений – 10 Гц
Параметры измерения электрического сопротивления постоянному току
Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой основ-ной абсолютной погрешности измерений, Ом, кОм, МОм
600,0 Ом	0,1 Ом	±(0,01*R+2 е.м.р.)
6,000 кОм	0,001 кОм	±(0,008*R+2 е.м.р.)
60,00 кОм	0,01 кОм
600,0 кОм	0,1 кОм
6,000 МОм	0,001 МОм	±(0,02*R+5 е.м.р.)
60,00 МОм	0,01 МОм
Примечание – R - измеренное значение электрического сопротивления по-стоянному току, Ом, кОм, МОм
Параметры измерения электрической емкости
Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ
6,000 нФ	0,001 нФ	±(0,04*C+10 е.м.р.)
60,00 нФ	0,01 нФ
600,0 нФ	0,1 нФ
6,000 мкФ	0,001 мкФ	±(0,04*C+5 е.м.р.)
60,00 мкФ	0,01 мкФ
600,0 мкФ	0,1 мкФ
6,000 мФ	0,001 мФ	±0,1*C
60,00 мФ	0,01 мФ
Примечание – C - измеренное значение электрической ёмкости, нФ, мкФ, мФ

Температурные коэффициенты
Модификация	Температурный коэффициент/°С
RGK CM-10	0,1
Общие характеристики
Наименование характеристики	Значение
Разрядность дисплея	6000
Отображение полярности	автоматическая
Защита от перегрузки	600 В RMS
Индикация перегрузки	"OL" или "-OL"
Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей	дополнительная погрешность ± 1,0%
Диаметр захвата, мм	28
Рабочая высота над уровнем моря, м	до 2000
Класс защиты от перенапряжения	САТ II 600 В
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от 0 до +50 80 при температуре от 0 до +30 °С 75 при температуре св. +30 до +40 °С 45 при температуре св. +40 до +50 °С
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от +18 до +28 от 30 до 80
Температура хранения, °С Влажность хранения, %	от -20 до +60 до 80
Степень загрязнения	2
Питание	2 батарейки ААА, 1,5 В
Параметры электрического питания: - напряжение постоянного тока, В	3
Габаритные размеры (длина x ширина x высота)	215 x 73 x 37 мм
Масса, (без батарей)	0,226 кг
