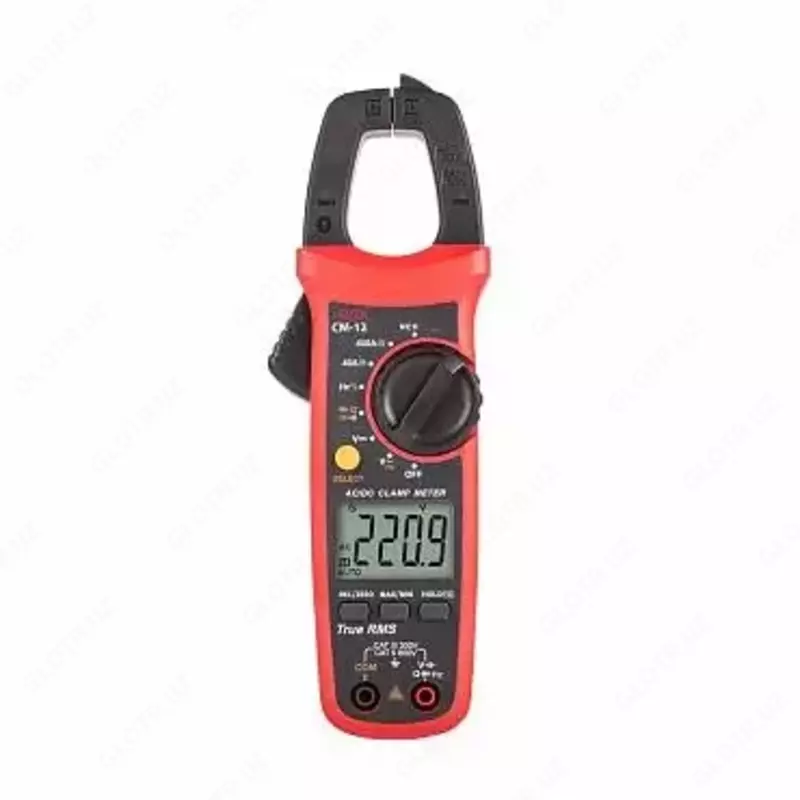

RGK CM-12 - токовые клещи

Характеристики RGK CM-12

Параметры измерения силы постоянного тока
Пределы измерений, А	Разрешение (единица младшего разряда(е.м.р.)), А	Пределы допускаемой основной абсолютной погрешности измерений, А
40,00	0,01	±(0,02*I+5 е.м.р.)
400,0	0,1
Примечание – I - измеренное значение силы постоянного тока, А

Параметры измерения силы переменного тока
Пределы измерений, А	Частота, Гц	Разрешение (единица младшего разряда(е.м.р.)), А	Пределы допускаемой основной абсолютной погрешности измерений, А
40,00	от 45 до 400	0,01	±(0,02*I+5 е.м.р.)
400,0		0,1
Примечание – I - измеренное значение силы переменного тока, А

Параметры измерения напряжения постоянного тока
Пределы измерений	Разрешение (единица младшего разряда(е.м.р.)), А	Пределы допускаемой основной абсолютной погрешности измерений, мВ, В
400,0 мВ	0,1 мВ	±(0,007*U+3 е.м.р.)
4,000 В	0,001 В	±(0,005*U+2 е.м.р.)
40,00 В	0,01 В
400,0 В	0,1 В
600 В	1 В
Примечание – U - измеренное значение напряжения постоянного тока, мВ, В

Параметры измерения напряжения переменного тока
Пределы измерений, В	Частота, Гц	Разрешение (единица младшего разряда(е.м.р.)), В	Пределы допускаемой основной абсолютной погрешности измерений, В
4,000	от 45 до 400	0,001	±(0,01*U+5 е.м.р.)
40,00		0,01	±(0,008*U+5 е.м.р.)
400,0		0,1
600		1
Примечание – U - измеренное значение напряжения переменного тока, В

Параметры измерения электрического сопротивления постоянному току
Пределы измерений	Разрешение (единица младшего разряда(е.м.р.))	Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм
400,0 Ом	0,1 Ом	±(0,01*R+2 е.м.р.)
4,000 кОм	0,001 кОм	±(0,008*R+2 е.м.р.)
40,00 кОм	0,01 кОм
400,0 кОм	0,1 кОм
4,000 МОм	0,001 МОм	±(0,025*R+5 е.м.р.)
40,00 МОм	0,01 МОм
Примечание – R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм
Параметры измерения электрической емкости
Пределы измерений	Разрешение (единица младшего разряда(е.м.р.))	Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ
40,00 нФ	0,01 нФ	±(0,04*C+5 е.м.р.)
400,0 нФ	0,1 нФ
4,000 мкФ	0,001 мкФ
40,00 мкФ	0,01 мкФ
400,0 мкФ	0,1 мкФ
4,000 мФ	0,001 мФ	±0,1*C
40,00 мФ	0,01 мФ
Примечание – C - измеренное значение электрической емкости, нФ, мкФ, мФ
Параметры измерения частоты
Пределы измерений	Разрешение (единица младшего разряда(е.м.р.))	Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц
40,00 Гц	0,01 Гц	±(0,001*F+4 е.м.р.)
400,0 Гц	0,1 Гц
4,000 кГц	0,001 кГц
40,00 кГц	0,01 кГц	±(0,001*F+4 е.м.р.)
400,0 кГц	0,1 кГц
10,00 МГц	0,01 МГц
Примечания - F – измеренное значение частоты, Гц, кГц, МГц; Нижний предел измерений – 10 Гц

Температурные коэффициенты
Модификация	Температурный коэффициент/°С
RGK CM-12	0,1
Общие характеристики
Наименование характеристики	Значение
Разрядность дисплея	4000
Отображение полярности	автоматическая
Защита от перегрузки	600 В RMS
Индикация перегрузки	"OL" или "-OL"
Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей	дополнительная погрешность ± 1,0%
Диаметр захвата, мм	28
Рабочая высота над уровнем моря, м	до 2000
Класс защиты от перенапряжения	САТ II 600 В
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от 0 до +50 80 при температуре от 0 до +30 °С 75 при температуре св. +30 до +40 °С 45 при температуре св. +40 до +50 °С
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от +18 до +28 от 30 до 80
Температура хранения, °С Влажность хранения, %	от -20 до +60 до 80
Степень загрязнения	2
Питание	2 батарейки ААА, 1,5 В
Параметры электрического питания: - напряжение постоянного тока, В	3
Габаритные размеры,(длина×ширина×высота)	215 x 73 x 37 мм
Масса, (без батарей)	0,215 кг
