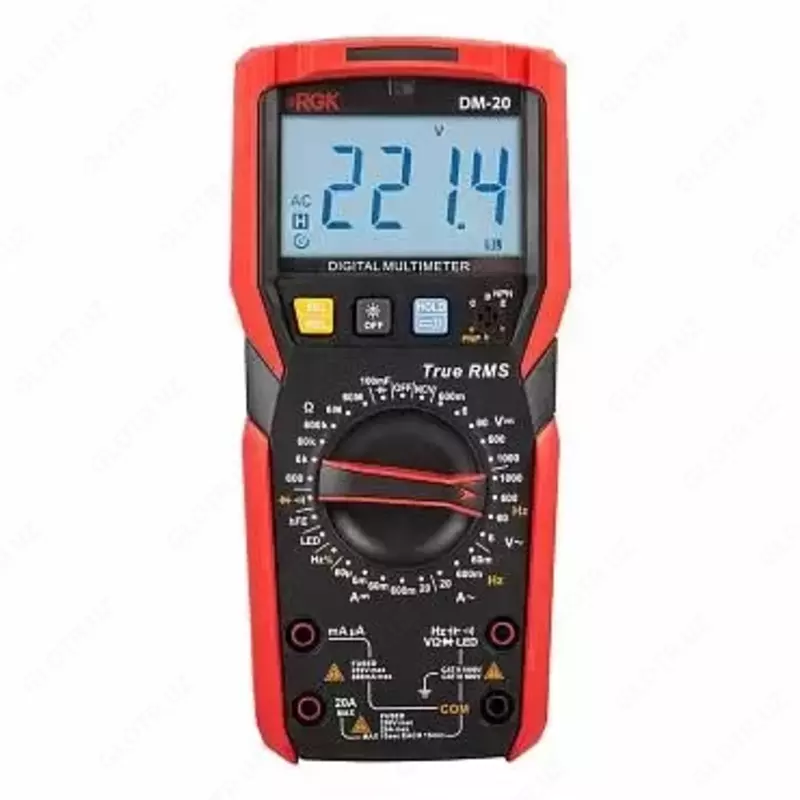

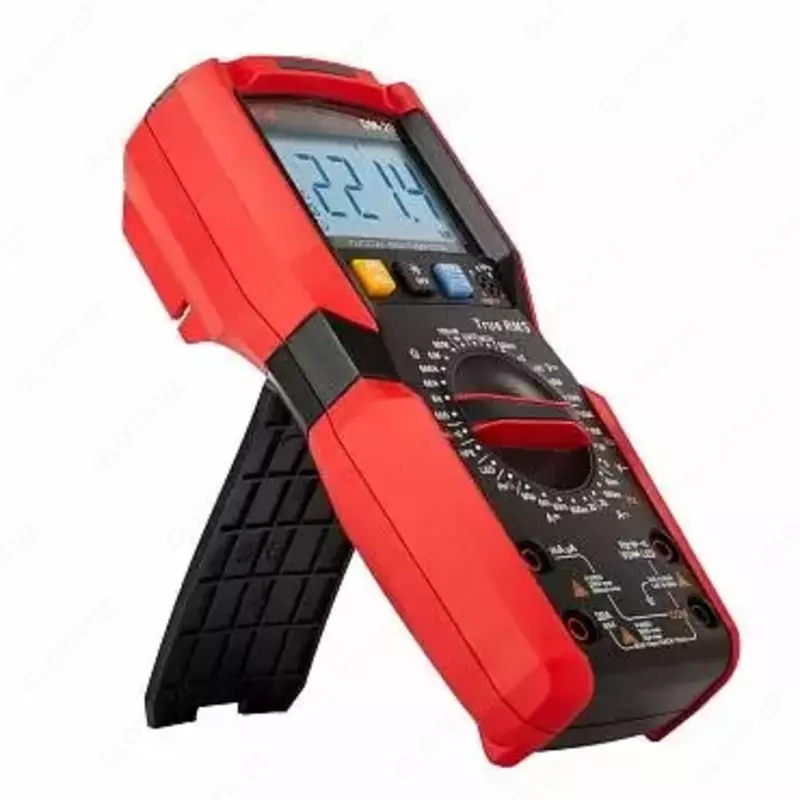

RGK DM-20 - мультиметр

Характеристики RGK DM-20

Параметры измерения напряжения постоянного тока
Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой основной абсолютной погрешности измерений, мВ, В
600,0 мВ	0,1 мВ	±(0,005*U+4 е.м.р.)
6,000 В	0,001 В	±(0,007*U+5 е.м.р.)
60,00 В	0,01 В	±(0,007*U+3 е.м.р.)
600,0 В	0,1 В
1000 В	1 В	±(0,007*U+3 е.м.р.)
Примечание – U - измеренное значение напряжения постоянного тока, мВ, В

Параметры измерения напряжения переменного тока
Пределы измерений, В	Частота, Гц	Разрешение (единица младшего разряда (е.м.р.)), В	Пределы допускаемой основной абсолютной погрешности измерений, мВ
6,000	от 45 до 400	0,001	±(0,008*U+5 е.м.р.)
60,00		0,01
600,00		0,1
1000		1	±(0,01*U+10 е.м.р.)
6,000	св. 400 до 1000	0,001	±(0,01*U+8 е.м.р.)
60,00		0,01	±(0,015*U+8 е.м.р.)
600,00		0,1
1000		1	±(0,018*U+12 е.м.р.)
Примечание – U - измеренное значение напряжения переменного тока, В

Параметры измерения электрического сопротивления постоянному току
Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм
600,0 Ом	0,1 Ом	±(0,008*R+5 е.м.р.)
6,000 кОм	0,001 кОм	±(0,008*R+3 е.м.р.)
60,00 кОм	0,01 кОм
600,0 кОм	0,1 кОм
6,000 МОм	0,001 МОм	±(0,015*R+5 е.м.р.)
60,00 МОм	0,01 МОм	±(0,015*R+25 е.м.р.)
Примечание – R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм
Параметры измерения электрической емкости
Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой основной абсолютной погрешности измерений, , нФ, мкФ, мФ
6,000 нФ	0,001 нФ	±(0,05*C+35 е.м.р.)
60,00 нФ	0,01 нФ	±(0,025*C+20 е.м.р.)
600,0 нФ	0,1 нФ
6,000 мкФ	0,001 мкФ
60,00 мкФ	0,01 мкФ
600,0 мкФ	0,1 мкФ
6,000 мФ	0,001 мФ	±(0,06*C+10 е.м.р.)
60,00 мФ	0,01 мФ	±0,1*C
100,0 мФ	0,1 мФ
Примечание – C - измеренное значение электрической емкости, нФ, мкФ, мФ
Параметры измерения силы постоянного тока
Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А
60,00 мкА	0,01 мкА	±(0,008*I+8 е.м.р.)
6,000 мА	0,001 мА
60,00 мА	0,01 мА
600,0 мА	0,1 мА
20,00 А	0,01 А	±(0,02*I+5 е.м.р.)
Примечание – I - измеренное значение силы постоянного тока, мкА, мА, А

Параметры измерения силы переменного тока
Пределы измерений	Частота, Гц	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой основной абсолютной погрешности измерений, мА, А
60,00 мА	от 45 до 400	0,01 мА	±(0,01*I+12 е.м.р.)
600,0 мА		0,1 мА	±(0,02*I+3 е.м.р.)
20,00 А		0,01 А	±(0,03*I+5 е.м.р.)
60,00 мА	св. 400 до 1000	0,01 мА	±(0,015*I+12 е.м.р.)
600,0 мА		0,1 мА	±(0,025*I+5 е.м.р.)
20,00 А		0,01 А	±(0,035*I+8 е.м.р.)
Примечание – I - измеренное значение силы переменного тока, мА, А

Параметры измерения частоты
Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц
60,00 Гц	0,01 Гц	±(0,001*F+4 е.м.р.)
600,0 Гц	0,1 Гц
6,000 кГц	0,001 кГц
60,00 кГц	0,01 кГц
600,0 кГц	0,1 кГц
10,00 МГц	0,01 МГц
Примечание – F – измеренное значение частоты, Гц, кГц, МГц; Нижний предел измерений – 10 Гц

Температурные коэффициенты
Модификация	Температурный коэффициент/°С
RGK DM-20	0,1
Основные технические характеристики
Наименование характеристики	Значение
Разрядность дисплея	6000
Максимальное напряжение между входами мультиметра и землей	1000 В (среднеквадратичное значение)
Индикация перегрузки	OL
Защита на входе мкА/мА	предохранитель F1: 630 мА, 250 В, (Ø5х20 мм)
Защита на входе 20 А	предохранитель F2: 20 А, 250 В, (Ø5х20 мм)
Выбор диапазона	ручной
Отображение полярности	автоматическая индикация
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от +18 до +28 от 30 до 80
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от 0 до +40 75 при температуре от 0 до +30 °С 50 при температуре св. +30 до +40 °С
Температура хранения Влажность хранения	-20°С до +50°С до 80%
Рабочая высота над уровнем моря	до 2000 м
Соответствие категории измерений	САТ III 600 B, САT II 1000 B
Питание	4 батареи ААА х 1,5 В
Параметры электрического питания: - напряжение постоянного тока	6 В
Габаритные размеры (длина х ширина х высота)	190 х 89 х 53 мм
Масса (без батарей)	0,320 кг
