RGK DM-40 ning xarakteristikalari

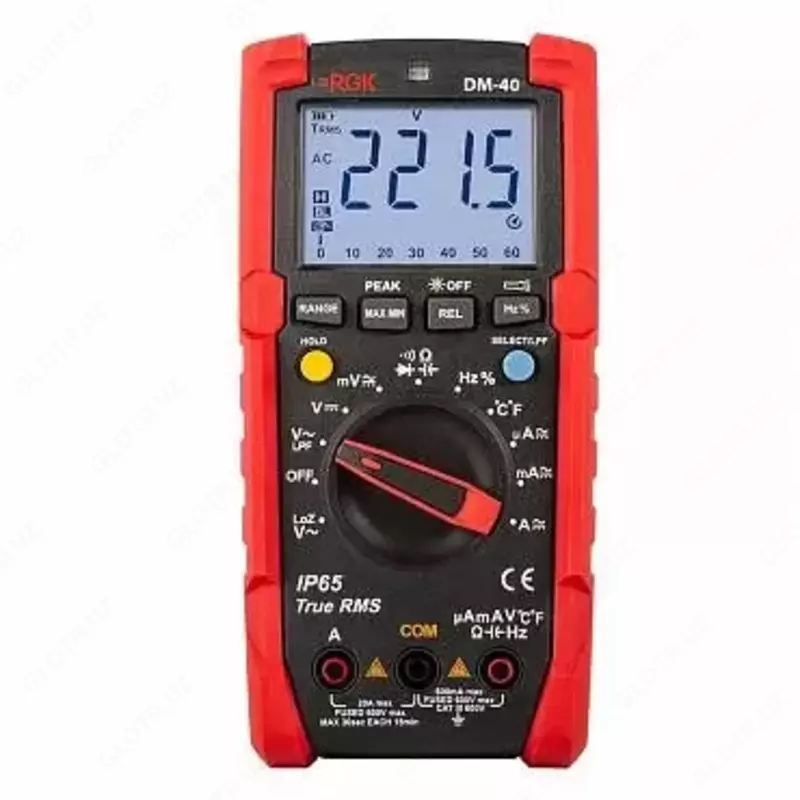

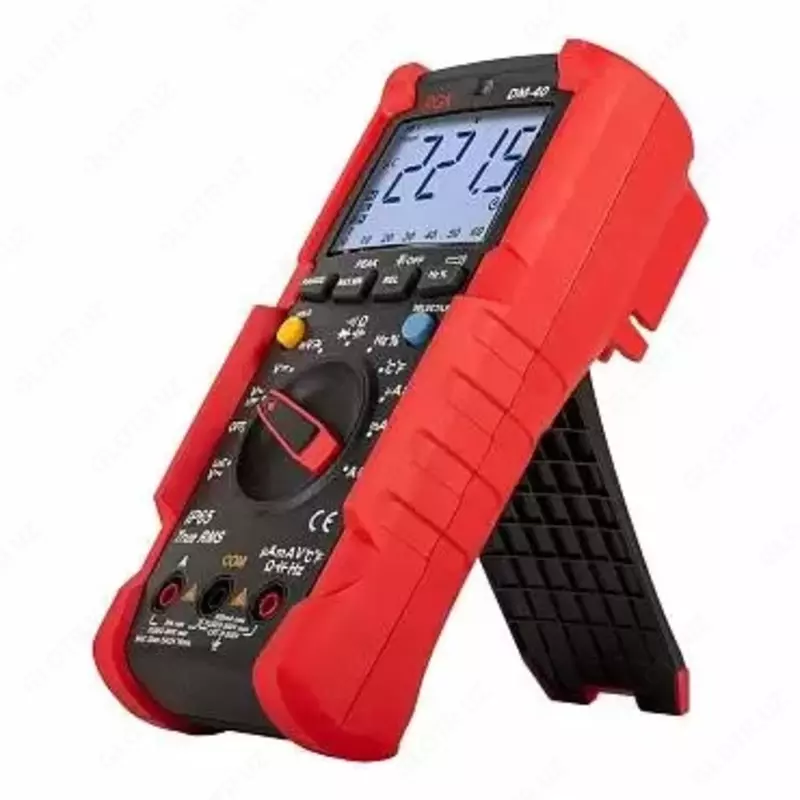

RGK DM-40
DC kuchlanishni o'lchash parametrlari
O'lchov chegaralari Ruxsat (eng kam ahamiyatli raqam birliklari (l.m.d.)) Ruxsat etilgan asosiy mutlaq o'lchash xatosi chegaralari, mV, V
600,0 mV 0,1 mV ±(0,007*U+3 dm.s.)
6,000 V 0,001 V ±(0,005*U+3 d.m.r.)
60,00 V 0,01 V ±(0,007*U+3 dgt)
600,0 V 0,1 V
Eslatma - U doimiy kuchlanishning o'lchangan qiymati, mV, V
AC kuchlanishni o'lchash parametrlari
O'lchov chegaralari Chastota, Hz Ruxsat (eng kam ahamiyatli raqam birliklari (l.m.d.)), V Ruxsat etilgan asosiy mutlaq o'lchov xatosi chegaralari, mV, V
600,0 mV 40 dan 400 gacha 0,1 mV ±(0,01*U+4 d.m.r.)
6,000 V 0,001 V ±(0,007*U+3 dgt)
60,00 V 0,01 V ±(0,01*U+3 d.m.r.)
600,0 V 0,1 V
600,0 V 1) 0,1 V ±(0,02*U+5 dgt)
600,0 V 2) 40 dan 200 gacha 0,1 V
Eslatma - U - o'zgaruvchan tok kuchlanishining o'lchangan qiymati, mV, V; 1) - past empedans o'lchash rejimida (LoZ); 2) - past o'tkazuvchan filtr (LPF) bilan o'lchash rejimida
DC elektr qarshiligini o'lchash parametrlari
O'lchov chegaralari Ruxsat (eng kam ahamiyatli raqam birliklari (l.m.d.)) Ruxsat etilgan asosiy mutlaq o'lchov xatosi chegaralari, Ohm, kOm, MOhm
600,0 Ohm 0,1 Ohm ±(0,01*R+2 d.m.r.)
6,000 kOm 0,001 kOm ±(0,008*R+2 d.m.r.)
60,00 kOm 0,01 kOm
600,0 kOm 0,1 kOm
6,000 MOhm 0,001 MOhm ±(0,012*R+3 d.m.s.)
60,00 MOhm 0,01 MOhm ±(0,025*R+5 dgt)
Eslatma - R - to'g'ridan-to'g'ri oqimga elektr qarshiligining o'lchangan qiymati, Ohm, kOm, MOhm
Elektr sig'imini o'lchash parametrlari
O'lchov chegaralari Ruxsat (eng kam ahamiyatli raqam birliklari (l.s.d.)) Ruxsat etilgan asosiy mutlaq o'lchov xatosi chegaralari, nF, mF, mF
6,000 nF 0,001 nF ±(0,04*C+8 dgt)
60,00 nF 0,01 nF ±(0,03*C+5 dgt)
600,0 nF 0,1 nF
6.000 µF 0.001 µF
60,00 µF 0,01 µF
600,0 µF 0,1 µF
6,000 mF 0,001 mF ±0,01*C
60,00 mF 0,01 mF
Eslatma - C - elektr sig'imning o'lchangan qiymati, nF, mF, mF
Chastotani o'lchash parametrlari
O'lchov chegaralari Ruxsat (eng kam ahamiyatli raqam birliklari (l.m.d.)) Ruxsat etilgan asosiy mutlaq o'lchov xatosi chegaralari, Hz, kHz, MHz
60,00 Gts 0,01 Gts ±(0,001*F+4 dgt)
600,0 Gts 0,1 Gts
6,000 kHz 0,001 kHz
60,00 kHz 0,01 kHz
600,0 kHz 0,1 kHz
1,000 MGts 0,001 MGts
Eslatma - F - o'lchangan chastota qiymati, Hz, kHz, MHz; Pastki o'lchov chegarasi - 10 Hz
GOST R 8.585-2001 (K tipidagi termojuft) bo'yicha termoelektrik konvertorlar (termojuftlar) yordamida haroratni o'lchash parametrlari
O'lchov chegaralari, °C Ruxsat (eng kam ahamiyatli raqam birliklari (l.m.d.)), °C Ruxsat etilgan asosiy mutlaq o'lchov xatosi chegaralari, °C
–20 dan +400 gacha 0,1/1 ±(0,01*T+2)
Eslatma - T - o'lchangan harorat qiymati, °C; Xato ishlatiladigan termojuftning xatosini hisobga olmasdan standartlashtiriladi.
DC tokni o'lchash parametrlari
O'lchov chegaralari Ruxsat (eng kam ahamiyatli raqam birliklari (l.m.d.)) Ruxsat etilgan asosiy mutlaq o'lchov xatosi chegaralari, mA, mA, A
600,0 mkA 0,1 mA ±(0,008*I+3 dgt)
6000 mkA 1 mkA
60,00 mA 0,01 mA
600,0 mA 0,1 mA
6,000 A 0,001 A ±(0,01*I+3 d.m.r.)
20,00 A 0,01 A ±(0,012*I+5 d.m.r.)
Eslatma - I - to'g'ridan-to'g'ri oqimning o'lchangan qiymati, µA, mA, A
AC oqimini o'lchash parametrlari
O'lchov chegaralari Chastota, Hz Ruxsat (eng kam muhim raqam birliklari (l.s.d.)) Ruxsat etilgan asosiy mutlaq o'lchov xatosi chegaralari, mA, mA, A
600,0 mA 40 dan 400 gacha 0,1 mA ±(0,01*I+3 d.m.r.)
6000 mkA 1 mkA
60,00 mA 0,01 mA
600,0 mA 0,1 mA
6,000 A 0,001 A ±(0,012*I+3 d.m.r.)
20,00 A 0,01 A ±(0,015*I+5 d.m.r.)
Eslatma - I - o'zgaruvchan tokning o'lchangan qiymati, µA, mA, A
Harorat koeffitsientlari
O'zgartirish harorat koeffitsienti / ° S
RGK DM-40 0,1
Asosiy texnik xususiyatlar
Xarakterli nom Qiymat
Displey o'lchamlari 6000
Multimetr kirishlari va tuproq orasidagi maksimal kuchlanish 600 V (haqiqiy RMS)
Haddan tashqari yuk belgisi OL
Haddan tashqari yuk himoyasi PTC termistori, 600V
Kirish himoyasi µA/mA sug‘urta FF 600 mA, 600 V, (Ø6x32 mm)
Kirish himoyasi 20 A sug'urta FF 11 A H, 1000 V, (Ø10x38 mm)
Avtomatik/qo'lda diapazonni tanlash
Polarit displeyning avtomatik ko'rsatkichi
Oddiy o'lchash shartlari:
- atrofdagi havo harorati, °C
- havoning nisbiy namligi, % +18 dan +28 gacha
30 dan 80 gacha
O'lchovlarning ishlash shartlari:
- atrofdagi havo harorati, °C
- havoning nisbiy namligi, % 0 dan +40 gacha
0 dan +30 ° C gacha bo'lgan haroratlarda 75
50 dan yuqori haroratda +30 dan +40 ° S gacha
Saqlash harorati
Saqlash namligi -20°S dan +50°S gacha
80% gacha
Himoya klassi IP65
Ta'sirga chidamlilik 2 metr balandlikdan tushishga bardosh beradi
Dengiz sathidan 2000 m gacha ish balandligi
CAT III 600 V o'lchov toifasiga muvofiqligi
Elektr ta'minoti parametrlari:
- doimiy kuchlanish 9 V
Quvvat manbai 1 akkumulyator, 9 V
Umumiy o'lchamlar (uzunlik x kenglik x balandlik) 180 x 87 x 59 mm
Og'irligi (batareyalarsiz) 0,394 kg
