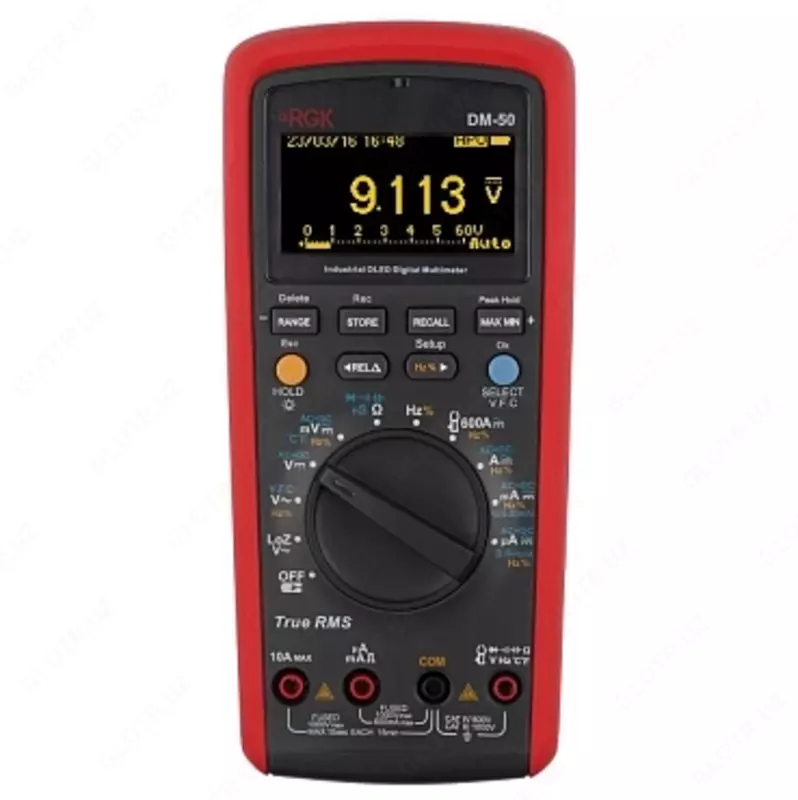

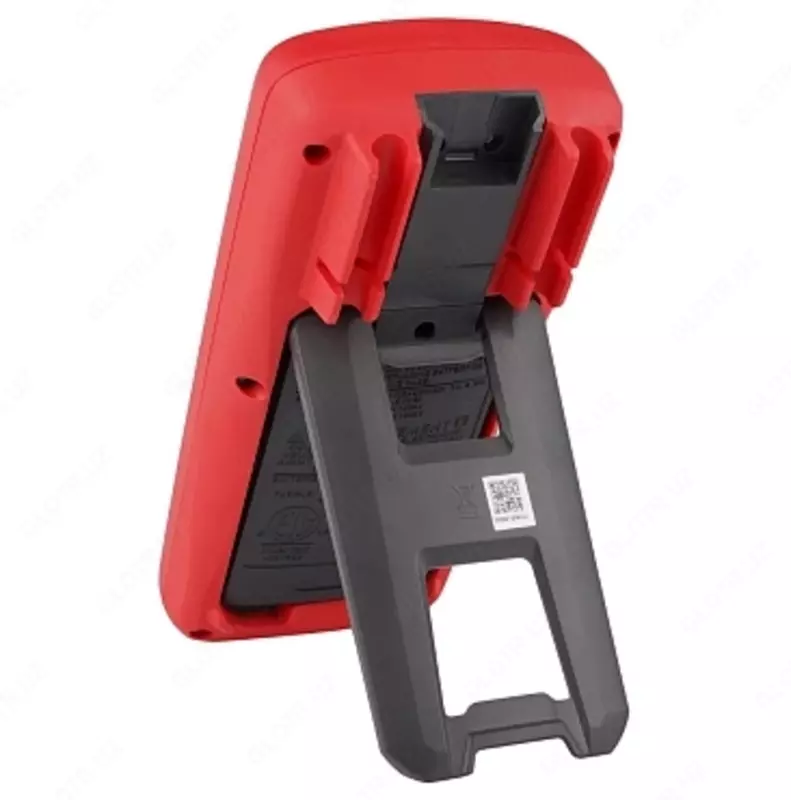

RGK DM-50 - мультиметр

Характеристики RGK DM-50

Параметры измерения напряжения постоянного тока
Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой основной абсолютной погрешности, мВ, В
		Постоянное напряжение	AC+DC
			45Гц-1кГц	>1кГц-10кГц
600,00 мВ	0,01 мВ	±(0,00025*U+5 е.м.р)	±(0,012*U+40 е.м.р)	±(0,06*U+40 е.м.р)
6,0000 В	0,1 мВ
60,000 В	1 мВ
600,00 В	10 мВ	± (0,0003*U+5 е.м.р)	не нормируется
1000 В	100 мВ	± (0,0003*U+5 е.м.р)
Примечание – U - измеренное значение напряжения постоянного тока, мВ, В

Параметры измерения напряжения постоянного тока
Пределы измерений	Разрешение (единица младшего разряд/а (е.м.р.))	Пределы допускаемой основной абсолютной погрешности измерений
		Диапазон частот
		45 Гц- 1кГц	>1кГц-10кГц	>10кГц-20кГц	>20кГц-100 кГц
600,00 мВ	0,01 мВ	±(0,004*U+40 е.м.р)	±(0,05*U+40 е.м.р)	±(0,055*U+40 е.м.р)	±(0,08*U+40 е.м.р)
6,0000 В	0,1 мВ		±(0,012*U+40 е.м.р)	±(0,03*U+40 е.м.р)	±(0,08*U+40 е.м.р)
60,000 В	1 мВ		±(0,012*U+40 е.м.р)	±(0,03*U+40 е.м.р)	±(0,06*U+40 е.м.р)
600,00 В	10 мВ		±(0,03*U+40 е.м.р)	Не нормируется
1000 В	100 мВ	±(0,006*U+40 е.м.р)	±(0,035*U+40 е.м.р)
Loz/1000 В	0,1 В	±(0,02*U+40 е.м.р)		Не нормируется
V.F.C. 600В/1000В	0,01 В/0,1 В	±(0,04*U+10 е.м.р) частота 45 Гц - 400 Гц			не нормируется
Примечание – U - измеренное значение напряжения постоянного тока, мВ, В

Параметры измерения силы постоянного тока
Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой основной абсолютной погрешности измерений, мкА,мА
		Постоянный ток	AC+DC
			45Гц-1кГц	>1кГц-10кГц
600,00 мкА	0,01 мкА	±(0,0025*I+20 е.м.р)	± (0,015*I+20 е.м.р)	± (0,02*I+40 е.м.р)
6000,0 мкА	0,1 мкА	±(0,0025*I+2 е.м.р)	±(0,015*I+20 е.м.р)	± (0,02*I+40 е.м.р)
60,000 мА	1 мкА	± (0,0015*I+10 е.м.р)	±(0,015*I+20 е.м.р)	± (0,02*I+40 е.м.р)
600,00 мА	10 мкА	± (0,0015*I+10 е.м.р)	±(0,015*I+20 е.м.р)	±(0,03*I+40 е.м.р)
6,0000 А	100 мкА	± (0,005*I+10е.м.р)	±(0,02*I+20 е.м.р)	±(0,06*I+40 е.м.р)
10,000 А	1 мА	±(0,005*I+2е.м.р)	±(0,015*I+10 е.м.р)	±(0,05*I+10 е.м.р)
%(4-20 мА)	0,01%	±(0,005*I+2 е.м.р)
Примечание – I - измеренное значение силы постоянного тока , мкА, мА, А
Параметры измерения силы переменного тока
Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой основной абсолютной погрешности измерений, мкА,мА
		45 Гц – 1 кГц	>1 кГц – 5 кГц	>5 кГц – 10 кГц
600,00 мкА	0,01 мкА	±(0,0075*I+ 20 е.м.р)	±(0,012*I + 40 е.м.р)	±(0,012*I + 40 е.м.р)
6,000 мА	0,1 мкА
60,00 мА	1 мкА
600,0 мА	10 мкА		±(0,015*I + 10 е.м.р)	±(0,015*I + 10 е.м.р)
6,000 А	100 мкА	±(0,015*I + 20 е.м.р)	±(0,06*I+40 е.м.р)	не нормируется
10,00 А	1 мА	±(0,015*I + 5 е.м.р)	±(0,05*I+10 е.м.р)
Примечание – I - измеренное значение силы переменного тока, мкА, мА, А

Параметры измерения электрического сопротивления постоянному току и проводимости
Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой основной абсолютной погрешности, Ом,кОм,МОм
600,00 Ом	0,01 Ом	±(0,0005*R+10 е.м.р)
6,0000 кОм	0,1 Ом	±(0,0005*R+2 е.м.р)
60,000 кОм	1 Ом	± (0,0005*R+2 е.м.р)
600,00 кОм	10 Ом	± (0,0005*R+2 е.м.р)
6,0000 МОм	100 Ом	± (0,0015*R+5 е.м.р)
60,000 МОм	1 кОм	±(0,03*R+2 е.м.р)
Примечание – R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм

Параметры измерения электрической емкости
Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ
6,000 нФ	1 пФ	±(0,03*С+30 е.м.р)
60,00 нФ	10 пФ	±(0,025*С+5 е.м.р)
600,0 нФ	100 пФ
6,000 мкФ	1 нФ
60,00 мкФ	10 нФ
600,0 мкФ	100 нФ	±0,1*С
6,000 мФ	1 мкФ
60,00 мФ	10 мкФ
Примечание – С - измеренное значение электрической емкости, нФ, мкФ, мФ
Параметры измерения частоты, коэффициента заполнения, периода C
Пределы измерений	Разрешение (единица младшего разряда (е.м.р.))	Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц
60,000 Гц – 10,000 MГц	0,001Гц – 0,001 МГц	±(0,0001*F + 5 е.м.р.)
Примечания: F – измеренное значение частоты Гц, кГц, МГц; Нижний предел измерения – 9,999 Гц.
Параметры измерения температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K)
Предел измерений, °С	Разрешение (единица младшего разряда (е.м.р.)), °С	Пределы допускаемой основной абсолютной погрешности измерений, °С 1)
от -40 до 0	0,1	±(0,02*T+30 е.м.р.)
св. 0 до +100		±(0,01*T+30 е.м.р.)
Примечания: Т - измеренное значение температуры, °С; 1) - погрешность нормирована без учета погрешности используемой термопары.

Температурные коэффициенты
Модификация	Температурный коэффициент/°С
DM-50	0,1
Основные технические характеристики
Наименование характеристики	Значение
Максимальное отображаемое значение	60000
Генератор импульсов прямоугольной формы	0,5 Гц - 4,8 кГц, с шагом 0,1 Гц
Максимальное напряжение между входами мультиметра и землей	1000 B (истинное среднеквадратичное значение)
Индикация перегрузки	OL
Защита на входе мкА/мА	предохранитель FF 800 мА H, 1000 B, (Ø6 x 32 мм)
Защита на входе 10 А	предохранитель F10A H, 1000 B, (Ø10 x 38 мм)
Выбор диапазона	автоматический/ручной
Отображение полярности	автоматическая индикация
Нормальные условия измерений: - температура окружающего воздуха - относительная влажность воздуха	от +18 до +28 °С 75 %
Рабочие условия измерений: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление	от 0 до +40 °С 75 % при температуре от 0 до +30 °С 50 % при температуре св. +30 до +40 °С от 84,0 до 106,7 кПа
Температура хранения Влажность хранения	от -10 до +50 °С до 80 %
Соответствие категории безопасности	САТ IV 600 В, САТ III 1000 В
Параметры электрического питания	встроенный литиевый аккумулятор 7,4 Вольт, 1800 мА/ч
Габаритные размеры	206 x 95 x 53
Масса	0,5 кг
