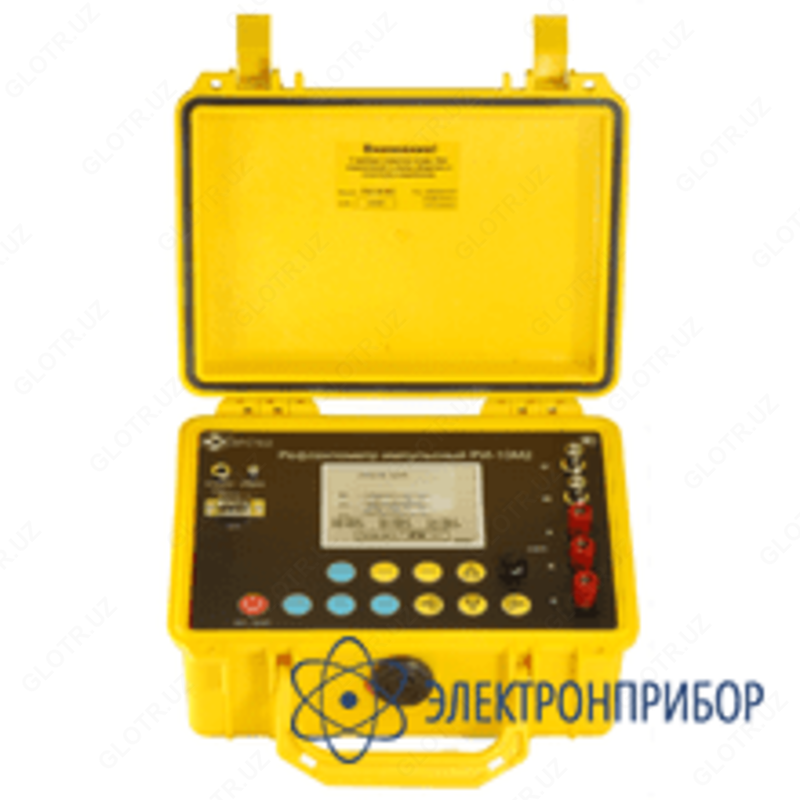

РИ-10М2 СТРИЖ — защищённый импульсный рефлектометр-мост

Назнаение защищённого импульсного рефлектометра-моста РИ-10М2 СТРИЖ:

Импульсный рефлектометр-мост РИ-10М2 СТРИЖ - прибор, сочетающий в одном корпусе функции импульсного рефлектометра и кабельного моста.

РИ-10М2 СТРИЖ – это одноканальный кабельный локатор с блоком мостовых измерений, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар), а также для измерения основных параметров кабельных линий мостовым методом. Прибор выполнен в защищённом – герметичном и ударопрочном корпусе.

Типы измерений, обеспечиваемые блоком рефлектометра:

• измерение длин кабелей;
• измерение расстояний до неоднородностей волнового сопротивления или повреждений;
• измерение коэффициента укорочения линии при известной ее длине;
• определение характера повреждений.

Типы измерений, обеспечиваемые блоком кабельного моста:

• измерение сопротивления шлейфа;
• измерение сопротивления изоляции;
• измерение электрической ёмкости;
• измерение напряжения постоянного и переменного тока;
• определение омической асимметрии жил;
• определение расстояния до места понижения сопротивления изоляции;
• определение расстояния до места обрыва жилы кабеля;
• определение расстояния до места короткого замыкания жил кабеля;
• измерение сопротивления изоляции под напряжением.

Область применения защищённого импульсного рефлектометра-моста РИ-10М2 СТРИЖ:

Импульсный рефлектометр-мост РИ-10М2 СТРИЖ применяется для контроля при производстве, складировании, прокладке и эксплуатации следующих типов кабельных линий:

• медножильные кабели связи (ТПП, МКС и прочее);
• кабели сигнализации и управления (СБПЗАВпШп и прочее);
• телевизионные и радиочастотные кабельные линии (РК-75 и прочее);
• компьютерные сети (СКС и прочее);
• воздушные кабельные линии;
• силовые кабели (АСБ, ВВГ, СИП и прочее);

Кабельный мост представляет собой универсальное измерительное устройство, включающее в себя комплекс схем, реализуемых на основе мостов постоянного тока и баллистического метода измерений. Используя предложенные схемы измерений, можно определить параметры кабеля (сопротивление шлейфа, сопротивление изоляции, омическую асимметрию, электрическую ѐмкость), а также рассчитать расстояние до места повреждения (обрыв, пониженное сопротивление изоляции, короткое замыкание). Микропроцессорная обработка позволяет автоматизировать выполнение вычислений, а также автоматически выбирает диапазон измерений.

Особенности защищённого импульсного рефлектометра-моста РИ-10М2 СТРИЖ:

• измерение симметричных и несемметричных кабелей;
• высокое разрешение по дальности: 0.5 м в диапазонах 125 м – 2,5 км; 2 м - 20 м в диапазонах 5 км – 50 км;
• возможность детального рассмотрения интересующего участка рефлектограммы в реальном масштабе времени;
• подавление асинхронных помех;
• цифровая индикация расстояния до любого участка рефлектограммы или между любыми участками рефлектограммы;
• энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения;
• режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти;
• сравнение с рефлектограммой из памяти прибора;
• встроенная таблица коэффициентов укорочения (для рефлектометра) на 200 значений, с возможностью ее пополнения;
• встроенная таблица характеристик кабеля (для моста);
• возможность обмена данными с ПК;
• все измерения мостовым методом сопровождаются пояснительными схемами на экране прибора;
• защищѐнное исполнение в герметично закрывающемся корпусе с повышенной механической прочностью (класс защиты IP67).
