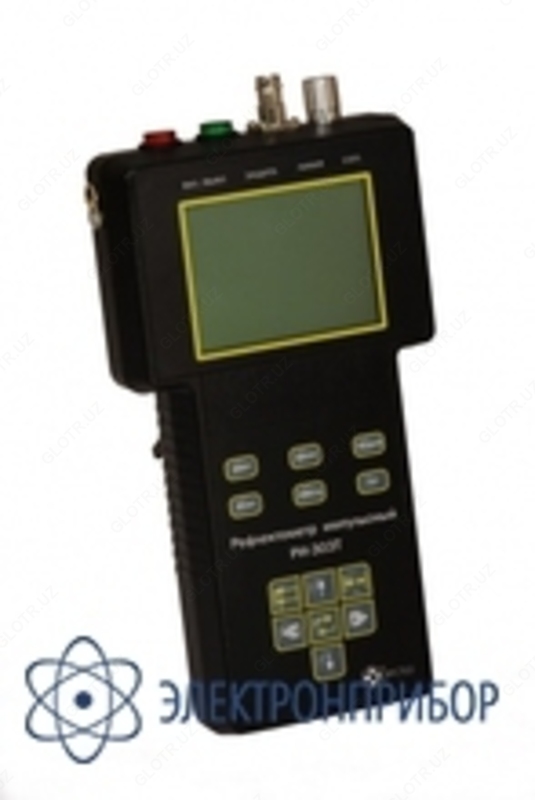

РИ-303ТМ СТРИЖ — компактный рефлектометр-тестер

Описание компактного рефлектометра-тестера РИ-303ТМ СТРИЖ:

РИ-303ТМ СТРИЖ​ - оптимальное решение для оперативного поиска неисправностей в кабельных сетях – предельно простой в управлении и дешевый рефлектометр, имеющий встроенную защиту от напряжения в кабеле.

РИ-303ТМ СТРИЖ имеет два существенных улучшения: добавлена возможность сохранения одной рефлектограммы в памяти прибора с целью сравнения ее с очередной рефлектограммой; значительно расширена входная полоса частот прибор, что позволяет уверенно работать на коротких участках и различать рядом расположенные неисправности на расстоянии между ними до 1,5 – 2 метров.

Небольшие габариты и вес делают РИ-303ТМ СТРИЖ особенно удобным для работы в стесненных условиях кабельных колодцев. А высокие точностные характеристики позволяют эффективно применять его как в ближних, так и в дальних зонах.

РИ-303ТМ СТРИЖ позволяет определять следующие основные повреждения в кабельных сетях:

• Обрывы одной или нескольких жил;
• Короткие замыкания и низкоомные дефекты (менее 10 кОм);
• Дефектные пайки и муфты;
• Неисправные усилители;
• Наличие и место установки ответвителей;
• Замокшие участки или участки с повышенной влажностью.

Назначение компактного рефлектометра-тестера РИ-303ТМ СТРИЖ:

Рефлектометр-тестер РИ-303ТМ СТРИЖ​ предназначен для проведения следующих типов измерений на симметричных и несимметричных кабелях:

• Измерение длин кабелей;
• Измерение расстояний до неоднородностей волнового сопротивления или повреждений;
• Измерение коэффициента укорочения линии при известной ее длине;
• Определение характера повреждений.

Область применения компактного рефлектометра-тестера РИ-303ТМ СТРИЖ:

Рефлектометр РИ-303ТМ СТРИЖ применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

• Силовые кабели (АСБ, ВВГ, СИП и другие);
• Медножильные кабели связи (ТПП, МКС и другие);
• Кабели сигнализации и управления (СБПЗАВпШп и другие);
• Воздушные кабельные линии;
• Компьютерные сети (СКС и другие);
• Телевизионные и радиочастотные кабельные линии (РК-75 и другие);
• Для определения длины кабеля при его производстве, складировании и торговле.

Особенности компактного рефлектометра-тестера РИ-303ТМ СТРИЖ:

• Отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек;
• Измерение в реальном масштабе времени;
• Максимальная дальность — до 4,8 км;
• Высокое разрешение по дальности: 12.5 см на всём диапазоне измерений;
• Подавление асинхронных помех;
• Цифровая установка параметров контролируемых линий и всех настроек прибора;
• Возможность детального рассмотрения любого участка рефлектограммы;
• Цифровая индикация расстояния до любого участка рефлектограммы;
• Цифровая индикация расстояния между любыми участками рефлектограммы;
• Встроенная защита входа прибора по напряжению;
• Сохранение рефлектограммы в энергонезависимую память прибора.
