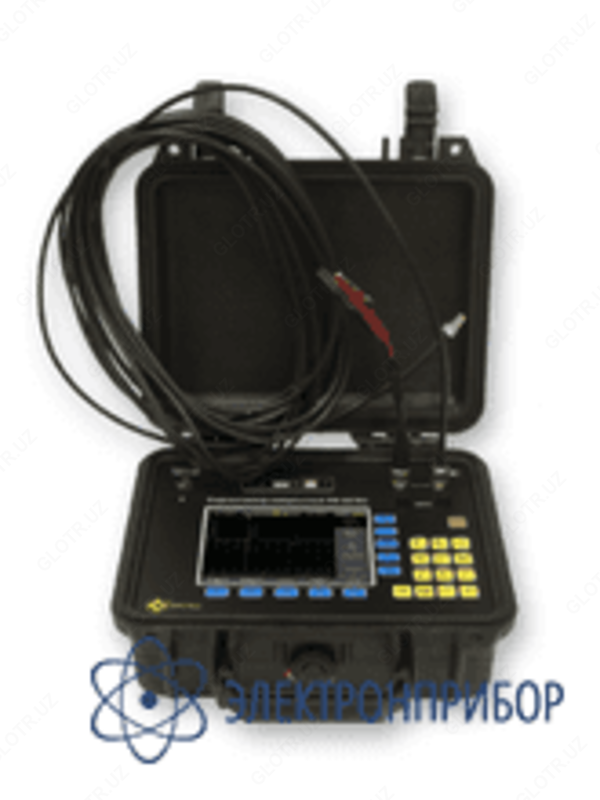

РИ-307М3 СТРИЖ — защищённый высокоточный импульсный рефлектометр

Описание защищённого высокоточного импульсного рефлектометра РИ-307М3:

Рефлектометр РИ-307М3 – высокоточный, полевой, 2-х канальный рефлектометр для применений с повышенными требованиями к классу точности (например, СКС, в сетях CATV, системах ОДК теплосетей и пр.). РИ-307М3 позволяет с низкой инструментальной погрешностью (до 3 см) производить следующие измерения на кабелях длиной от 1 м до 128 км:

• Измерение длин кабелей;
• Измерение расстояний до неоднородностей волнового сопротивления или повреждений:
  - обрыв;
  - низкоомные дефекты (менее 10 кОм);
  - короткое замыкание; дефектная пайка;
  - неисправный усилитель;
  - наличие и место установки ответвителей;
  - замокшие участки или участки с повышенной влажностью;
  - муфты, сростки кабеля;
  - катушки Пупина, разбитость пар;
  - «мерцающие» дефекты и прочие;
• Измерение коэффициента укорочения линии при известной ее длине;
• Производить оценку волнового сопротивления кабельной линии.

Назначение защищённого высокоточного импульсного рефлектометра РИ-307М3:

Импульсный рефлектометр РИ-307М3 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

• Медножильные кабели связи (ТПП, МКС и т.п.);
• Кабели сигнализации и управления (СБПЗАВпШп и т.п.);
• Силовые кабели (АСБ, ВВГ, СИП и т.п.);
• Воздушные кабельные линии;
• Компьютерные сети (СКС и т.п.);
• Телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
• Для определения длины кабеля при его производстве, складировании и торговле.

Особенности защищённого высокоточного импульсного рефлектометра РИ-307М3:

• Инструментальная погрешность – 3 см (при КУ=1.499) — за счет увеличения эффективной частоты дискретизации до 3.2 ГГц в 4 раза поднята разрешающая способность по сравнению с РИ-307;
• Улучшенная детализация рефлектограмм — переработка приемного тракта позволила расширить полосу пропускания;
• Расширенные диапазоны по дальности - от 15 м до 128 км: введены два дополнительных «коротких» диапазона 15 м и 30 м для повышения эффективности измерений в ближней зоне;
• Широкий диапазон рабочих длительностей зондирующего импульса от 10 нс до 50 мкс позволяет оператору выбрать оптимальное соотношение разрешения прибора и перекрываемого затухания. На коротких участках с небольшим затуханием лучше использовать короткие зондирующие импульсы для обеспечения наилучшего разрешения; На длинных трассах с большим затуханием для обеспечения максимальной дальности необходимо устанавливать большую длительность зондирующего импульса;
• Цифровое осреднение 1…128 реализаций позволяет эффективно подавлять асинхронные помехи и шумы;
• Два параллельных физических канала позволяют выявлять различия линий в реальном режиме времени не прибегая к сохранению рефлектограммы в память.
