РИ-307USBм СТРИЖ — рефлектометр

Назначение рефлектометра РИ-307USBм СТРИЖ:

РИ-307USBм СТРИЖ​ является полным функциональным аналогом РИ-307 СТРИЖ при существенно меньшей цене и габаритах. Рефлектометр РИ-307USBм СТРИЖ предназначен для работы в едином комплексе с персональным компьютером.

Импульсный рефлектометр РИ-307USBм СТРИЖ – это двухканальный кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар, "мерцающие" неоднородности).

Прибор РИ-307USBм СТРИЖ предназначен для проведения следующих измерений на симметричных и несимметричных кабелях с волновым сопротивлением от 25 до 600 Ом:

• Измерение длин кабелей;
• Измерение расстояний до неоднородностей волнового сопротивления или повреждений;
• Измерение коэффициента укорочения линии при известной ее длине;
• Определение характера повреждений.

Импульсный рефлектометр РИ-307USBм СТРИЖ​ применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

• Медножильные кабели связи (ТПП, МКС и т.п.);
• Кабели сигнализации и управления (СБПЗАВпШп и т.п.);
• Силовые кабели (АСБ, ВВГ, СИП и т.п.);
• Воздушные кабельные линии;
• Компьютерные сети (СКС и т.п.);
• Телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).
• Для определения длины кабеля при его производстве, складировании и торговле.

Особенности рефлектометра РИ-307USBм СТРИЖ:

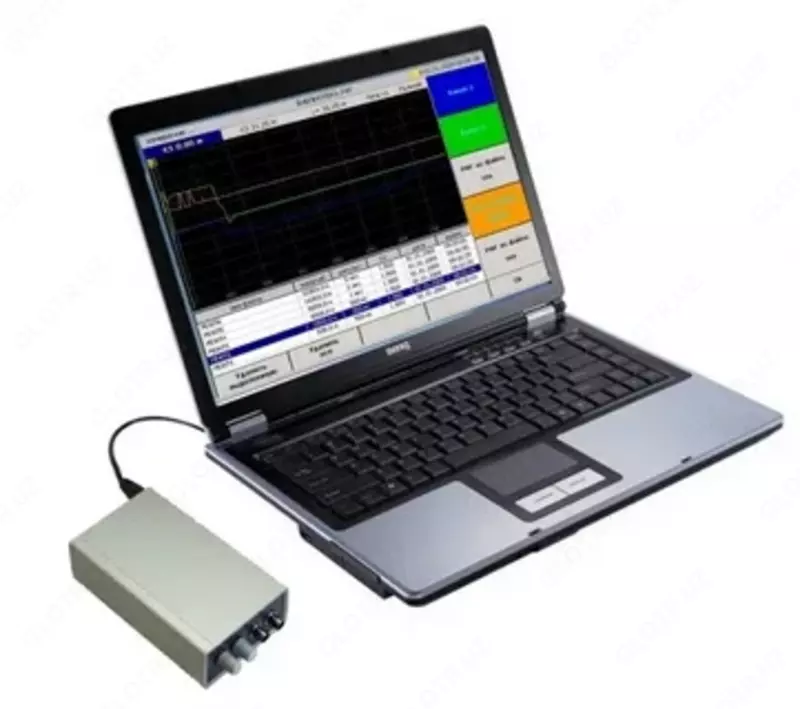

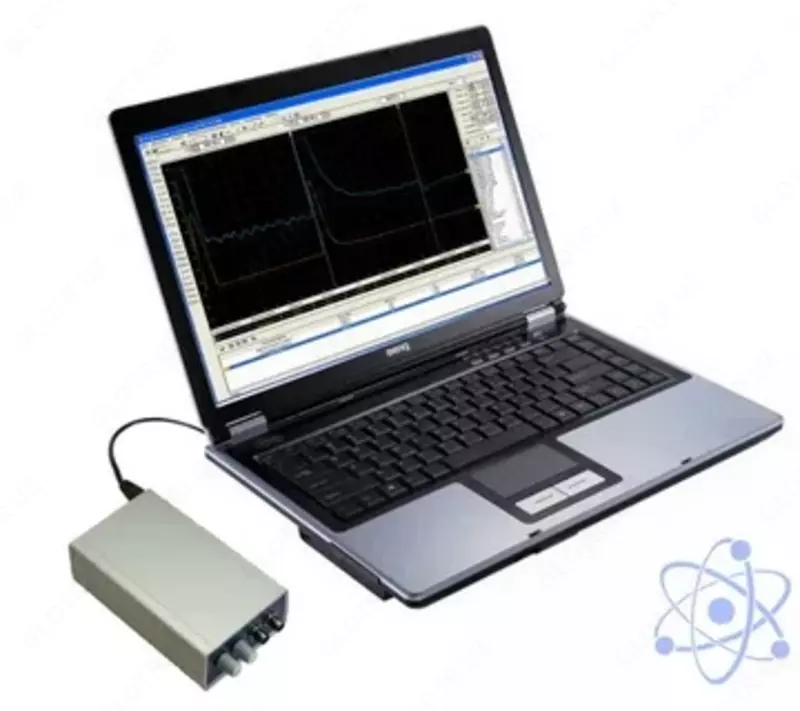

• Исполнение в виде выносного блока, подключаемого к ПК по USB;
• Питание по шине USB (не требует аккумуляторов и блока питания);
• Управление и отображение результатов измерения на персональном компьютере;
• Два параллельных канала;
• Измерение в реальном масштабе времени;
• Максимальная дальность - 64 км;
• Высокое разрешение по дальности: 12,5 см в диапазонах 62,5 м – 1 км; 25 см – 8 м в диапазонах 2 км – 64 км;
• Двухкурсорная измерительная система;
• Возможность детального рассмотрения любого участка рефлектограммы;
• Подавление асинхронных помех;
• Режим выявления непостоянных во времени неоднородностей;
• Сравнение до пяти рефлектограмм (две линии и три рефлектограммы из памяти);
• Режим поточечного вычитания рефлектограмм, позволяющий отображать только различия;
• Режим регистрации разбитости пар;
• Встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения.

Технические характеристики рефлектометра РИ-307USBм СТРИЖ:
