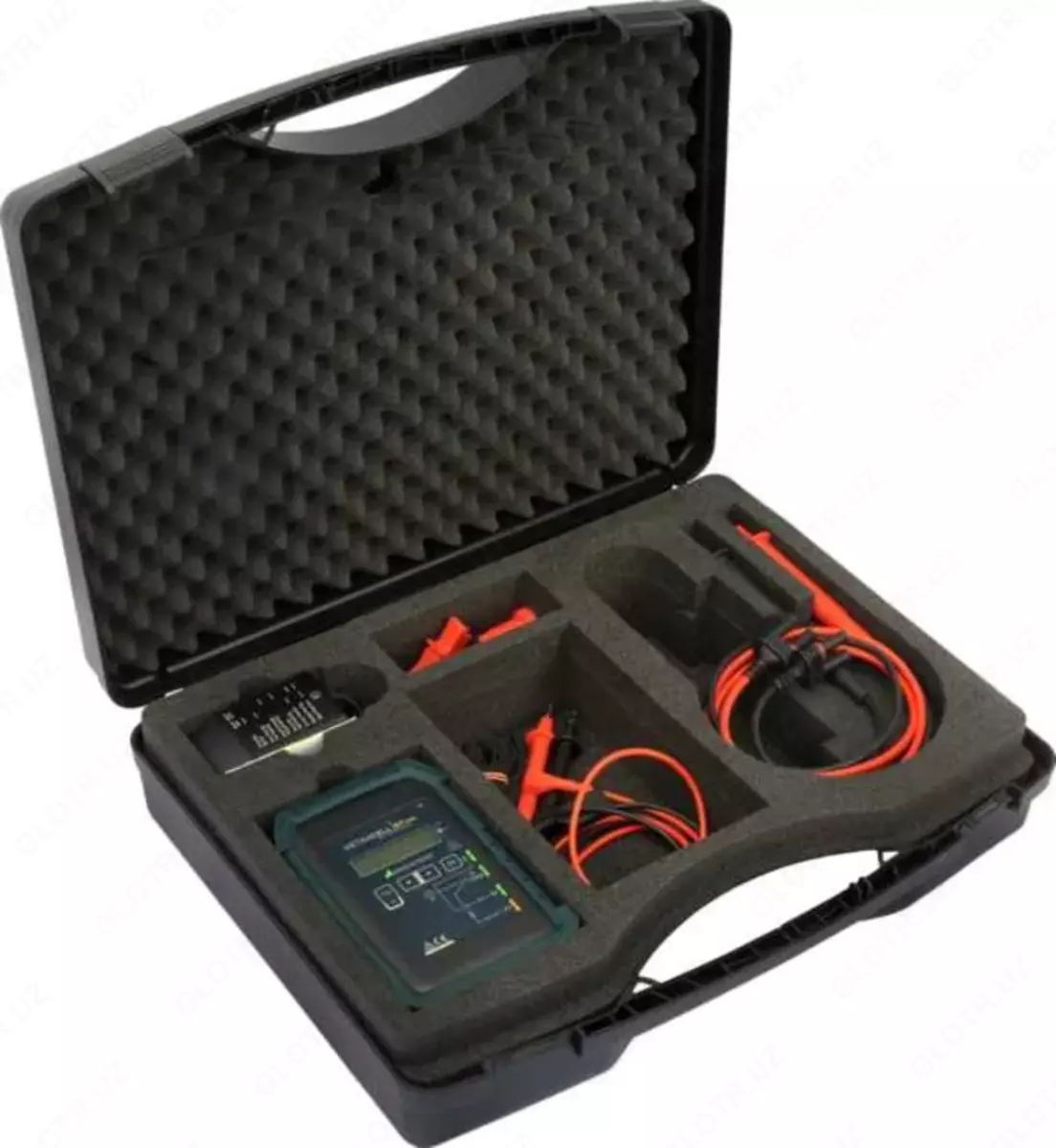

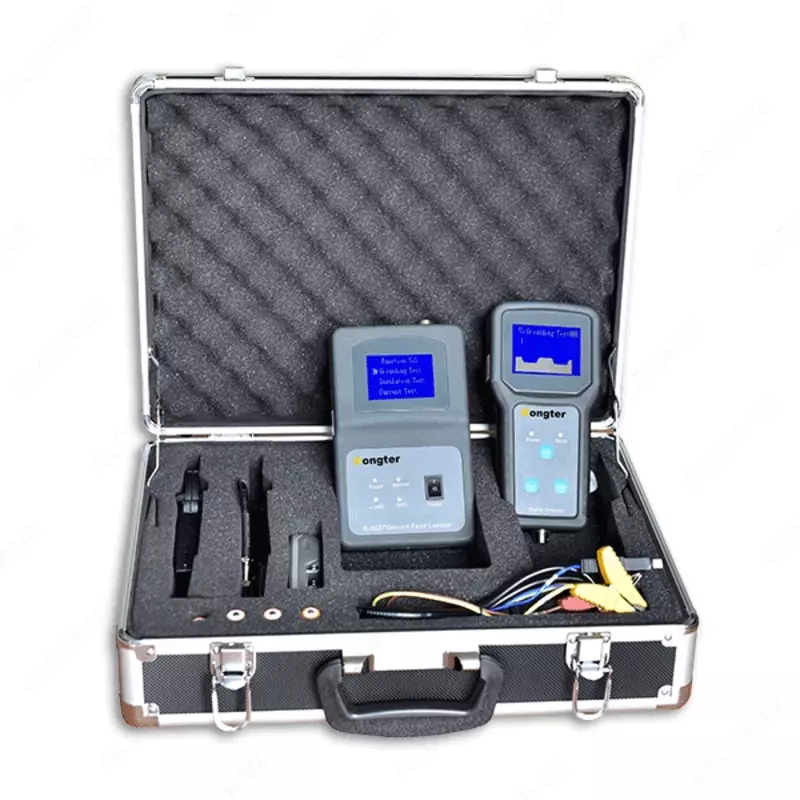

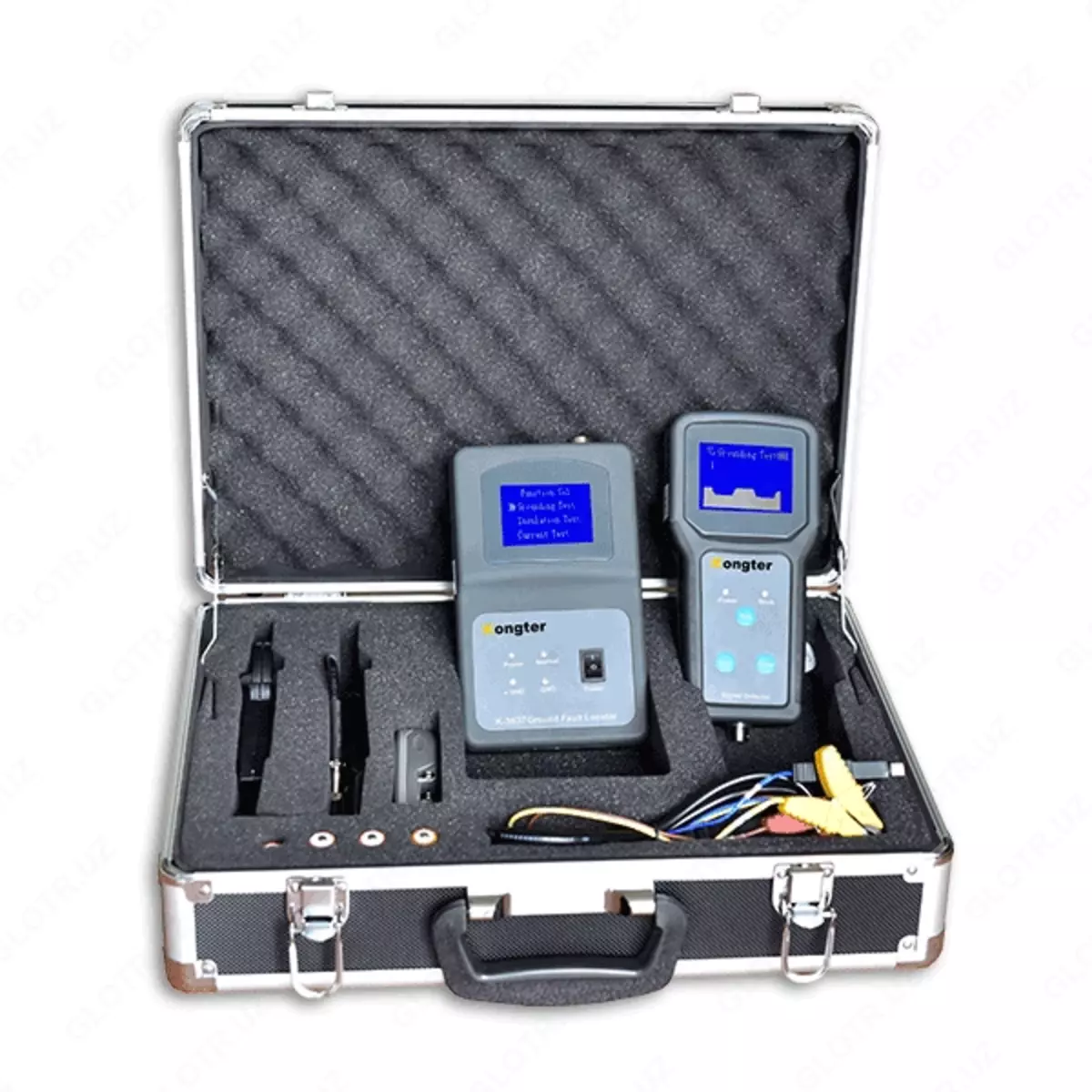

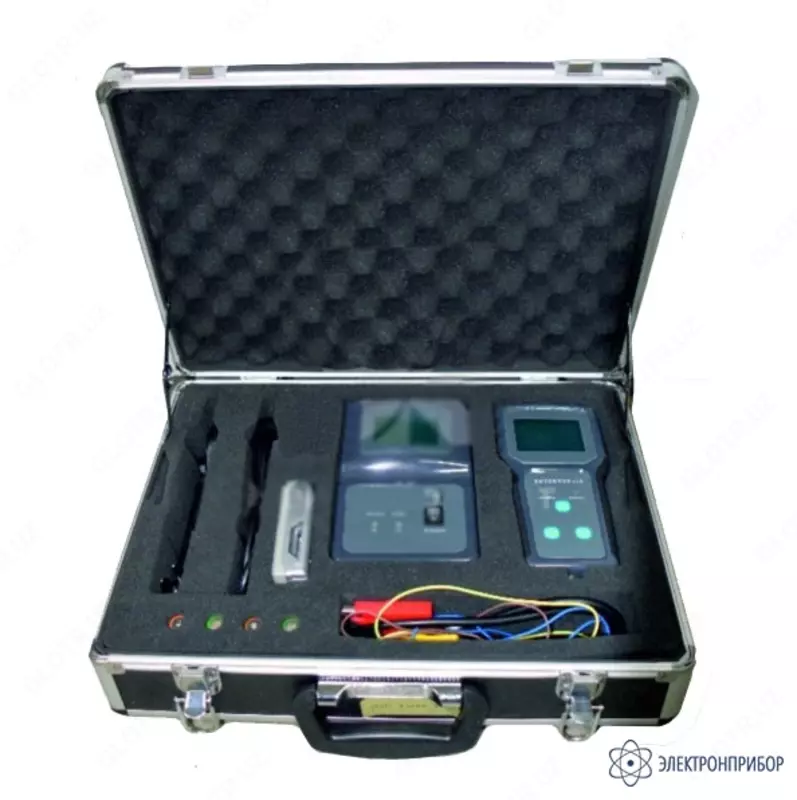

РИДУС ПКИ — переносной комплект контроля изоляции

Описание переносного комплекта контроля изоляции РИДУС ПКИ:

Переносной комплект системы контроля изоляции включает в себя два функциональных модуля: анализатор и детектор с токовыми клещами. Устройство может работать в сетях постоянного тока с номинальным напряжением 27/48/110/220 В.

Устройство позволяет обнаруживать утечки без непосредственного замыкания на землю, утечки с неметаллическим замыканием, с петлевым замыканием, утечки с одновременным замыканием в положительном и отрицательном полюсе при равных сопротивлениях и многоточечные утечки на землю. Устройство использует высокочувствительный блок для определения тока утечки замыкания на землю в системах постоянного тока.

Переносной комплект определяет сопротивление изоляции относительно земли в пределах 0 … 999,9 кОм. Также устройство позволяет быстро и с точным позиционированием определить непосредственное место утечки тока на землю в кабеле с поврежденной изоляцией.

Технические характеристики переносного комплекта контроля изоляции РИДУС ПКИ:

Параметр РИДУС ПКИ v 1.0 РИДУС ПКИ v 2.0

Диапазон напряжения измеряемой сети постоянного тока, В 25-300 40-300

Диапазон измеряемого сопротивления изоляции сети постоянного тока, кОм 0-999 0-999

Диапазон сопротивления изоляции с поиском фидера, кОм 0-250 0-400

Точность измерения сопротивления при поиске линии, не хуже % 15 5

Цикл измерения сопротивления, не более, сек. 12 12

Диапазон измеряемого тока утечки на землю, мА ± 50 ± 50

Емкость контролируемой сети, мкФ 250 299

Возможность определения полюса с утечкой на землю Да Да

Возможность определения симметричной земли Да Да

Возможность определения места в кабеле с утечкой на землю Да Да

Возможность независимой работы при отсутствии стационарной системы контроля изоляции в ЩПТ Да Да

Возможность измерения постороннего напряжения АС в сетях постоянного тока Да Да

Возможность измерения емкости сети постоянного тока относительно земли - Да

Возможность обнаружения перетоков в сетях постоянного тока разных АБ Да Да

Возможность определения объединения сетей разных АБ - Да

Возможность использования токовых клещей увеличенного внутреннего диаметра (до 70 мм) для кабелей большого сечения - Да

№ Наименование Количество

1 Переносной комплект контроля изоляции РИДУС ПКИ 1

Комплект поставки РИДУС ПКИ

№ Наименование Количество

1 Переносной комплект контроля изоляции РИДУС ПКИ 1
