РИДУС СКИ — стационарный комплект контроля изоляции

Описание стационарного комплекта контроля изоляции РИДУС СКИ:

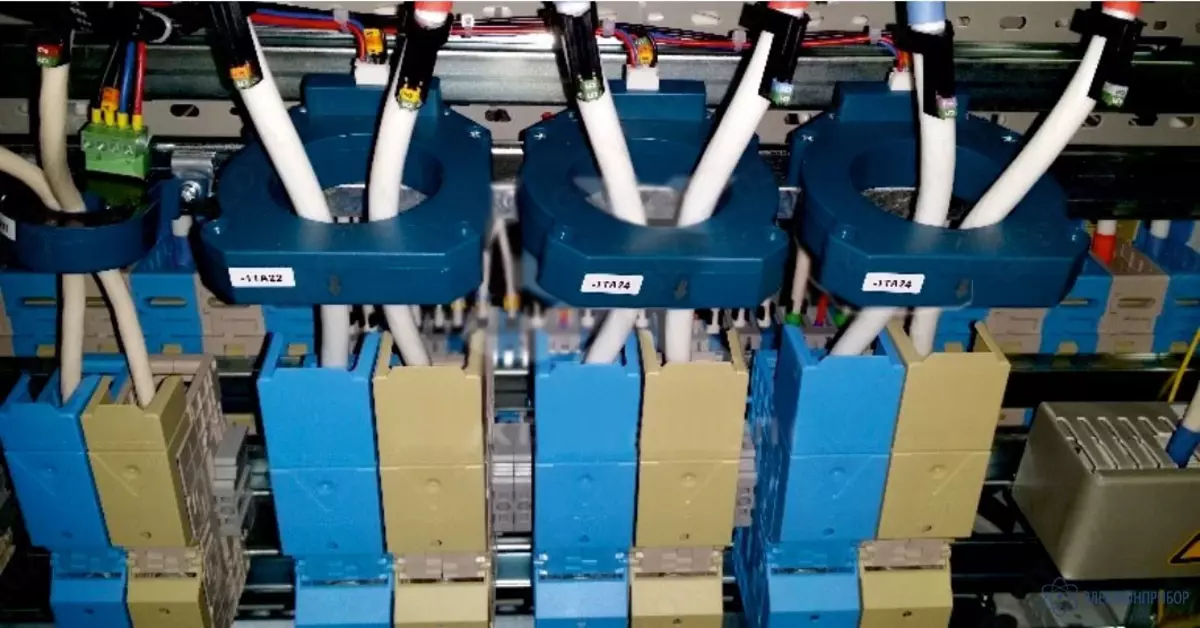

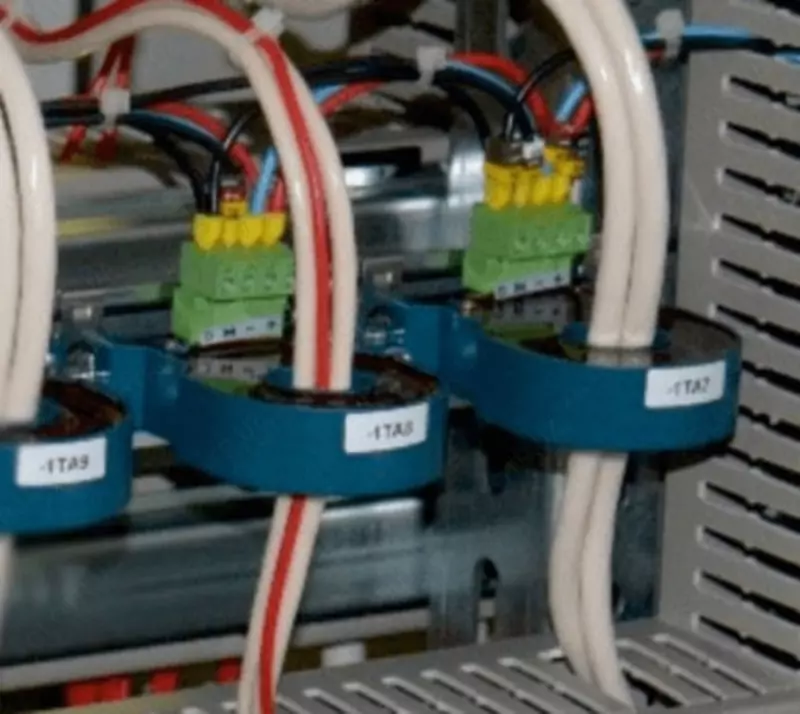

РИДУС СКИ - стационарный комплект контроля изоляции устанавливается, как правило, в шкафах щита постоянного тока и предназначена для контроля сопротивления изоляции кабельных линий относительно «земли» и автоматического поиска линии со сниженным сопротивлением изоляции. Система состоит из главного контроллера и подключаемых модулей с трансформаторами измерения тока утечки на «землю». Основной модуль - УРМ представляет собой дисплей с возможностью отображения параметров состояния сопротивления системы оперативного постоянного тока относительно «земли». Подключаемые устройства включают в себя МКИ-модули и измерительные дифференциальные трансформаторы тока. Принцип работы РИДУС СКИ и ПКИ основан на мостовой схеме измерения.

Технические характеристики стационарного комплекта контроля изоляции РИДУС СКИ:

Параметр Значение

Напряжение питания системы, В (от сети постоянного тока) 90-300

Номинальное напряжение измеряемой сети постоянного тока, В 110/220

Диапазон допустимого изменения напряжения измеряемой сети 90-150

постоянного тока, при 110/220 В 150-300

Диапазон измеряемого сопротивления изоляции, кОм 0-999

Диапазон сопротивления изоляции с поиском фидера, кОм 0-200

Точность измерения сопротивления при поиске линии, не хуже % 5

Емкость контролируемой сети, мкФ 250

Цикл измерения сопротивления сети, не более, сек. 10

Цикл измерения с поиском фидера, не более, сек. 30 (60)

Максимальное количество подключаемых трансформаторов, шт. 1024

№ Наименование Количество

1 Стационарный комплект контроля изоляции РИДУС СКИ 1

Комплект поставки РИДУС СКИ

№ Наименование Количество

1 Стационарный комплект контроля изоляции РИДУС СКИ 1
