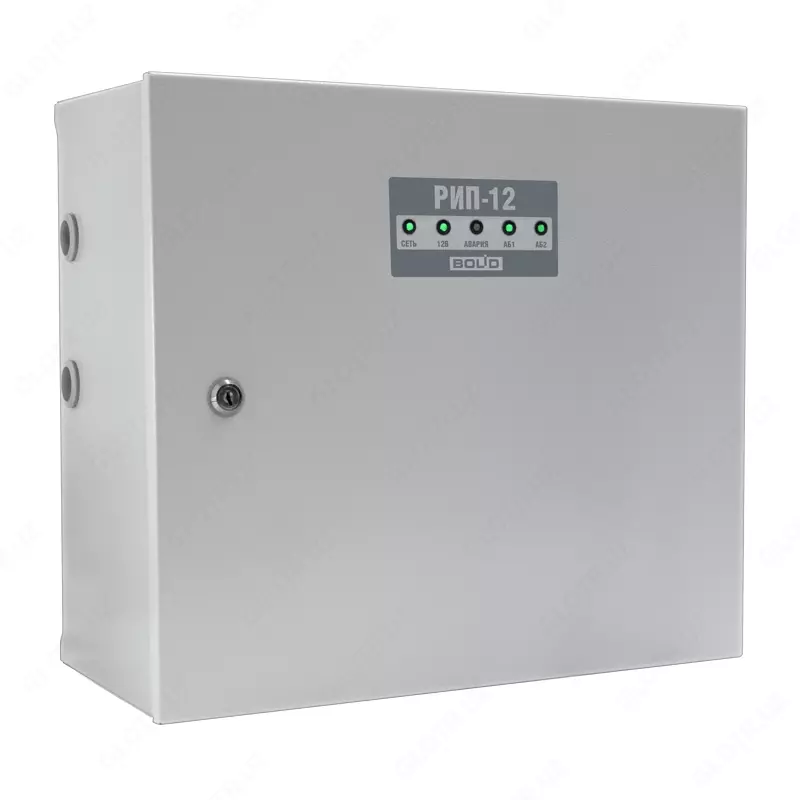

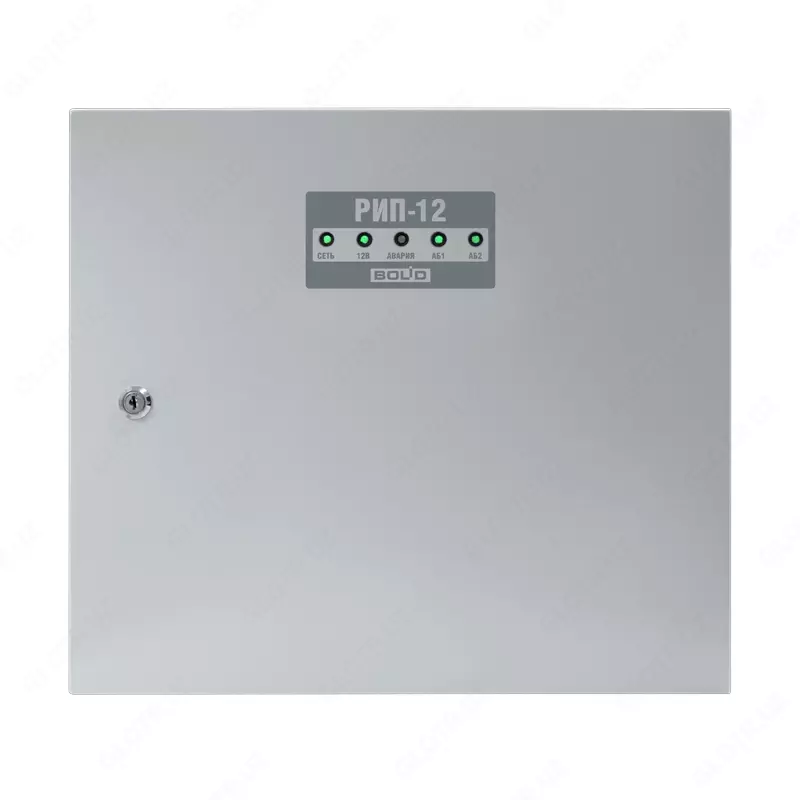

РИП-12 исп. 06 (РИП-12-6/80М3-Р) - Резервированный источник питания

                     РИП-12 исп. 06 (РИП-12-6/80М3-Р) - Резервированный источник питания

Предназначен для питания технических средств пожарной автоматики и других слаботочных систем.
12В; 6А (мах 8А); емкость АБ 2*40Ач; световая индикация; звуковая сигнализация; датчик вскрытия корпуса; защита: от перенапряжения, от КЗ, от переполюсовки АБ.

• Особенности:
  • Расширенный диапазон входного напряжения сети
  • Рекомендуемый резервный источник питания Аккумуляторные батареи серии "Болид"
  • Датчик вскрытия корпуса
  • Двухполюсный выключатель сетевого напряжения - автомат защиты
  • Встроенный процессор осуществляет:
    • диагностику и управление источником во всех режимах работы
    • интеллектуальную световую и звуковую индикацию
    • защиту от короткого замыкания при перегрузке по току с автоматическим восстановлением работоспособности после устранения неисправности
    • проверку наличия аккумуляторной батареи (АКБ) и исправности цепи заряда
  • Защита от переполюсовки аккумуляторной батареи АКБ
  • Отключение АКБ от нагрузки при ее глубоком разряде для сохранения работоспособности
  • Двухступенчатая защита от превышения выходного напряжения
  • Большой максимальный выходной ток (до 10 минут в час) при включении исполнительных механизмов, АСПТ и т.п. без разряда АКБ
  Контроль:
  • сетевого напряжения
  • выходного напряжения
  • напряжения батареи
• Передача извещений о наличии напряжений с помощью гальванически развязанных оптореле

Технические характеристики:

Напряжение в сети, В - 150-253

Выходное напряжение, В:  при питании от сети -13,6±0,6, при питании от АБ - 10…13,6

Номинальный выходной ток, А - 6

Максимальный выходной ток, А (не менее 2 мин) - 8

Максимальный ток, потребляемый от сети, А - 1,8

Максимальная мощность, потребляемая от сети, В*А / Вт - 300 / 150

Собственный ток потребляемый от АБ, мА, не более - 90

Защита от превышения выходного напряжения - +*

Резервный источник питания – аккумуляторная батарея 12 В (свинцово-кислотная) - 40 А*ч (2 шт.) или 26 А*ч (2 шт.)
Допускается использование одной аккумуляторной батареи

Звуковой сигнализатор - +

Возможность отключения звука - +

Количество индикаторов - 5

Датчик вскрытия корпуса - +

Количество релейных выходов - 3 (оптореле)

Максимальные напряжение и ток коммутации -80В, 50мА

Время технической готовности - Не более 6 с

Диапазон рабочих температур - от минус 10 до + 40 °C

Относительная влажность - до 93% при +25 °C

Средний срок службы - 10 лет

Тип корпуса, степень защиты (IP) - М3 (IP30)

Корпус - Металл IP30

Габариты (ШхВхГ), мм - 450х400х210

Масса без АБ - 7

Подключение РИП(сечение проводов кв.мм) - РИП-12 исп.06 :

к сети - 0,75…6

к нагрузке - 0,5…2,5

к реле - 0,2…2,5

к датчику вскрытия - 0,5…2,5

Тип монтажа - Настенный, навесной

* - дополнительная тиристорная защита для подавления внешних выбросов большой энергии и перенапряжений на выходной шине питания
