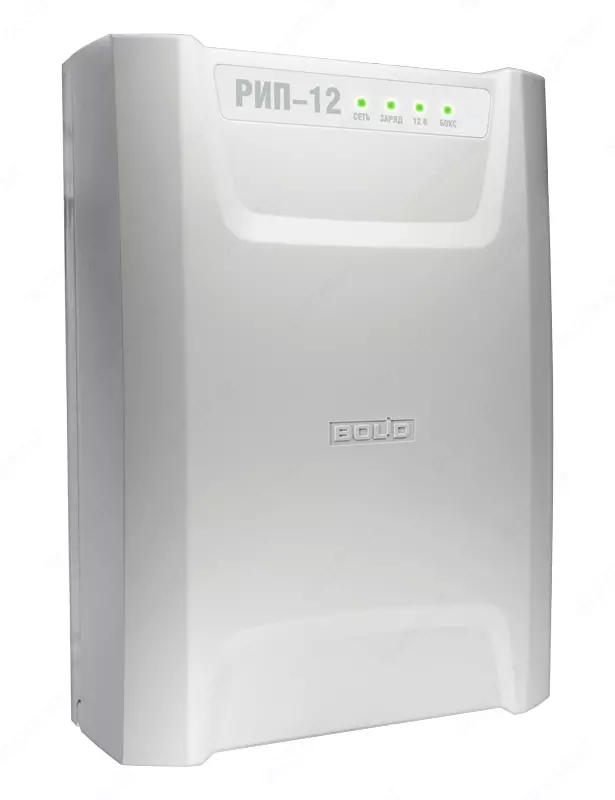

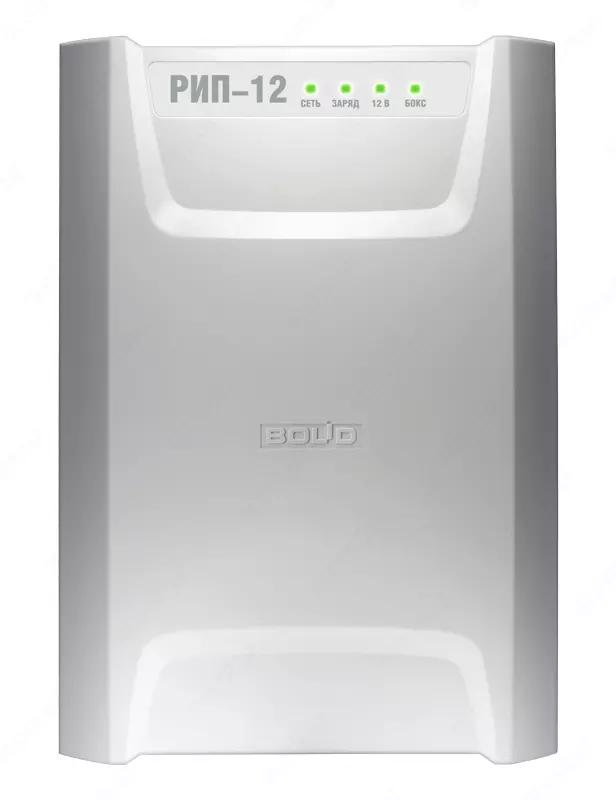

РИП-12 исп.16 (РИП-12-3/17П1-Р) - Резервированный источник питания

                           РИП-12 исп.16 (РИП-12-3/17П1-Р) - Резервированный источник питания

Предназначен для питания технических средств пожарной автоматики и других слаботочных систем.
12В; 3А (мах 4А); емкость АБ 17Ач (возможность подключения внешних АБ 34Ач); звуковая сигнализация; датчик вскрытия корпуса; защита: от перенапряжения, от КЗ, от переполюсовки АБ; пластиковый корпус, не поддерживающий горение.

• Передача команд по интерфейсу на тестирование аккумуляторных батарей (АБ), установленных в "Бокс", и прием сообщений об их наличии и индивидуальном состоянии
• Рекомендуемый резервный источник питания Аккумуляторные батареи серии "Болид"
• Защита с автоматическим восстановлением работоспособности:
  • от превышения выходного напряжения
  • от перегрузок по выходу
  • от "переполюсовки" АБ
  • от замыкания клемм подключения АБ
• Контроль:
  • сетевого напряжения
  • величины выходного напряжения
  • величины напряжения АБ и их состояния
  • связи с Боксом по интерфейсу
• Передача информации о неисправности или отклонении напряжений от нормы с помощью реле
• Световая индикация и звуковая сигнализация:
  • наличие сетевого напряжения в сети
  • короткое замыкание или перегрузка по выходу
  • заряд АБ
  • отключение АБ при ее разряде
  • отключение выхода РИП
  • потери связи с Боксом
• Возможность конфигурирования работы Бокса и отключения звука с помощью кнопки на плате
• Возможность контроля вскрытия корпуса

Технические характеристики:

Напряжение в сети, В - 150 - 253

Выходное напряжение, В:  при питании от сети - 13,6±0,6, при питании от АБ - 10...13,6

Номинальный выходной ток, А - 3

Максимальный выходной ток, А (2 мин) - 4

Максимальная мощность потребляемая от сети, В•А - 100

Собственный ток потребляемый от АБ, мА, не более - 40

Защита от превышения выходного напряжения - +

Резервный источник питания – аккумуляторная батарея 12 В (свинцово-кислотная) - 17 Ач (1 шт.)

Емкость дополнительных АБ, А*ч - 34 (12В, 17Ач – 2шт.) устанавливаются в Бокс-12/34М4-Р (Бокс-12 исп.01)

Звуковой сигнализатор - +

Возможность отключения звука - +

Количество индикаторов- 4 «СЕТЬ», «ЗАРЯД», «12В», «БОКС»

Датчик вскрытия корпуса - +

Количество релейных выходов - 3 (оптореле)

Максимальное напряжение и ток коммутации - 80 В, 50 мА

Время технической готовности - Не более 6 с, при совместной работе с Боксом не более 3 мин.

Диапазон рабочих температур - от минус 10 до + 40°C

Относительная влажность - до 93% при +25°C

Средний срок службы - 10 лет

Корпус - Пластик IP30

Габариты, мм - 230х320х110

Масса без АБ, кг, не более - 1,5

Подключение РИП (сечение проводов кв.мм): к сети - 0,75…2,5, к нагрузке - 0,5…2,5, к реле - 0,14…1, к датчику вскрытия-0,2…2,5

* - Возможность подключения дополнительных батарей 12 В, 17 Ач - 2 шт., размещаемых в Бокс-12 исп.01
