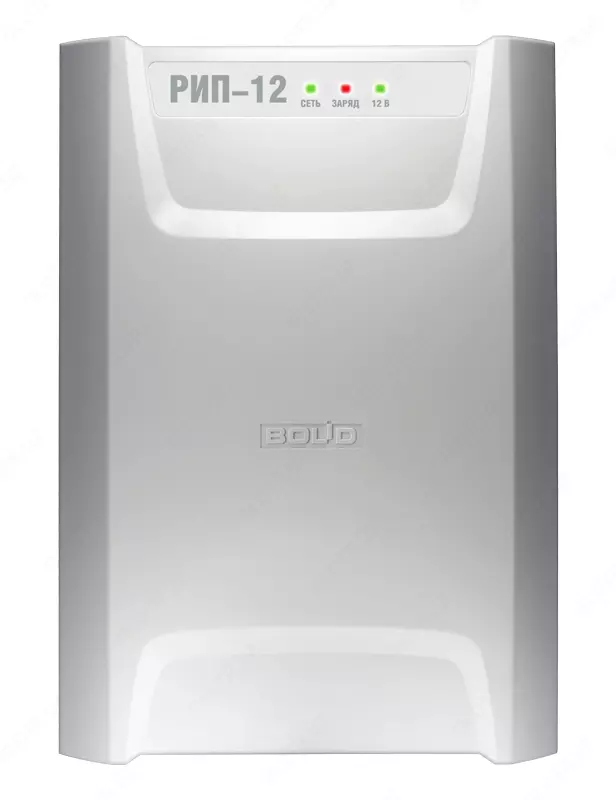

РИП-12 исп.18 - Резервированный источник питания

                                                                                  РИП-12 исп.18 - Резервированный источник питания

1 Резервированный источник питания РИП-12 исп.18 предназначен для питания извещателей, приёмно-контрольных приборов охранной сигнализации, систем контроля доступом и других устройств напряжением 12 В постоянного тока.

• рассчитан на непрерывный круглосуточный режим работы с заданными выходными параметрами, с автоматическим контролем и зарядом герметичной аккумуляторной батареи  и обеспечивает отключение АБ от нагрузки во избежание её недопустимого разряда.
• обеспечивает визуальную индикацию и звуковую сигнализацию текущего состояния: наличие или отсутствие напряжения в сети, заряд АБ, отсутствие АБ, отключение АБ при её разряде, КЗ или перегрузка на выходе. РИП обеспечивает защиту от КЗ на выходе с автоматическим восстановлением выходного напряжения после снятия КЗ при питании от сети и от АБ, а также защиту от превышения выходного напряжения.
• предназначен для работы в жилых, коммерческих и производственных зонах.
• должен эксплуатироваться в местах, где он защищён от воздействия атмосферных осадков и механических повреждений. Конструкция РИП не предусматривает его использование во взрывопожароопасных помещениях.
• является восстанавливаемым, периодически обслуживаемым изделием

Технические характеристики:

Напряжение в сети, В - 150-250

Выходное напряжение, В : при питании от сети - 13,6±0,6;  при питании от АБ - 10…13,6

Номинальный выходной ток, А - 3

Максимальный выходной ток, А (2 мин) - 4

Двойная амплитуда пульсаций выходного напряжения, мВ, не более - 120

Резервный источник питания – аккумуляторная батарея 12 В (свинцово-кислотная) - 17 Ач (1 шт.)

Наличие звукового сигнализатора :  +

Количество индикаторов - 3

Наличие выхода «Авария сети» (открытый коллектор «ОК») : +

Контроль напряжения АБ, индикация заряда: +

Защита от превышения выходного напряжения : +

Подключение РИП (сечение провода мм2):

К сети - 0,75…2,5

К нагрузке - 0,5…2,5

Диапазон рабочих температур - от минус 10 до + 40 °C

Относительная влажность - до 90% при +25 °C

Корпус - Пластик IP30

Габариты, мм - 230х320х110

Масса без АБ, кг, не более - 1,5

Тип монтажа - Настенный, навесной

* - Возможность подключения дополнительных батарей 12В,17Ач-2шт., размещаемых в Бокс-12 исп.0
