РИП-12 ИСП.50 (РИП-12-3/17М1-Р-RS) - Резервированный источник питания

             РИП-12 ИСП.50 (РИП-12-3/17М1-Р-RS) - Резервированный источник питания

Предназначен для питания приборов охранной сигнализации, систем видеонаблюдения и контроля доступом.
12В; 2А (мах 3А); рекомендуемая емкость АБ 4.5 или 7Ач; световая индикация; звуковая сигнализация; защита: от перенапряжения, от КЗ, от переполюсовки АБ.

Особенности:

• Рекомендуемый резервный источник питания Аккумуляторные батареи серии "Болид"
• Передача событий на пульт "С2000М" или АРМ "Орион Про":
  • "Сброс прибора" (при включении питания РИП)
  • "Авария сети" (сетевое напряжение питания ниже 150 В или выше 253 В)
  • "Восстановление сети" (сетевое напряжение питания в пределах 150…253 В)
  • "Перегрузка источника питания" (выходной ток РИП более 3,5 А)
  • "Перегрузка источника устранена" (выходной ток РИП менее 3,5 А)
  • "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи в заданных пределах)
  • "Восстановление ЗУ" (ЗУ обеспечивает напряжение и ток для заряда батареи в заданных пределах)
  • "Неисправность источника питания" (при подключённом сетевом напряжении РИП не обеспечивает номинальное выходное напряжение)
  • "Восстановление питания" (при подключённом сетевом напряжении РИП обеспечивает номинальное выходное напряжение
  • "Неисправность батареи" (напряжение на батарее ниже 7 В или не подключена)
  • "Ошибка теста АБ" (внутреннее сопротивление батареи выше предельно допустимого – требуется замена или техническое обслуживание)
  • "Разряд батареи" (напряжение батареи ниже 11 В,п ри отсутствии сетевого напряжения)
  • "Требуется замена батареи" (время наработки батареи истекло, требуется заменить батарею)
  • "Восстановление батареи" (напряжение батареи выше 10 В, заряд батареи возможен)
  • "Тревога взлома" (корпус РИП открыт)
  • "Восстановление зоны контроля взлома" (корпус РИП закрыт)
  • "Отключение выходного напряжения" (РИП отключил выходное напряжение при отсутствии напряжения в сети и разряде батареи)
  • "Подключение выходного напряжения" (РИП подключил выходное напряжение 373 при появлении напряжения в сети)
• Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
  • напряжения в сети
  • напряжения на АБ
  • напряжения на выходе
  • тока нагрузки
• Расширенный диапазон входного напряжения сети
• Защита с автоматическим восстановлением работоспособности от:
  • превышения выходного напряжения
  • перегрузок по выходу
  • "переполюсовки" АБ
  • замыкания клемм подключения АБ
• Интеллектуальный контроль аккумуляторной батареи и управление ее зарядом:
  • автоматическая проверка состояния АБ тестовой нагрузкой
  • измерение емкости АБ
  • расчет времени работы в резервном режиме с учетом реального тока нагрузки
  • программируемый таймер-счетчик времени наработки АБ
  • отключение АБ при ее разряде и превышении допустимого напряжения
  • автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса
  • контроль тока и напряжения зарядного устройства (ЗУ)
• Световая индикация и звуковая сигнализация:
  • наличие сетевого напряжения в сети
  • выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)
  • наличие или нарушение связи по интерфейсу RS-485
  • короткое замыкание или перегрузка по выходу
  • заряд АБ
  • необходимость замены АБ или проведения технического обслуживания
  • отключение АБ при её разряде
  • неисправность ЗУ
  • отключение выхода РИП в аварийных ситуациях
• Энергонезависимый буфер событий
• Релейный выход для сигнала "Неисправность"
• Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG
• Характеристики:
• Напряжение сети - (150...253) В
• Выходное напряжение: при питании от сети-(13,6±0,6) В; при питании от АБ-(10...13,6) В
• Номинальный выходной ток - 3 А
• Максимальный выходной ток (10 мин.)  -4 А
• Максимальная мощность, потребляемая от сети - 120 ВА
• Собственный ток потребления от АБ - не более 40 мА
• Резервный источник питания – аккумуляторная батарея 12 В (свинцово-кислотная) - 17А*ч (1шт.)

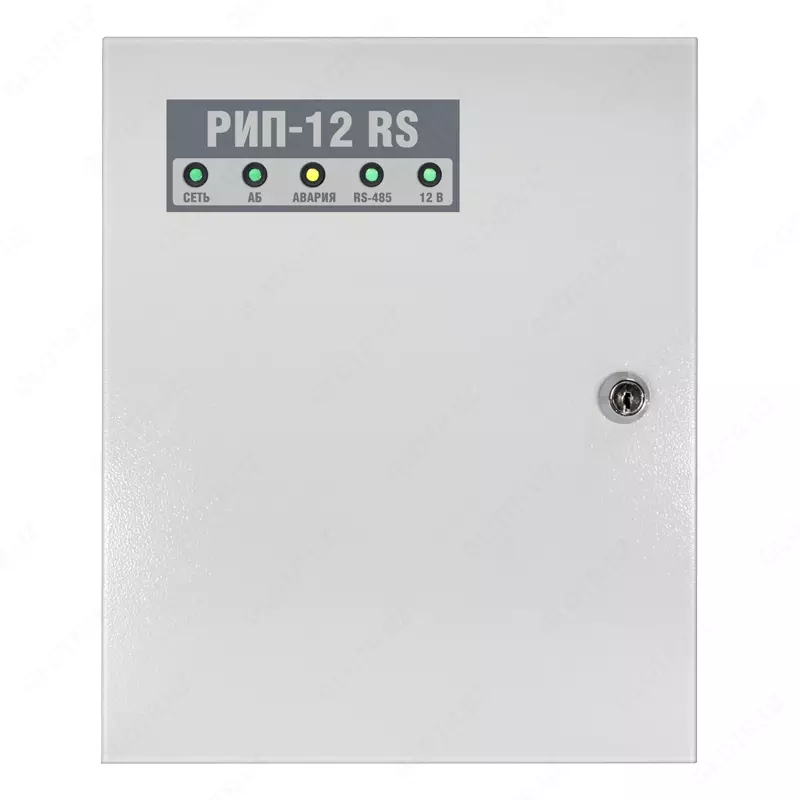

• Световая индикация - 5 светодиодных индикатора для отображения режимов работы и неисправностей
• Встроенный звуковой сигнализатор - есть
• Датчик вскрытия корпуса - есть
• Интерфейс - RS-485, протокол Орион
• Буфер событий - 95 событий
• Релейный выход ("Неисправность") - 1 шт., оптореле
• Максимальные напряжение и ток коммутации реле - (80 В, 50 мА)
• Время технической готовности - не более 6 с
• Рабочий диапазон температур - от -10 до +40 °C
• Относительная влажность- до 90% при +25 °C
• Степень защиты корпуса - IР30
• Габаритные размеры - 255х310х95 мм
• Вес РИП - не более 2,5 кг (с батареей не более 8,5 кг)
• Средний срок службы - 10 лет
• Программирование РИП - Программа UProg.exe
• Подключение к ПК при программировании - Через интерфейс RS-485 с помощью преобразователя интерфейсов
• Тип подключения к РИП - Клеммные колодки под винт
  Подключение к сети: провод 0,75…2,5 кв.мм
  Подключение нагрузки: провод 0,5…2,5 кв.мм
  Подключение RS-485, реле К1: провод 0,2…2,5 кв.мм
• Тип монтажа - настенный, навесной
