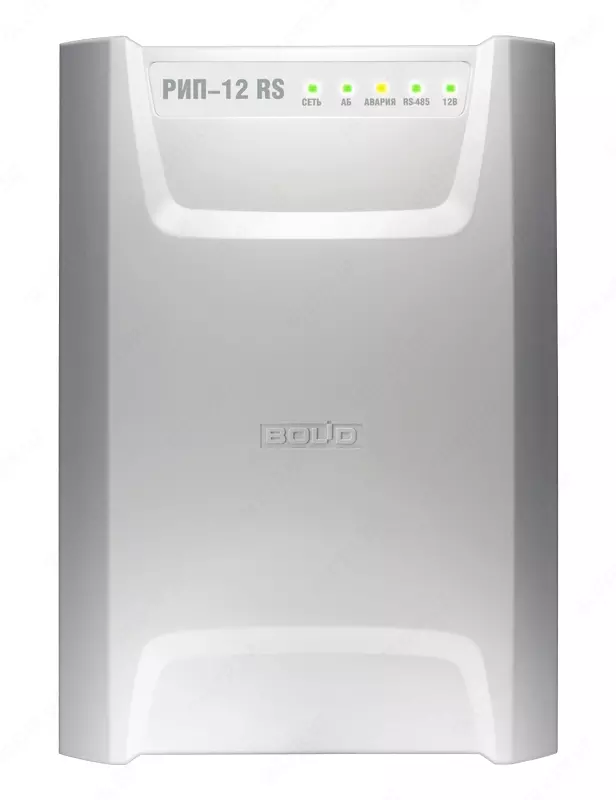

РИП-12 исп.51 (РИП-12-3/17П1-Р-RS) - Резервированный источник питания

                         РИП-12 исп.51 (РИП-12-3/17П1-Р-RS) - Резервированный источник питания

Предназначен для работы в составе ИСО "Орион" для питания извещателей, приборов ОПС, СКУД и пожарной автоматики.
12В, 3А (мах 4А); емкость АБ 17Ач; световая индикация; звуковая сигнализация; датчик вскрытия корпуса; защита: от перенапряжения, от КЗ, от переполюсовки АБ; интерфейс RS-485; пластиковый корпус, не поддерживающий горение.

Особенности:

• Рекомендуемый резервный источник питания Аккумуляторные батареи серии "Болид"
• Передача событий на пульт "С2000М" или АРМ "Орион Про":
  • "Авария сети" (сетевое напряжение питания ниже 150 В или выше 253 В)
  • "Перегрузка источника питания" (выходной ток РИП более 3,5 А)
  • "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи (АБ) в заданных пределах)
  • "Неисправность источника питания" (при выходном напряжении ниже 10 В или выше 14,5 В)
  • "Неисправность батареи" (напряжение (АБ) ниже нормы, либо её внутреннее сопротивление выше предельно допустимого)
  • "Тревога взлома" (корпус РИП открыт)
  • "Отключение выходного напряжения"
• Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
  • напряжения в сети
  • напряжения на АБ
  • напряжения на выходе
  • тока нагрузки
• Расширенный диапазон входного напряжения сети
• Защита с автоматическим восстановлением работоспособности от:
  • превышения выходного напряжения
  • перегрузок по выходу
  • "переполюсовки" АБ
  • замыкания клемм подключения АБ
• Интеллектуальный контроль аккумуляторной батареи и управление ее зарядом:
  • автоматическая проверка состояния АБ тестовой нагрузкой
  • измерение емкости АБ
  • расчет времени работы в резервном режиме с учетом реального тока нагрузки
  • программируемый таймер-счетчик времени наработки АБ
  • отключение АБ при ее разряде и превышении допустимого напряжения
  • автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса
  • контроль тока и напряжения зарядного устройства (ЗУ)
• Световая индикация и звуковая сигнализация:
  • наличие сетевого напряжения в сети
  • выход сетевого напряжения за пределы нормы (менее 150 В или более 253 В)
  • наличие или нарушение связи по интерфейсу RS-485
  • короткое замыкание или перегрузка по выходу
  • заряд АБ
  • необходимость замены АБ или проведения технического обслуживания
  • отключение АБ при её разряде
  • неисправность ЗУ
  • отключение выхода РИП в аварийных ситуациях
• Энергонезависимый буфер событий
• Релейный выход для сигнала "Неисправность"
• Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG

Технические характеристики:

Напряжение сети - (150...253) В

Выходное напряжение: при питании от сети - (13,6±0,6) В, при питании от АБ - (10...13,6) В

Номинальный выходной ток- 3 А

Максимальный выходной ток (10 мин.) - 4 А

Максимальная мощность, потребляемая от сети - 120 ВА

Собственный ток потребления от АБ - не более 40 мА

Резервный источник питания – аккумуляторная батарея 12 В (свинцово-кислотная) -17А*ч (1шт.)

Световая индикация - 5 светодиодных индикатора для отображения режимов работы и неисправностей

Встроенный звуковой сигнализатор - есть

Датчик вскрытия корпуса - есть

Интерфейс - RS-485, протокол Орион

Буфер событий - 95 событий

Релейный выход ("Неисправность") - 1 шт., оптореле

Максимальные напряжение и ток коммутации реле - (80 В, 50 мА)

Время технической готовности - не более 6 с

Рабочий диапазон температур - от -10 до +40 °C

Относительная влажность - до 93% при +25 °C

Степень защиты корпуса - IР30

Габаритные размеры -230х320х110 мм

Вес РИП - не более 0,5 кг (с батареей не более 3,5 кг)

Средний срок службы - 10 лет

Программирование РИП - Программа UProg.exe

Подключение к ПК при программировании - Через интерфейс RS-485 с помощью преобразователя интерфейсов

Тип подключения к РИП - Клеммные колодки под винт
Подключение к сети: провод 0,75…2,5 кв.мм
Подключение нагрузки: провод 0,5…2,5 кв.мм
Подключение RS-485, реле К1: провод 0,2…2,5 кв.мм

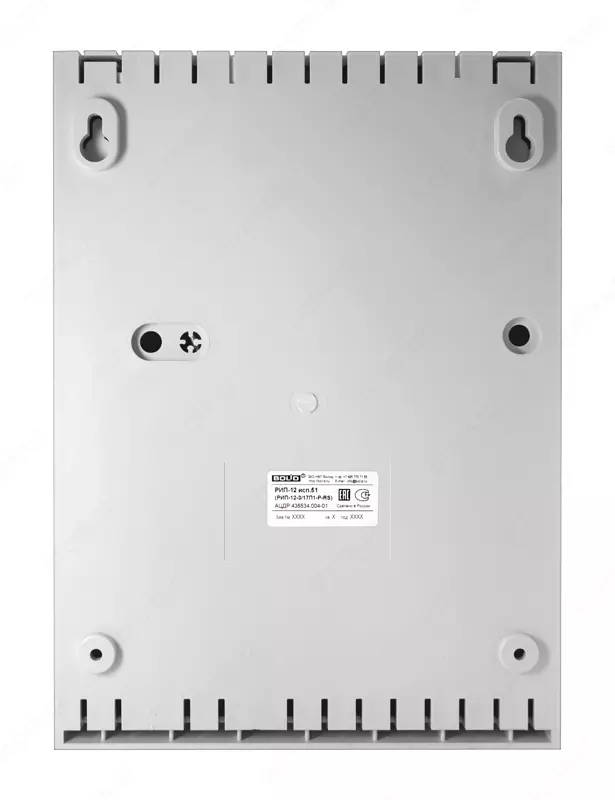

Тип монтажа - настенный, навесной
