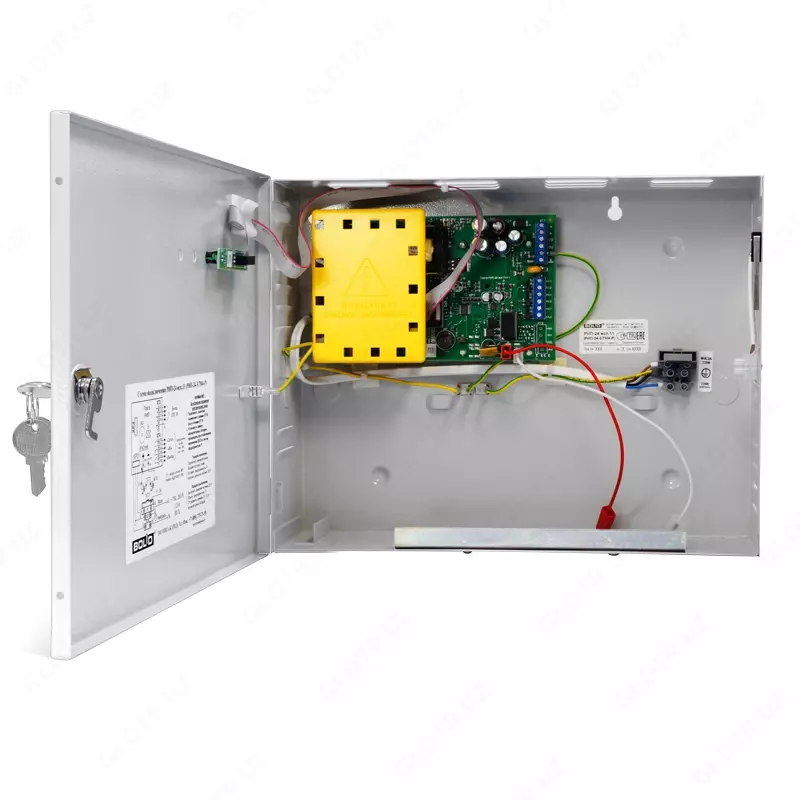

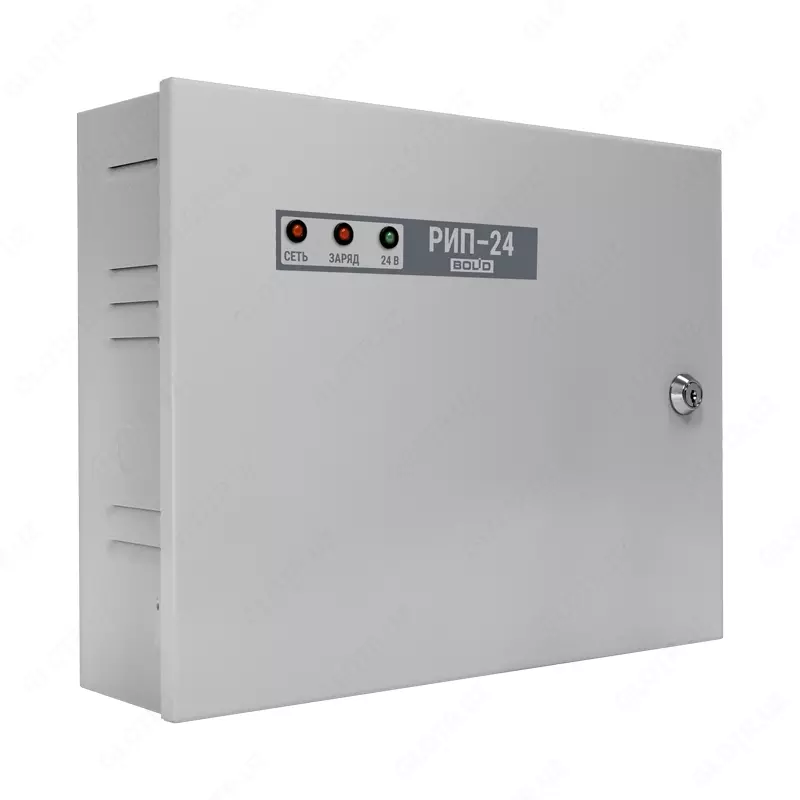

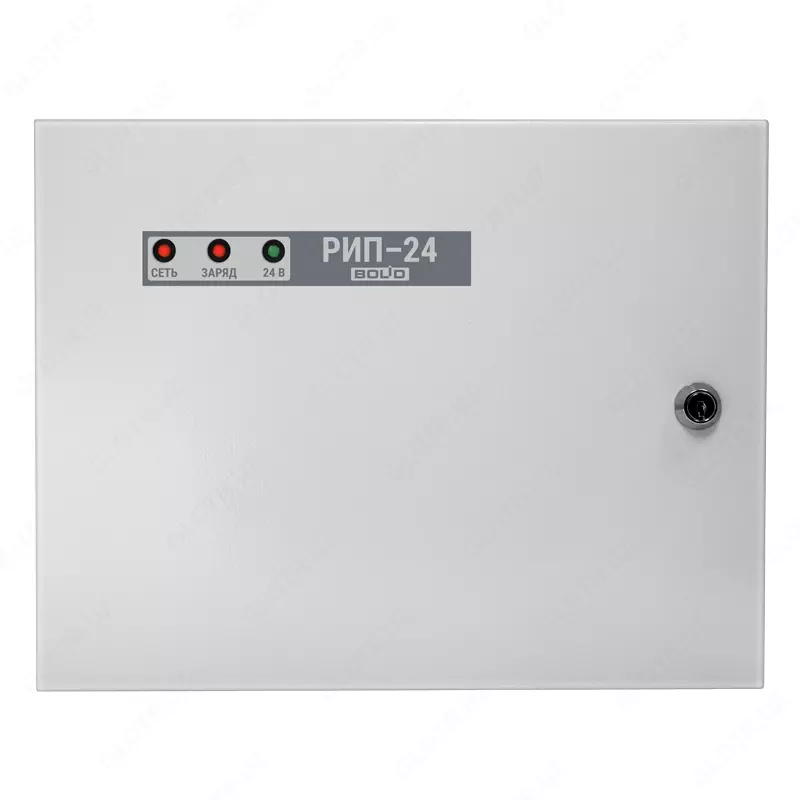

РИП-24 исп.11 (РИП-24-3/7М4-Р) - Резервированный источник питания

                            РИП-24 исп.11 (РИП-24-3/7М4-Р) - Резервированный источник питания

Предназначен для питания технических средств пожарной автоматики и других слаботочных систем.
24В; 3А (мах 4А); емкость АБ 2*7 Ач и внешних 34Ач; звуковая сигнализация; датчик вскрытия корпуса; защита: от перенапряжения, от КЗ, от переполюсовки АБ.

Соответствуют "Техническому регламенту о требованиях пожарной безопасности" (Федеральный закон от 22.07.2008 №123-ФЗ) и сертифицированы по ГОСТ Р 53325-2009 п.5: "Источники 1-й категории надежности электроснабжения средств противопожарной защиты".

Особенности:

• Рекомендуемый резервный источник питания Аккумуляторные батареи серии "Болид"
• Защита с автоматическим восстановлением работоспособности:
  • от превышения выходного напряжения
  • от перегрузок по выходу
  • от "переполюсовки" аккумуляторных батарей (АБ)
  • от замыкания клемм подключения АБ
• Контроль:
  • сетевого напряжения
  • величины выходного напряжения
  • величины напряжения АБ
• Передача информации о неисправности или отклонении напряжений от нормы с помощью реле
• Световая индикация и звуковая сигнализация:
  • наличие сетевого напряжения в сети
  • короткое замыкание или перегрузка по выходу
  • заряд АБ
  • отключение АБ при её разряде
  • отключение выхода РИП
• Контроль вскрытия корпуса

Технические характеристики:

Напряжение в сети, В - 150 - 253

Выходное напряжение, В: при питании от сети - 27,2±0,6, при питании от АБ - 20…27

Номинальный выходной ток, А - 3

Максимальный выходной ток, А (не менее 2 мин) - 4

Максимальная мощность потребляемая от сети, В•А - 200

Собственный ток потребляемый от АБ, мА, не более - 30

Защита от превышения выходного напряжения: +

Резервный источник питания – аккумуляторная батарея 12 В (свинцово-кислотная) - 7 Ач (2 шт.)

Звуковой сигнализатор: +

Возможность отключения звука: +

Количество индикаторов - 3

Датчик вскрытия корпуса: +

Количество релейных выходов - 3 (оптореле)

Максимальные напряжение и ток коммутации - 80В 100 мА

Время технической готовности - Не более 6 с

Диапазон рабочих температур - от минус 10 до + 40 °C

Относительная влажность - до 90% при +25 °C

Средний срок службы - 10 лет

Тип корпуса, степень защиты (IP) - М4 (IP30)

Корпус - Металл IP30

Габариты (ШхВхГ), мм - 340х270х100

Масса без АБ - 2,5

Подключение РИП (сечение проводов кв.мм) - РИП-24 исп.11

к сети - 0,75…2,5

к нагрузке - 0,5…2,5

к реле - 0,2…2,5

к датчику вскрытия - 0,5…2,5

Тип монтажа - Настенный, навесной

* - Возможность подключения дополнительных батарей 12 В,17 Ач - 2 шт., размещаемых в Бокс-24 исп.01
