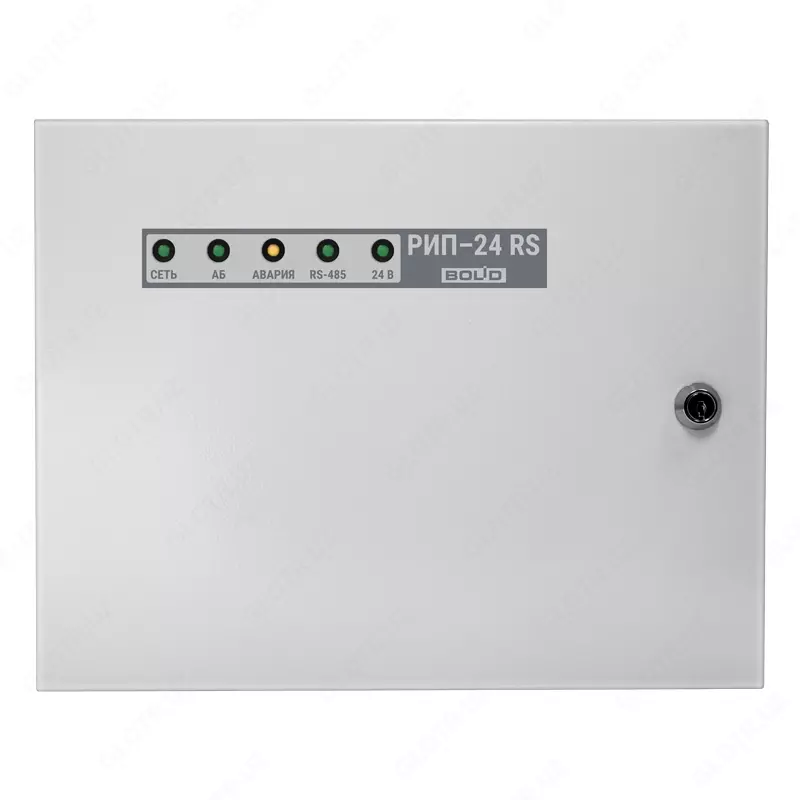

РИП-24 исп.50 (РИП-24-2/7М4-Р-RS) - Резервированный источник питания

                                     РИП-24 исп.50 - Резервированный источник питания

Предназначен для работы в составе ИСО "Орион" для питания извещателей, приборов ОПС, СКУД и пожарной автоматики.
24В; 2А (мах 2.5А); емкость АБ 2*7Ач; световая индикация; звуковая сигнализация; датчик вскрытия корпуса; защита: от перенапряжения, от КЗ, от переполюсовки АБ; интерфейс RS-485.

Особенности:

• Рекомендуемый резервный источник питания Аккумуляторные батареи серии "Болид"
• Передача событий на пульт "С2000М" или АРМ "Орион Про":
  • "Авария сети" (сетевое напряжение питания ниже 150 В или выше 253 В)
  • "Перегрузка источника питания" (выходной ток РИП более 2,5 А)
  • "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батарей (АБ) в заданных пределах)
  • "Неисправность источника питания" (при выходном напряжении ниже 20 В или выше 28,5 В)
  • "Неисправность батарей" (напряжение (АБ) ниже нормы, либо их внутреннее сопротивление выше предельно допустимого)
  • "Тревога взлома" (корпус РИП открыт)
  • "Отключение выходного напряжения"
• Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
  • напряжения в сети
  • напряжения на АБ
  • напряжения на выходе
  • тока нагрузки
• Расширенный диапазон входного напряжения сети
• Защита с автоматическим восстановлением работоспособности от:
  • превышения выходного напряжения
  • перегрузок по выходу
  • "переполюсовки" АБ
  • замыкания клемм подключения АБ
• Интеллектуальный контроль аккумуляторных батарей и управление зарядом:
  • автоматическая проверка состояния АБ тестовой нагрузкой
  • измерение емкости АБ
  • расчет времени работы в резервном режиме с учетом реального тока нагрузки
  • программируемый таймер-счетчик времени наработки АБ
  • отключение АБ при их разряде и превышении допустимого напряжения
  • автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса
  • контроль тока и напряжения зарядного устройства (ЗУ)
• Световая индикация и звуковая сигнализация:
  • наличие сетевого напряжения в сети
  • выход сетевого напряжения за пределы нормы (менее 150 В или более 253 В)
  • наличие или нарушение связи по интерфейсу RS-485
  • короткое замыкание или перегрузка по выходу
  • заряд АБ
  • отключение АБ при разряде
  • неисправность ЗУ
  • отключение выхода РИП в аварийных ситуациях
• Энергонезависимый буфер событий
• Релейный выход для сигнала "Неисправность"
• Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG

Технические характеристики:

Напряжение сети - (150...253) В

Выходное напряжение:  при питании от сети -(27,2±0,6) В,  при питании от АБ - (20...27,2) В

Номинальный выходной ток - 2 А

Максимальный выходной ток (10 мин.) - 2,5 А

Максимальная мощность, потребляемая от сети - 120 ВА

Собственный ток потребления от АБ - не более 40 мА

Резервный источник питания – аккумуляторная батарея 12 В (свинцово-кислотная) - 7 А*ч (2 шт.)

Световая индикация - 5 светодиодных индикатора для отображения режимов работы и неисправностей

Встроенный звуковой сигнализатор - есть

Датчик вскрытия корпуса - есть

Интерфейс - RS-485, протокол Орион

Буфер событий - 95 событий

Релейный выход ("Неисправность") - 1 шт., оптореле

Максимальное напряжение и ток коммутации реле - 80 В, 50 мА

Время технической готовности - не более 6 с

Рабочий диапазон температур - от -10 до +40 °C

Относительная влажность - до 93% при +25 °C

Степень защиты корпуса - IР30

Габаритные размеры - 340х270х100 мм

Масса - не более 2,5 кг (с батареями не более 8,5 кг)

Средний срок службы - 10 лет

Программирование РИП - Программа UProg.exe

Подключение к ПК при программировании - Через интерфейс RS-485 с помощью преобразователя интерфейсов

Тип подключения к РИП:   Клеммные колодки под винт
Подключение к сети: провод 0,75…2,5 кв.мм
Подключение нагрузки: провод 0,5…2,5 кв.мм
Подключение RS-485, реле К1: провод 0,2…2,5 кв.мм

Тип монтажа - настенный, навесной
