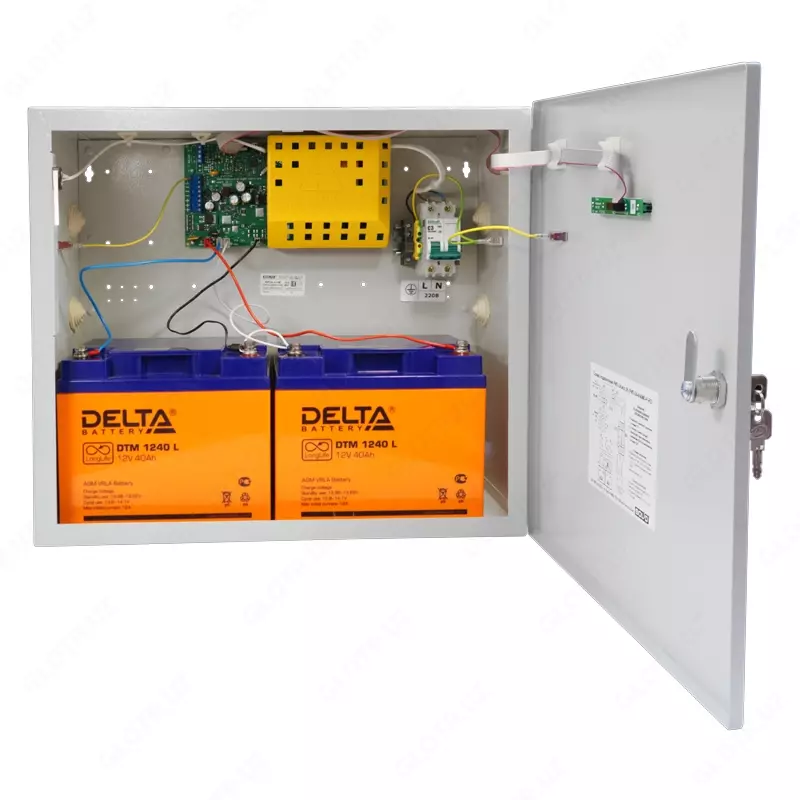

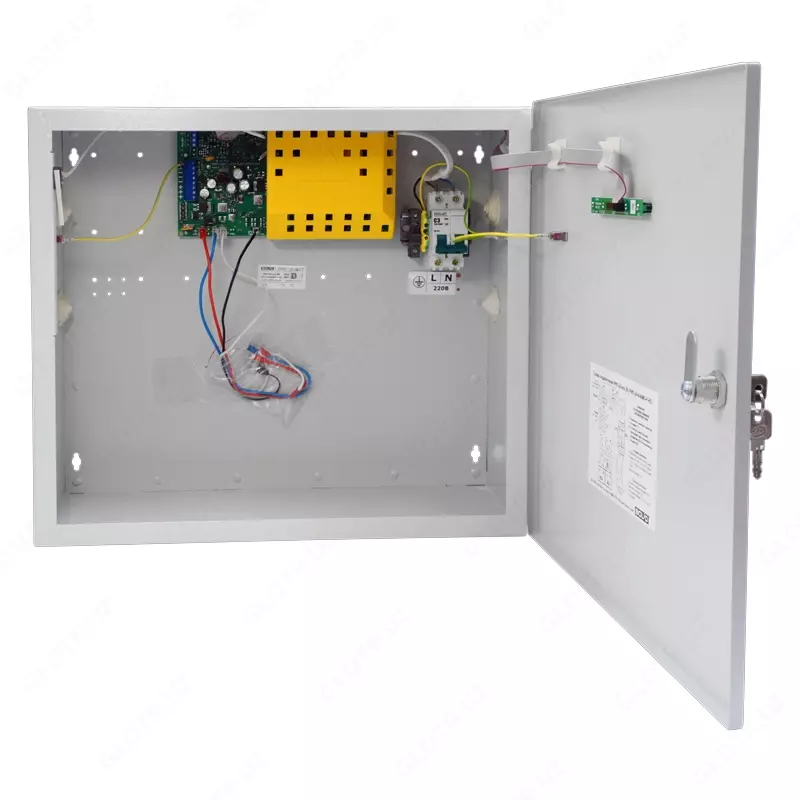

РИП-24 исп.56 (РИП-12-6/80М3-Р-RS) - Резервированный источник питания

                                        РИП-24 исп.56 - Резервированный источник питания

Предназначен для работы в составе ИСО "Орион" для питания извещателей, приборов ОПС, СКУД и пожарной автоматики
24 В; 4 А (мах 5 А); емкость АБ 40 Ач; световая индикация; звуковая сигнализация; датчик вскрытия корпуса; защита: от перенапряжения, от КЗ, от переполюсовки АБ; интерфейс RS-485.

Особенности:

• Рекомендуемый резервный источник питания Аккумуляторные батареи серии "Болид"
• Передача событий на пульт "С2000М" или АРМ "Орион Про":
  • "Сброс прибора" (при включении питания РИП);
  • "Авария сети" (сетевое напряжение питания ниже 150 В или выше 253 В);
  • "Восстановление сети" (сетевое напряжение питания в пределах 150…253 В);
  • "Перегрузка источника питания" (выходной ток РИП более 4,5 А);
  • "Перегрузка источника устранена" (выходной ток РИП менее 4,5 А);
  • "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи в заданных пределах);
  • "Восстановление ЗУ" (ЗУ обеспечивает напряжение и ток для заряда батареи в заданных пределах);
  • "Неисправность источника питания" (при подключённом сетевом напряжении РИП не обеспечивает выполнение п. 1.2.3);
  • "Восстановление питания" (при подключённом сетевом напряжении РИП обеспечивает выполнение п. 1.2.3);
  • "Неисправность батареи" (напряжение на одной из батареи (или на каждой) ниже 7 В или не подключена);
  • "Ошибка теста АБ" (внутреннее сопротивление батареи выше предельно допустимого – требуется замена или техническое обслуживание);
  • "Разряд батареи" (напряжение батарей ниже 22 В, при отсутствии сетевого напряжения);
  • "Требуется обслуживание" (время наработки батарей истекло, требуется заменить батареи);
  • "Восстановление батареи" (напряжение батареи выше 20 В, заряд батареи возможен);
  • "Тревога взлома" (корпус РИП открыт);
  • "Восстановление зоны контроля взлома" (корпус РИП закрыт);
  • "Отключение выходного напряжения" (РИП отключил выходное напряжение при отсутствии напряжения в сети и разряде батареи).
  • "Подключение выходного напряжения" (РИП подключил выходное напряжение при появлении напряжения в сети).
• Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
  • Напряжение в сети;
  • Напряжение на каждой АБ;
  • Напряжение на выходе;
  • Ток нагрузки;
  • Температуры внутри корпуса РИП.
• Расширенный диапазон входного напряжения сети.
• Защита с автоматическим восстановлением работоспособности от:
  • Превышения выходного напряжения;
  • Перегрузок по выходу;
  • "Переполюсовки" АБ;
  • Замыкания клемм подключения АБ.
• Интеллектуальный контроль каждой аккумуляторной батареи и управление их зарядом:
  • Автоматическая проверка состояния каждой АБ тестовой нагрузкой;
  • Измерение общей емкости установленных АБ;
  • Расчет времени работы в резервном режиме с учетом реального тока нагрузки и степени заряда;
  • Программируемый таймер-счетчик времени наработки АБ;
  • Отключение АБ при ее разряде и превышении допустимого напряжения;
  • Контроль тока и напряжения зарядного устройства (ЗУ).
• Световая индикация и звуковая сигнализация:
  • Наличие сетевого напряжения;
  • Выход сетевого напряжения за пределы нормы (ниже 150 В или выше 253 В);
  • Наличие или нарушение связи по интерфейсу RS-485;
  • Короткое замыкание или перегрузка по выходу;
  • Заряд АБ;
  • Необходимость замены АБ или проведения технического обслуживания;
  • Отключение АБ при ее разряде;
  • Неисправность ЗУ;
  • Отключение выхода РИП в аварийных ситуациях.
• Энергонезависимый буфер событий.
• Релейный выход для сигнала "Неисправность".
• Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле, корректировка показаний сетевого вольтметра, отключения событий по АКБ с помощью программы UPROG.

Технические характеристики:

Напряжение сети - (150...253) В

Выходное напряжение:  при питании от сети -(27,2±0,6) В,  при питании от АБ - (19...27) В

Номинальный выходной ток - 4 А

Максимальный выходной ток (10 мин.) - 5 А

Максимальная мощность, потребляемая от сети - 340 ВА / 2 А

Собственный ток потребления от АБ - не более 80 мА

Резервный источник питания – аккумуляторная батарея 12 В (свинцово-кислотная) - 40 А*ч (2 шт.) или 26 А*ч (2 шт.)

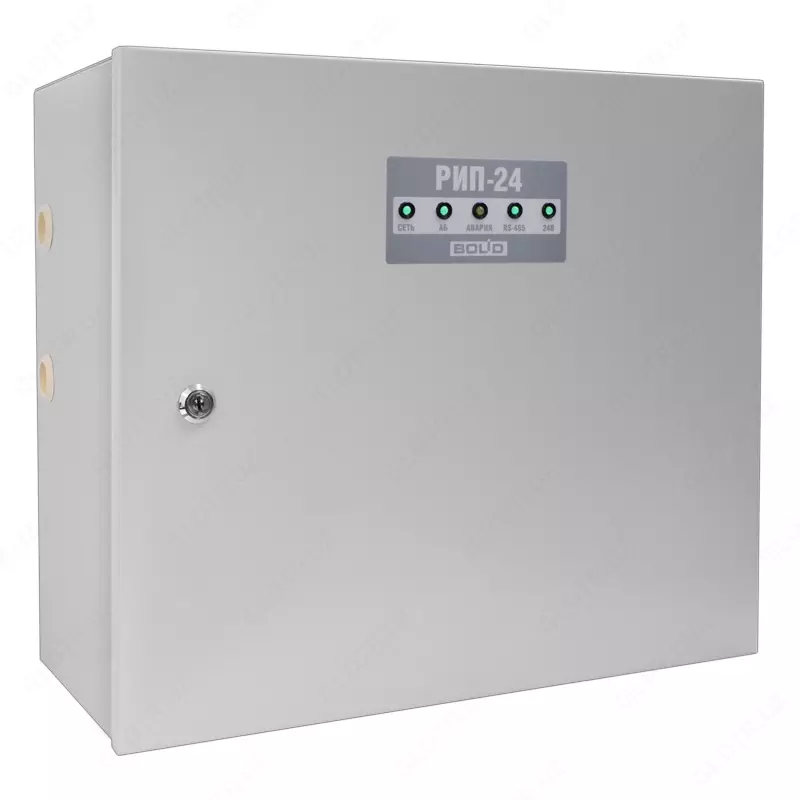

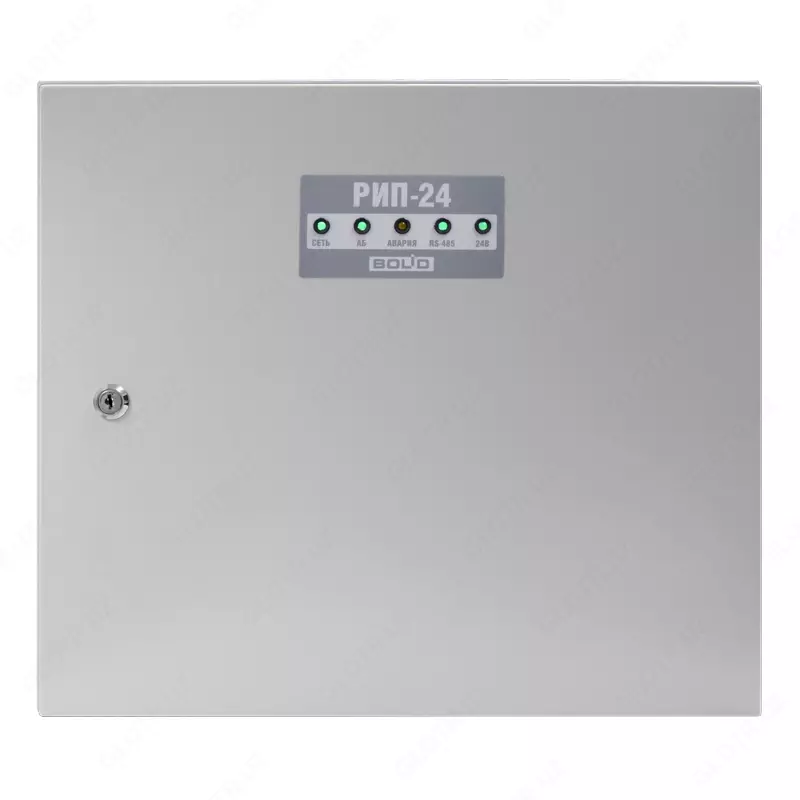

Световая индикация - 5 светодиодных индикатора для отображения режимов работы и неисправностей

Встроенный звуковой сигнализатор - есть

Датчик вскрытия корпуса - есть

Интерфейс - RS-485, протокол Орион

Буфер событий - 95 событий

Релейный выход ("Неисправность") - 1 шт., оптореле

Максимальное напряжение и ток коммутации реле - 80 В, 50 мА

Время технической готовности - не более 6 с

Рабочий диапазон температур - от -10 до +40 °C

Относительная влажность - до 93% при +25 °C

Тип корпуса, степень защиты (IP) - M3 (IР30)

Габаритные размеры - не более 450х400х210 мм

Масса РИП с двумя батареями DTM1240 - не более 36 кг

Средний срок службы - 10 лет

Программирование РИП - Программа UProg.exe

Подключение к ПК при программировании - Через интерфейс RS-485 с помощью преобразователя интерфейсов

Тип подключения к РИП:   Клеммные колодки под винт
Подключение к сети: провод 0,75…2,5 кв.мм
Подключение нагрузки: провод 0,5…2,5 кв.мм
Подключение RS-485, реле К1: провод 0,2…2,5 кв.мм

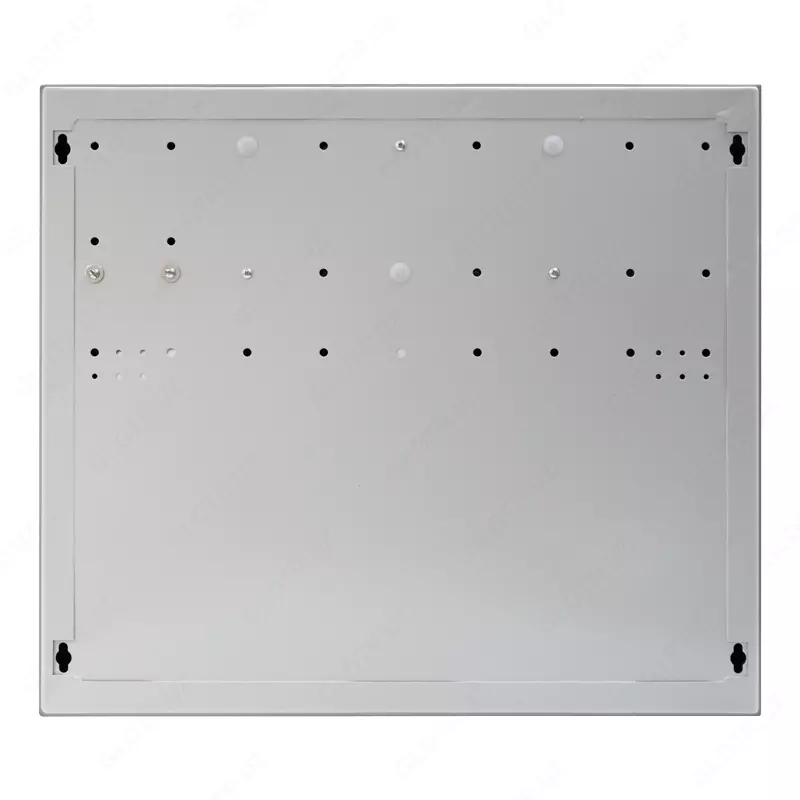

Тип монтажа - настенный, навесной
