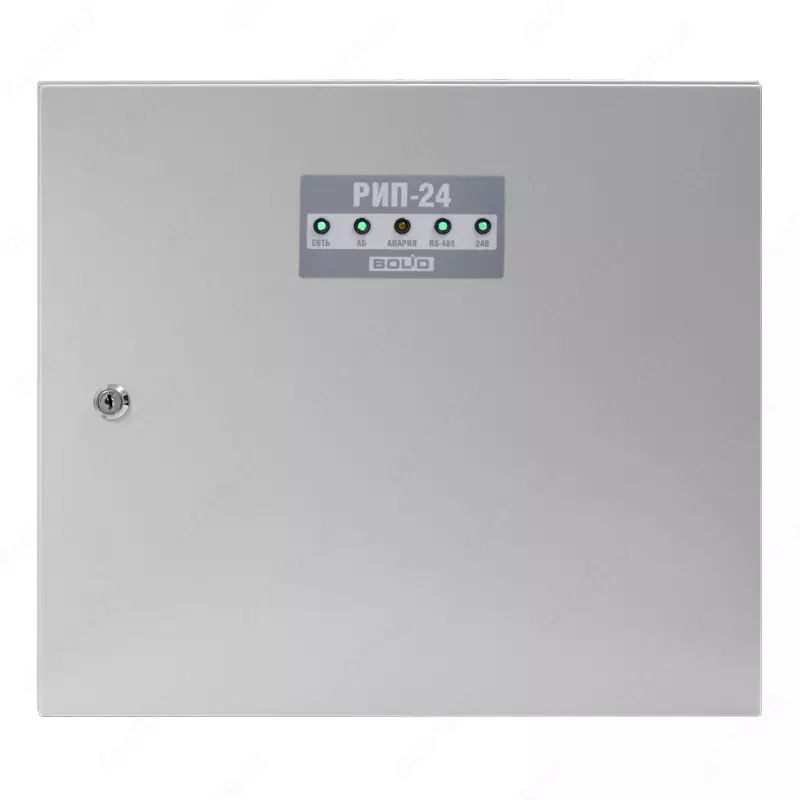

РИП-24 исп.57 - Резервированный источник питания

                                                                                      РИП-24 исп.57 - Резервированный источник питания

Предназначен для питания извещателей, приборов ОПС, СКУД и пожарной автоматики в составе ИСО «Орион».
24 В, 8 А (max 11 А); емкость устанавливаемых АБ 40 Ач (2 шт.); два независимых RS-485 интерфейса; два выхода к нагрузке с индивидуальной защитой по току; защита: от перенапряжения, от КЗ, от переполюсовки АБ.

Особенности:

• Рекомендуемый резервный источник питания Аккумуляторные батареи серии «Болид»
• Функциональные возможности:
  • Два независимых выходных канала
  • Две информационные линии интерфейса RS-485
  • Резонансный AC/DC преобразователь 300 Вт с активным ККМ
  • Измерение коэффициента мощности потребления от сети, напряжения и тока сети
  • Измерение выходного напряжения и тока
  • Балансировка и термокомпенсация напряжения заряда аккумуляторных батарей 26Ач или 40Ач
  • Анализ состояния каждой из 2-х АБ путем измерения их внутренних сопротивлений
• Передача событий на пульт «С2000М», «С2000М исп.02», ППКУП «Сириус» или АРМ «Орион Про»:
  • «Сброс прибора»
  • «Авария сети»
  • «Восстановление сети»
  • «Перегрузка источника питания» / «Перегрузка источника устранена»
  • «Неисправность ЗУ» / «Восстановление ЗУ»
  • «Неисправность источника питания» / «Восстановление питания»
  • «Неисправность батареи»
  • «Ошибка теста АБ»
  • «Разряд батареи»
  • «Требуется обслуживание» / «Требуется замена батареи»
  • «Восстановление батареи»
  • «Тревога взлома» /«Восстановление зоны контроля взлома»
  • «Отключение выходного напряжения» /«Подключение выходного напряжения»
  • «Повышение температуры АБ» / «Температура АБ в норме»
• Измерение и передача данных по запросу от «С2000М», «С2000М исп.02», ППКУП «Сириус» или АРМ «Орион Про»:
  • Напряжения и тока сети
  • Коэффициента активной мощности сети
  • Напряжения АБ
  • Напряжение на выходе
  • Тока нагрузки
  • Тока заряда/разряда АБ
  • Внутреннего сопротивления каждой АБ
  • Измерение температуры АБ
• Защита с автоматическим восстановлением работоспособности от:
  • Превышений входного и выходного напряжений
  • Перегрузок по входу и выходу
  • «Переполюсовки» каждой АБ
  • Замыкания клемм подключения АБ
• Интеллектуальный контроль каждой аккумуляторной батареи:
  • Анализ состояния каждой из 2х АБ путем измерения их внутренних сопротивлений
  • Измерение емкости АБ
  • Балансировка АБ
  • Расчет времени работы в резервном режиме с учетом реального тока нагрузки
  • Программируемый таймер-счетчик времени наработки АБ
  • Отключение АБ при ее разряде
  • Автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса (термокомпенсация)
• Световая индикация и звуковая сигнализация:
  • Наличие / отсутствие сетевого напряжения
  • Наличие или нарушение связи по интерфейсу RS-485
  • Короткое замыкание или перегрузка по выходу
  • Заряд АБ
  • Отсутствие АБ
  • Отключение АБ при ее разряде
• Энергонезависимый буфер событий
• Релейный выход для сигналов неисправности
• Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UProg
• Поддержка мониторинга параметров через программу Shleifes

Технические характеристики:

Напряжение сети - (176...253) В

Выходное напряжение:

при питании от сети - (27±1) В

при питании от АБ - (20...27) В

Количество выходных каналов (для подключения нагрузок) с защитой от КЗ и автоматическим восстановлением после КЗ - 2

Общий номинальный выходной ток выходных каналов - 8 А

Общий максимальный выходной ток выходных каналов (до 2х минут) -11 А

Максимальная мощность, потребляемая от сети - 330 ВА

Коэффициент мощности потребляемой от сети при номинальном выходном токе - не менее 0,98 (активный корректор)

Собственный ток потребления от АБ - не более 15 мА

Резервный источник питания – аккумуляторная батарея 12 В (свинцово-кислотная) - 40 А*ч (2 шт.) или 26 А*ч (2 шт.)

Световая индикация - 5 светодиодных индикаторов для отображения режимов работы и неисправностей

Встроенный звуковой сигнализатор - есть

Датчик вскрытия корпуса - есть

Количество линий RS-485(синхронных между собой), поддерживающих протокол «Орион» - 2

Буфер событий - 137 событий

Релейный выход ("Неисправность") - 1 шт., оптореле

Максимальные напряжение и ток коммутации реле - 80 В, 50 мА

Рабочий диапазон температур - от -10 до +40 °C

Относительная влажность - до 90% при +25 °C

Тип корпуса, степень защиты (IP) - M3 (IР30)

Габаритные размеры - не более 450х400х210 мм

Масса РИП с АБ - не более 36,5 кг

Средний срок службы - 10 лет

Программирование РИП - Программа UProg.exe

Подключение к ПК при программировании - Через интерфейс RS-485 с помощью преобразователя интерфейсов

Тип подключения к РИП - Клеммные колодки под винт

Подключение к сети: провод 1,5…4,0 кв.мм
Подключение нагрузки: провод 0,75…2,5 кв.мм
Подключение RS-485, реле К1: провод 0,2…1,5 кв.мм

Тип монтажа -  настенный, навесной
