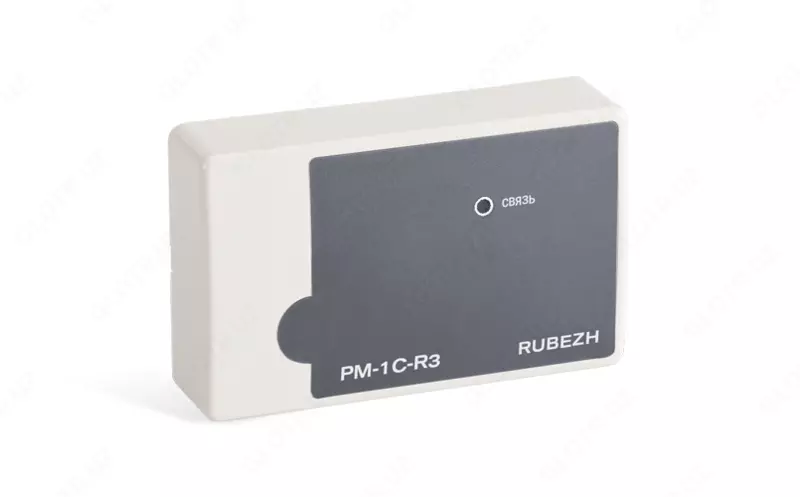

РМ-1С-R3 - Адресный релейный модуль

Адресный релейный модуль РМ-1С-R3 предназначен для управления исполнительными устройствами, входящими в состав системы пожарной сигнализации. Работают в составе адресной системы под управлением приемно-контрольного прибора Рубеж, обеспечивающим в АЛС обмен в протоколе R3.

Адресный релейный модуль является программируемым устройством. Конфигурация задается пользователем при конфигурации системы с компьютера или с приемно-контрольного прибора. Релейный модуль представляет собой дистанционно управляемый переключатель. Функционально релейный модуль РМ-1С-R3 представляет собой 1 отдельное логическое устройство (одно отдельное реле).

Адресный релейный модуль обеспечивает подключение любых исполнительных устройств АСУТП, управление которыми возможно на релейном уровне, напряжение и ток потребления которых удовлетворяют техническим характеристикам реле. Кроме этого, релейный модуль позволяет организовать передачу различных состояний системы на стороннее оборудование и ПЦН. Релейный модуль имеет светодиодную индикацию наличия связи с приемно-контрольным прибором и индикацию включенного состояния реле.

Питание релейного модуля и передача сигналов на приемно-контрольный прибор осуществляются по униполярной адресной линии связи. Релейный модуль РМ-1С-R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

 Включение реле возможно по различным событиям в системе (зоне), например, пожар, внимание, включение автоматики МПТ, включение модуля пожаротушения, тревога, поставлен на охрану, снят с охраны, лампа, сработка устройств (АМ-1Т, МДУ-1, ШУЗ) и т. д.

Технические характеристики:

Питание - от АЛС

Ток потребления от АЛС, мА, не более - 0.87

Коммутируемый ток при напряжении 24В, А, не более - 5

Коммутируемый ток при напряжении 230В, А, не более - 5

Количество релейных выходов - 1

Степень защиты оболочки - IP30

Масса, г, не более - 250

Ширина, мм, не более - 125

Высота, мм, не более - 84

Глубина, мм, не более - 37

Средний срок службы, лет - 10

Диапазон рабочих температур, °С - от -25 до +55
