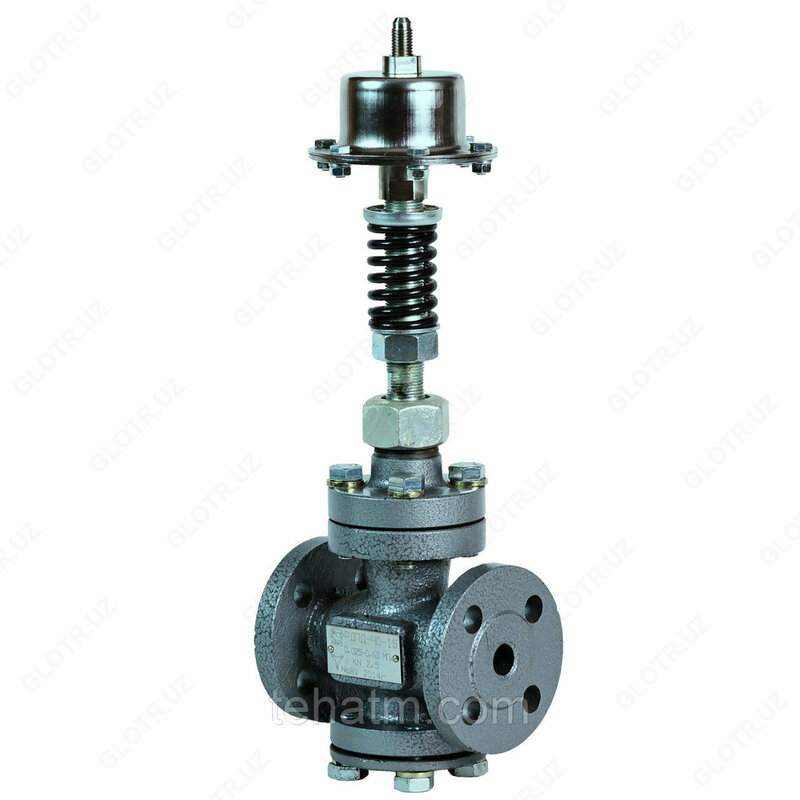

РПДПД - РЕГУЛЯТОРЫ ПЕРЕПАДА ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ
В наличии Код: P-0636143-
-
- Описание
-
Регулируемое давление: 0,4-1,0 МПа; 0,025-0,63 МПа
-
Условное давление: 1,6 МПа
-
Среда: пар, газ, жидкости
-
Dn: 15, 20, 25 мм
-
Kv: 1,0; 1,6; 2,5; 4,0; 6,3 м3/ч
-
Температура среды: 0 ... +225 °C
-
Исполнение: общепромышленное
-
- Описание
-
-
Регуляторы давления РДПД-НО(НЗ) и регуляторы перепада давления РПДПД, работающие без постороннего источника энергии, предназначены для автоматического поддержания заданного давления или перепада давления жидких, газо- и парообразных сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ Р 52931 для группы В4. Корпусы регуляторов, по выбору, из серого чугуна (СЧ 20) – основное исполнение, стального литья (сталь 20Л), коррозионостойкого литья (сталь 12Х18Н10Т) и высокопрочного чугуна ВЧ40. Корпусные детали из ВЧ40 рассчитаны на давление PN25. Выпускаются по СНИЦ.423 117.050 ТУ. Присоединительные размеры фланцев по ГОСТ 33259-2015 тип 21 исполнение В.
Варианты исполнения регуляторов давления: РДПД-НО (нормально-открытый) – регулирование давления «после себя», РДПД-НЗ (нормально-закрытый) – регулирование давления «до себя».
Принцип действия основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на сильфоне измерительного механизма.
Регуляторы используются в промышленных установках, тепловых пунктах, системах водоснабжения и других объектах в соответствии с их технической характеристикой. Перед регулятором рекомендуется ставить фильтр сетчатый соответствующего диаметра.
Также по спец. заказу прибор может комплектоваться ответными стальными приварными фланцами.
Имеется Декларация соответствия техническому регламенту таможенного союза.
|
Диаметр условного прохода, DN, мм |
Пределы регулирования, МПа |
Условная пропускная способность,Кv, м3/ч,±10 % |
Номинальный ход клапана, мм |
Масса, |
|
15 |
0,025-0,63 |
1 |
3,5+0,5 |
7 |
|
1,6 |
||||
|
2,5 |
||||
|
20 |
1,6 |
8,5 |
||
|
2,5 |
||||
|
4 |
||||
|
25 |
6,3 |
9,5 |
Пример записи при заказе регулятора давления с нормально открытым регулирующим клапаном, диаметром условного проход 15 мм, с пределами настройки (0,4 – 1,0) МПа: « Регулятор давления прямого действия РДПД-НО-15 (0,4 – 1,0) МПа – СНИЦ.423 117.050 ТУ».
То же для регулятора перепада давления, диметром условного прохода 25 мм, пределами настройки (0,025-0,63) МПа: « Регулятор перепада давления прямого действия РПДПД-25 (0,025 – 0,63) МПа СНИЦ.423 117.050 ТУ».
Примечание. При выборе нестандартного исполнения по пропускной способности необходимо указать её значение после обозначения ТУ в примере заказа. Например, РПДПД-25 (0,025 - 0,63) МПа СНИЦ.423 117.050 ТУ-2,5
