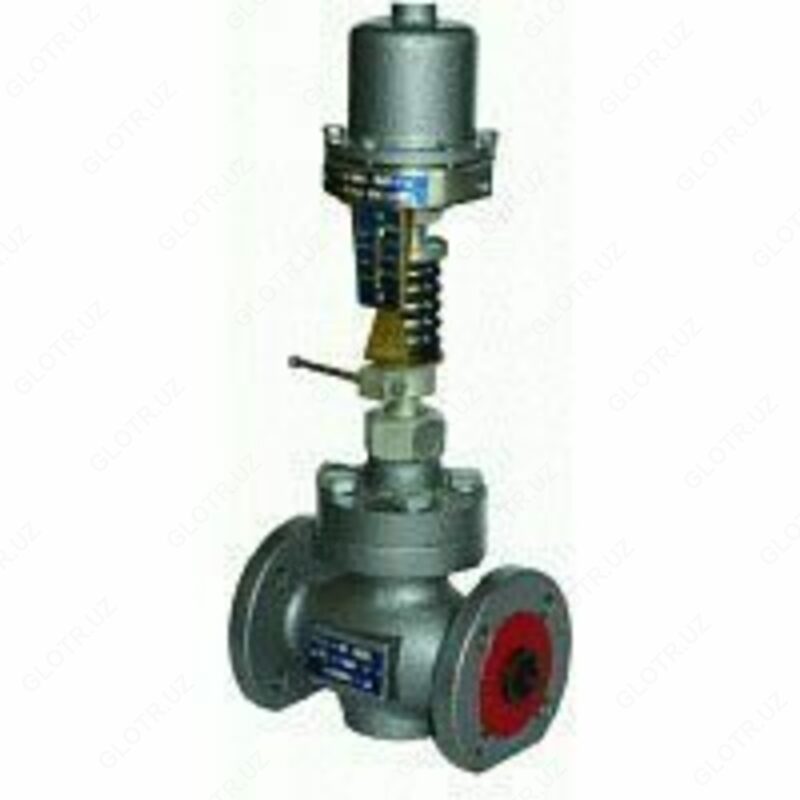

РПДС - РЕГУЛЯТОР ПЕРЕПАДА ДАВЛЕНИЯ

В наличии Код: P-0636146

от 9 500 000 сум / шт.

Контакты

Написать

Описание

Регуляторы давления РДС-НО (НЗ) и регуляторы перепада давления РПДС, работающие без постороннего источника энергии, предназначены для автоматического поддержания заданного давления или перепада давления жидких, газо- и парообразных сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ 12997 для группы В4. Корпусы регуляторов, по выбору, из серого чугуна (СЧ 20) – основное исполнение, стального литья (сталь 20Л) и коррозийностойкого литья (сталь 12Х18Н10Т). Выпускаются по СНИЦ.423117.034ТУ. Присоединительные размеры фланцев по ГОСТ 12815-80.

Описание

Варианты исполнения регуляторов давления: РДС-НО – регулирование давления «после себя»,РДС-НЗ – регулирование давления «до себя».

Принцип действия основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на сильфонном узле.

Регуляторы используются в промышленных установках, тепловых пунктах, системах водоснабжения и других объектах в соответствии с их технической характеристикой.

Также по спец. заказу прибор промышленной автоматики может комплектоваться фильтром соответствующего диаметра, ответными стальными приварными фланцами.

Имеется сертификат соответствия

Технические характеристики

Диаметры условного прохода DN, мм	15	20	25	32	40	50	65	80	100	125	150
Диапазоны настройки регулируемого давления, МПа	0,025-0,63; 0,4-1,0
Условная пропускная способность, КN, м³/ч	2,5	4	6,3	10	16,0	25,0	40,0	63,0	100,0	160,0	250,0
Условное давление PN, МПа	1,6						1,0
Зона пропорциональности, не более	10% от верхнего предела настройки
Зона нечувствительности, не более	1,6 % от верхнего предела настройки
Относительный нерегулируемый расход по пару в % от КN, не более	10,0
Относительный нерегулируемый расход для остальных регуляторов в % от КN, не более	0,5
Температура регулируемой среды, °C	от 0 до + 225
Масса регуляторов, кг, не более	6,5	7,7	8,5	11	14	20	26	37	52	75	92
Длина импульсной трубки, м	1,6
Минимальный перепад давления на клапане МПа	0,1
