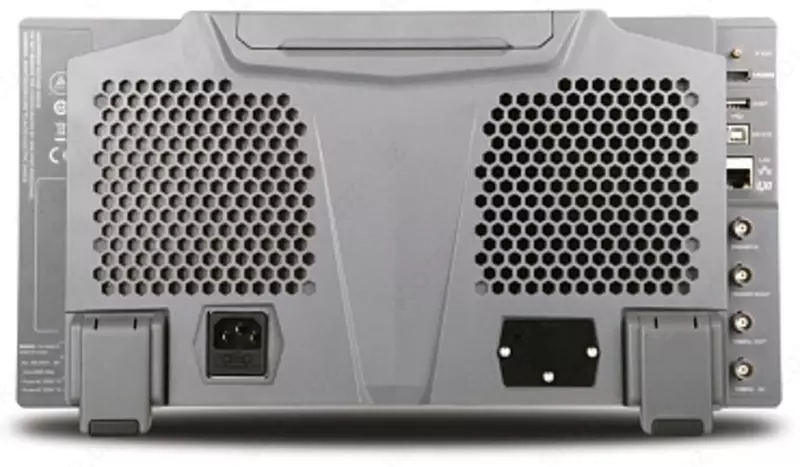

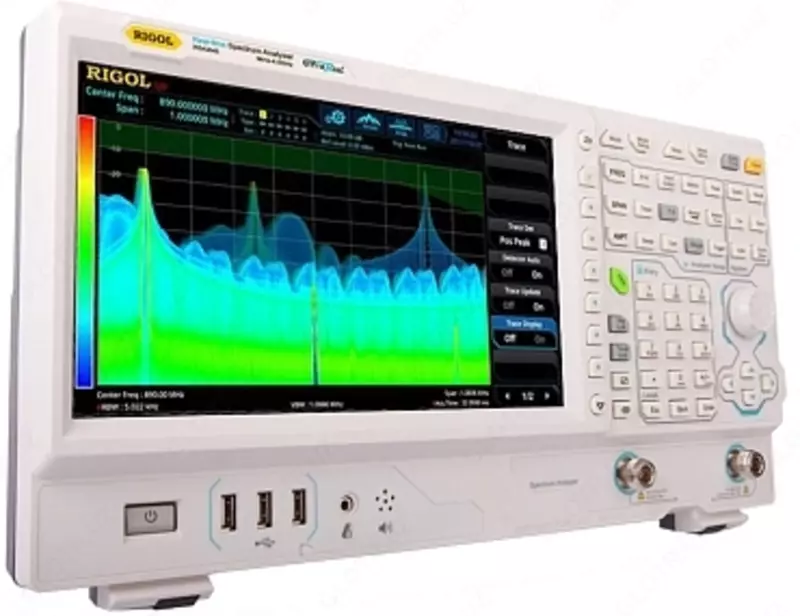

RSA3045-TG, анализатор спектра реального, времени с трекинг-генератором

Характеристики RSA3045-TG

ЧАСТОТА	Частотный диапазон		9 кГц…4,5 ГГц
ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ	Опорная частота		10 МГц
	Точность после калибровки	стандартно	<1 ppm
		опция OCXO-C08	<0,1 ppm
	Температурная стабильность источника опорной частоты (0~50 °C)	стандартно	<0,5 ppm
		опция OCXO-C08	<0,005 ppm
	Старение	стандартно	<1 ppm/год
		опция OCXO-C08	<0,03 ppm/год
Режим стандартного анализатора спектра со свипированием (GPSA)
ЧАСТОТА	Маркер	Разрешение	± полоса обзора / (кол. точек развертки-1)
		Погрешность	± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
	Счетчик частоты	Разрешение	1 Гц
		Погрешность	± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)
	Полоса обзора	Диапазон	Нулевая, 100 Гц...максимальная частота (штатно) Нулевая, 10 Гц...максимальная частота (с опцией RSA3000-BW1)
		Разрешение	2 Гц
		Погрешность	± полоса обзора / (кол. точек развертки-1)
	Плотность фазовых шумов (500 МГц, 20~30 °C)	1 кГц	<-90 дБн/Гц
		10 кГц	<-100 дБн/Гц; <-102 дБн/Гц (тип.)
		100 кГц	<-100 дБн/Гц; <-102 дБн/Гц (тип.)
		1 МГц	<-110 дБн/Гц; <-112 дБн/Гц (тип.)
	Полоса пропускания	Разрешение ПЧ RBW (-3 дБ )	10 Гц… 3 МГц, с шагом 1-3-10 (штатно) 1 Гц… 10 МГц, с шагом 1-3-10 (с опцией RSA3000-BW1)
		Погрешность RBW	<5%
		Избирательность (60 дБ/3 дБ)	<5:1
		Разрешение видео VBW (-3 дБ )	1 Гц… 10 МГц, с шагом 1-3-10
		Разрешение RBW (-6 дБ ) с опцией RSA3000-EMC	200 Гц, 9 кГц, 120 кГц, 1 МГц
АМПЛИТУДА	Измерение уровня (fц ≥ 10 МГц)	Диапазон (fц≥10 МГц)	Уровень собственных шумов … +30 дБм
	Максимальный уровень на входе	Постоянное напряжение	50 В
		Макс. уровень CW RF Power	+30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл.
			- 10 дБм , аттенюатор =20 дБ, предусилитель вкл.
		Макс. опасный уровень CW RF Power	+33 дБм (2 Вт)
	Средний уровень шумов (типично) 0 дБ аттенюатор, усреднение ≥50, трекинг-генератор выкл., нормализован к 1 Гц	без предусилителя
		9 кГц...100 кГц	<-120 дБм (тип.)
		100 кГц...20 МГц	<-135 дБм, <-140 дБм (тип.)
		20 МГц…2,7 ГГц	<-138 дБм, <-141 дБм (тип.)
		2,7 ГГц…3,0 ГГц	<-136 дБм, <-141 дБм (тип.)
		3,0 ГГц…4,5 ГГц	<-136 дБм, <-140 дБм (тип.)
				с предусилителем (опция RSA3000-PA)
				100 кГц...20 МГц	<-152 дБм, <-160 дБм (тип.)
		20 МГц…2,7 ГГц	<-158 дБм, <-161 дБм (тип.)
		2,7 ГГц…3,0 ГГц	<-156 дБм, <-161 дБм (тип.)
		3,0 ГГц…4,5 ГГц	<-154 дБм, <-159 дБм (тип.)
				Частотный отклик (аттенюатор = 10 дБ, отн. 50 МГц)	без предусилителя
					100 кГц…3,0 ГГц	<0,7 дБ; <0,5 дБ (тип.)
		3,0 ГГц...4,5 ГГц	<0,9 дБ; <0,5 дБ (тип.)
		с предусилителем (опция RSA3000-PA)
	100 кГц…3,0 ГГц	<1,0 дБ; <0,5 дБ (тип.)
	3,0 ГГц...6,5 ГГц	<1,2 дБ; <0,5 дБ (тип.)
	Отображение уровня	Логарифмическая шкала	1 дБ…200 дБ
		Линейная шкала	0 до опорного уровня
		Количество точек	801
		Количество графиков	6
		Тип детектора	обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение,  квазипиковый (опция RSA3000-EMC)
		Операции над графиками	непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
		Единицы измерения	дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
	Аттенюатор	Диапазон ослабления	0…50 дБ, с шагом 1 дБ
		Погрешность переключения (fц=50 МГц, отн. 10 дБ, предусилит. выкл):	<0,3 дБ
				Абсолютная амплитудная погрешность (центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 °C)		<0,3 дБ
	Установка опорного уровня	Логарифмическая шкала	-170 дБм…+30 дБм с шагом 0,01 дБ
		Линейная шкала	707 пВ...7,07 В; 0,11% разрешение
