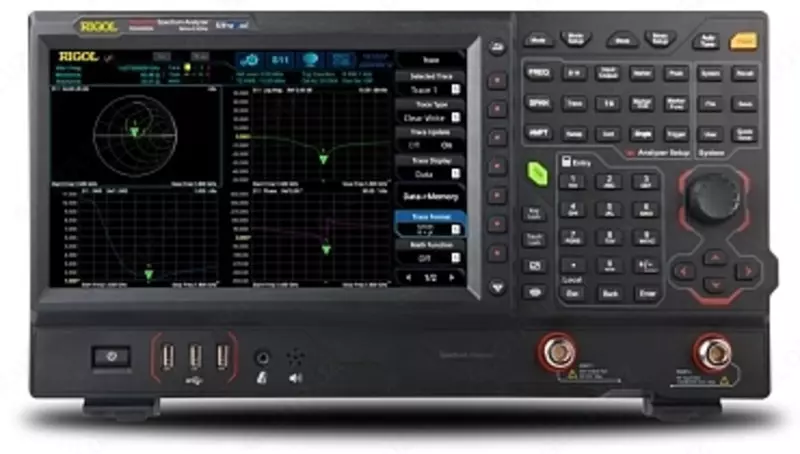

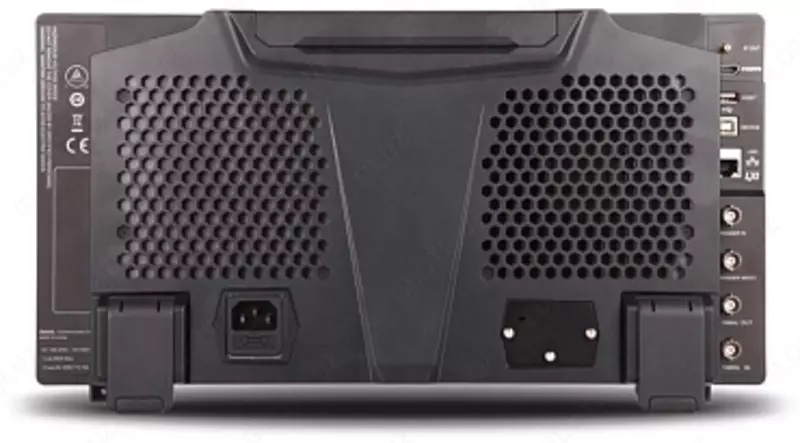

RSA5032N - анализатор спектра реального времени

Характеристики RSA5032N

Характеристики	Параметры		Значения
Для всех измерительных режимов
ЧАСТОТА	Частотный диапазон		9 кГц…3,2 ГГц
ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ	Опорная частота		10 МГц
	Точность после калибровки	стандартно	<1 ppm
		опция OCXO-C08	<0,1 ppm
	Температурная стабильность источника опорной частоты (0~50 °C)	стандартно	<0,5 ppm
		опция OCXO-C08	<0,005 ppm
	Старение	стандартно	<1 ppm/год
		опция OCXO-C08	<0,03 ppm/год
Режим стандартного анализатора спектра со свипированием (GPSA)
ЧАСТОТА	Маркер	Разрешение	± полоса обзора / (кол. точек развертки-1)
		Погрешность	± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
	Счетчик частоты	Разрешение	1 Гц
		Погрешность	± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)
	Полоса обзора	Диапазон	Нулевая, 10 Гц...максимальная частота
		Разрешение	2 Гц
		Погрешность	± полоса обзора / (кол. точек развертки-1)
	Плотность фазовых шумов (500 МГц, 20~30 °C)	1 кГц	<-95 дБн/Гц
		10 кГц	<-106 дБн/Гц; <-108 дБн/Гц (тип.)
		100 кГц	<-106 дБн/Гц; <-108 дБн/Гц (тип.)
		1 МГц	<-115 дБн/Гц; <-117 дБн/Гц (тип.)
	Полоса пропускания	Разрешение ПЧ RBW (-3 дБ)	1 Гц… 10 МГц,с шагом 1-3-10
		Погрешность RBW	<5%
		Избирательность (60 дБ/3 дБ)	<5:1
		Разрешение видео VBW (-3 дБ)	1 Гц… 10 МГц,с шагом 1-3-10
		Разрешение RBW (-6 дБ)	200 Гц, 9 кГц, 120 кГц, 1 МГц
АМПЛИТУДА	Измерение уровня (fц ≥ 10 МГц)	Диапазон	Уровень собственных шумов … +30 дБм
	Максимальный уровень на входе	Постоянное напряжение	50 В
		Макс. уровень CW RF Power	#ОШИБКА!
			- 10 дБм , аттенюатор =20 дБ, предусилитель вкл.
		Макс. опасный уровень CW RF Power	#ОШИБКА!
	Средний уровень шумов (типично) 0 дБ аттенюатор, усреднение ≥50, трекинг-генератор выкл., нормализован к 1 Гц	без предусилителя
		9 кГц...100 кГц	<-120 дБм (тип.)
		100 кГц...20 МГц	<-135 дБм, <-140 дБм (тип.)
		20 МГц…1,5 ГГц	<-142 дБм, <-145 дБм (тип.)
		1,5 ГГц…2,7 ГГц	<-140 дБм, <-143 дБм (тип.)
		2,7 ГГц…3,2 ГГц	<-138 дБм, <-141 дБм (тип.)
				с предусилителем (опция RSA5000-PA)
				100 кГц...20 МГц	<-152 дБм, <-160 дБм (тип.)
		20 МГц…1,5 ГГц	<-162 дБм, <-165 дБм (тип.)
		1,5 ГГц…2,7 ГГц	<-160 дБм, <-163 дБм (тип.)
		2,7 ГГц…3,2 ГГц	<-158 дБм, <-161 дБм (тип.)
				Частотный отклик (аттенюатор = 10 дБ, отн. 50 МГц)	без предусилителя	<0,5 дБ; <0,3 дБ (тип.)
					с предусилителем (опция RSA5000-PA)	<0,7 дБ; <0,3 дБ (тип.)
		Отображение уровня	Логарифмическая шкала	1 дБ…200 дБ
			Линейная шкала	0 до опорного уровня
	Количество точек		801
	Количество графиков		6
	Тип детектора		обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый
	Операции над графиками		непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
	Единицы измерения		дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
	Аттенюатор	Диапазон ослабления	0…50 дБ, с шагом 1 дБ
		Погрешность переключения (fц=50 МГц, отн. 10 дБ):	<0,3 дБ
				Абсолютная амплитудная погрешность (центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC)		<0,3 дБ
	Установка опорного уровня	Логарифмическая шкала	-170 дБм…+30 дБм с шагом 0,01 дБ
		Линейная шкала	707 пВ...7,07 В; 0,11% разрешение
