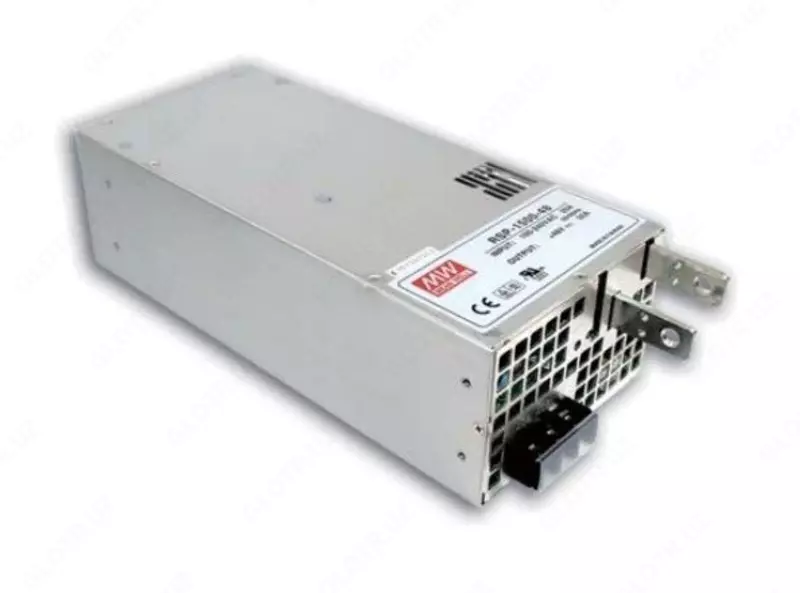

RSP-1500-12 Блок питания MEAN WELL

Технические характеристики

Техническая документация

Выход:
Напряжение постоянного тока	12V
Номинальный ток	125A
Диапазон тока	0-125A
Номинальная мощность	1500W
Уровень шума на выходе	150mVp-p
Диапазон регулировки напряжения	10-13.5V
Допустимое отклонение напряжения	±1.0%
Нестабильность выходного напряжения по сети	+0.5%
Нестабильность по нагрузке	±0.5%
Время установки, время нарастания	1500ms, 100ms at full load
Время удержания	10ms at full load 114ms at full load 116ms at full load

Вход:
Диапазон входных напряжений	90 - 264VAC 127 - 370VDC
Диапазон частот	47-63HZ
КПД	87%
Переменный ток	17A/115VAC 8A/230VAC
Выдерживаемое напряжение	l/P-0/P:3KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC
Пусковой ток	30A/115VAC 60A/230VAC
Коррекция коэффициента мощности	0.95/230VAC 0.98/115VAC at full load

Защита:
Защита от перенапряжения	13.8 - 16.8V / Protection type : Shut down o/p voltage, re-power on to recover
Защита от перегрузки	105 -135% rated output power / Protection type: Constant current limiting unit will shut down o/p voltage after 5sec. Re-power on to recover

Условия окр. среды:
Диапазон рабочих температур	-20 - +70°C
Рабочая влажность	20 - 90% RH non-condensing
Температурный коэффициент	±0.05%/°C (0 - 50°C)
Вибрация	10 - 500Hz, 2G 10min./1 cycle, 60min. each along X, Y, Z axes
Температурно-влажностный режим хранения	-40 - +85°C ,10- 95% RH

Безопасность и ЭМП:
Стандарты безопасности	UL60950-1, TUV EN60950-1 approved
Сопротивление изоляции	l/P-O/P, l/P-FG, O/P-FG:100M Ohms/500VDC/25°C/70% RH
Электромагнитная совместимость	Compliance to EN55022 (CISPR22), EN61000-3-2,-3
Электромагнитная помехоустойчивость	Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, light industry level, criteria A

Прочее:
MTBF (Средняя наработка на отказ)	62.6K hrs min. MIL-HDBK-217F (25°C)
Габаритные размеры	278*127*83.5mm (L*W*H)
Упаковка	3.0Kg; 4pcs/13Kg/1.19CUFT
