РТФ-К — тигель-форма одноразовая

Описание тигель-формы одноразовой РТФ-К:

Наиболее технологически простым и высоко надежным способом присоединения катодных и дренажных выводов к стенке трубопровода является термитная сварка. Сущность термитной сварки заключается в использовании тепловой энергии термохимической окислительно-восстановительной реакции, в ходе которой восстановленный и нагретый до высокой температуры металл оплавляется с поверхностью трубы и с выводом, образуя неразъемное соединение.

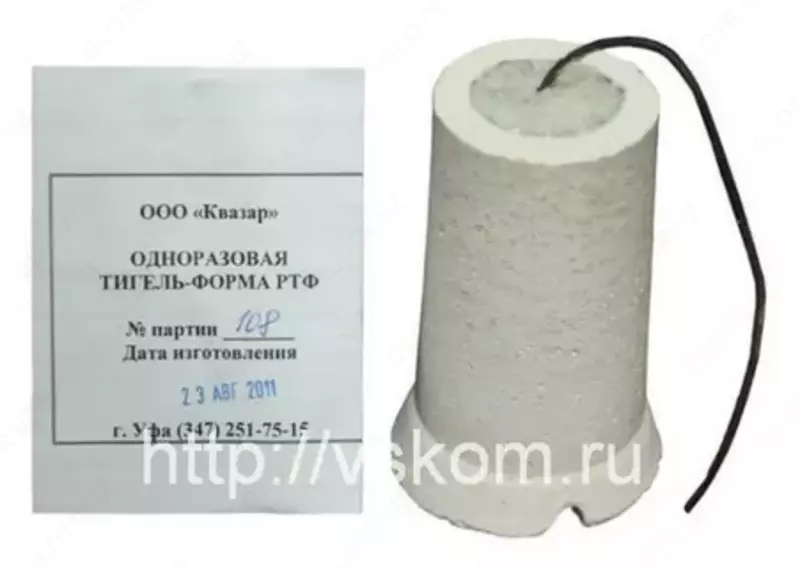

Одноразовая тигель-форма РТФ-К представляет собой изделие из керамического стакана специальной формы внутрь которого помещена мембрана, порция медной термосмеси и воспламеняющий элемент (термоподжиг). В зависимости от марки тигель-формы воспламенение термосмеси может быть осуществлено двумя способами:

• путем поджига шнура замедленного горения, конец которого выведен наружу;
• путем дистанционного электроподжига на концы которого подается напряжение.

В качестве источника напряжения может быть использована обычная батарейка. Такая конструкция одноразовой тигель-формы дает возможность применять ее для всех диаметров труб. Керамическая оболочка имеет низкую теплопроводность, в результате чего снижается тепловая нагрузка на поверхность трубы. Качество сварки зависит практически только от подготовки поверхности трубы и не зависит от квалификации оператора. Одноразовая тигель-форма полностью снаряжена для сварки и не требует дополнительной подготовки перед использованием, как термосмесь (медная), а также применения термитных спичек.

Получаемая медная приварка по качеству не уступает приварке произведенной графитной многоразовой тигель-формой, но более удобна в полевых условиях, а также при транспортировке и хранении.

Назначение тигель-формы одноразовой РТФ-К:

Тигель форма одноразовая РТФ-К предназначена для приварки стальных выводов ЭХЗ диаметром 3-8 мм к стальным магистральным газопроводам, находящимся под эксплуатационным давлением, без прекращения транспорта газа, выполненным из труб диаметром не менее 325 мм, с толщиной стенки не менее 5 мм.

Приварку выводов ЭХЗ необходимо производить согласно Временным требованиям к организации сварочно-монтажных работ, СТО 2-2.2-136-2007, РД-25.160.00-КТН-011-10 и РД-23.040-00-КТН-386-09.

Техника безопасности:

• Термитная смесь поджигается только при помощи огнепроводного шнура;
• В случае воспламенения термоматериалов тушить их водой запрещается. Тушение производится песком или сухой землей;
• Запрещается хранение и применение термоматериалов вблизи источников открытого огня.

Транспортирование и хранение:

• Транспортирование тигель-формы производится в герметичной упаковке в специальных коробках;
• Эсплуатационное транспортирование тигель-формы допускается всеми видами транспортных средств в соответствии с правилами перевозки грузов, действующими на транспорте данного вида;
• ЗАПРЕЩАЕТСЯ транспортирование и хранение тигель-формы в поврежденной упаковке.

Комплект поставки РТФ-К
