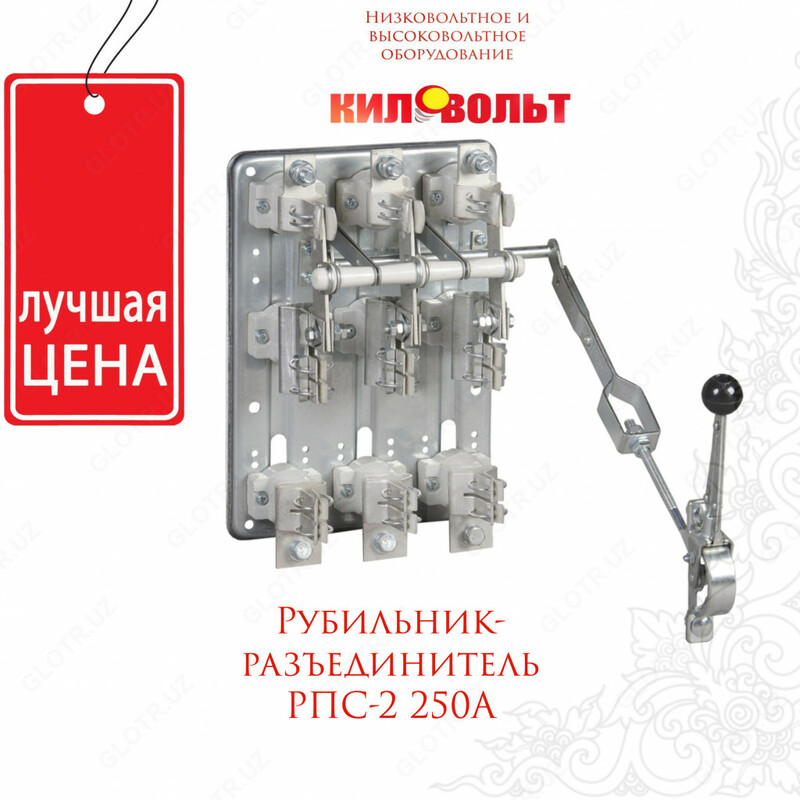

Рубильник типа РПС ОТ 250А

Рубильник типа РПС

Общие сведения

Рубильник типа РПС открытого исполнения, со смещенным приводом и предохранителями предназначен для защиты от токов КЗ, длительных токов перегрузки и нечастых неавтоматических коммутаций электрических цепей переменного тока частотой 50 Гц напряжением до 380 В и устанавливается в силовых распределительных щитах, шкафах, ящиках и других устройствах распределения электроэнергии.

Структура условного обозначения

РПС-Х/Х Х У3:
РПС - рубильник с предохранителями со смещенным приводом;
Х - номинальный ток: 1 - 100 А; 2 - 250 А; 4 - 400 А;
Х - длина вала: 1 - 234 мм; 2 - 269 мм;
Х - расположение привода: П - правое; Л - левое;
У3 - климатическое исполнение и категория размещения У3 по
ГОСТ 15150-69.

Условия эксплуатации

Высота над уровнем моря не более 2000 м.
Виброустойчивость - до 35 Гц.
Окружающая среда невзрывоопасная, ненасыщенная пылью, водяными парами или газами, разрушающими металл и изоляцию.
Рубильник не предназначен для установки в местах, подверженных вибрациям выше указанных, а также испытывающих ударные нагрузки.
Рабочее положение рубильника в пространстве вертикальное с отклонением не более 5° в любую сторону.
Степень защиты IР00 по ГОСТ 14254-96.
Монтаж и эксплуатация рубильника осуществляется в соответствии с действующими "Правилами технической эксплуатации электроустановок потребителей" и "Правилами техники безопасности при эксплуатации электроустановок потребителей".
Недопустимо включение и отключение рубильника под нагрузкой при открытых крышках и дверях устройств, в которые он встроен.
Плита рубильника должна быть надежно заземлена.
Все подготовительные и ремонтные работы должны проводиться при снятом с рубильника напряжении.
Допускается проводить смену предохранителей под напряжением (в обесточенном состоянии) при помощи специальной изоляционной рукоятки рукой с надетой диэлектрической перчаткой.
Рубильник соответствует требованиям технических условий ТУ 36-111-75.
